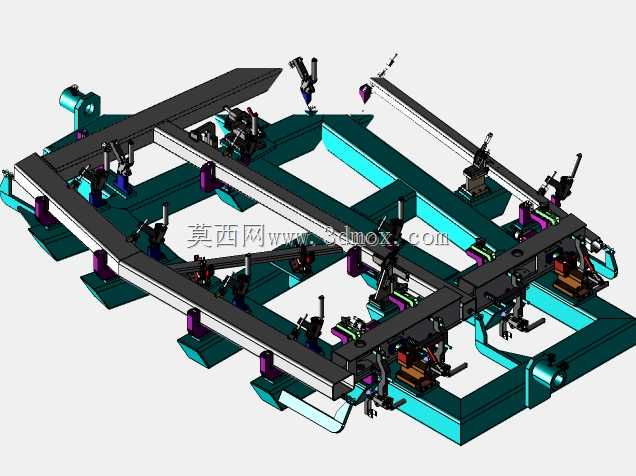

框架类构件多点定位焊接工装夹具

该套工装夹具主要应用于金属框架类构件的批量焊接加工场景，常见于轨道交通构件、工程结构件、商用车辆车架附件的焊接生产环节，核心用途是在焊接作业前对散件待焊构件完成精准定位与牢靠夹紧，抵消焊接过程中热输入带来的构件变形，避免焊后尺寸超差，同时降低人工对位的操作难度，提升组焊工序的加工一致性与生产效率。整套工装采用框型基座作为承载主体，基座采用高强度型材拼接焊接后经时效去应力处理，保障长期使用过程中基准面不会出现形变偏移，基座底部预留有标准设备安装接口，可直接固定在焊接工作平台或者自动化焊接工作站的变位机上，适配人工焊接与机器人自动焊接两种作业模式。工装的定位单元根据待焊框架的外形轮廓做分布式布置，针对长条形型材构件设置了多组侧向定位挡块与端面定位销，可快速完成构件的初定位，无需人工反复测量核对尺寸；夹紧单元采用多组快速夹钳搭配可调式压头的结构，压头接触工件的位置设置有绝缘耐磨垫块，既可以避免夹钳压伤工件表面，也能隔绝焊接回路电流传导至夹钳结构，延长夹紧元件的使用寿命。整套工装的设计思路围绕“基准统一、操作便捷、防呆防错”展开，所有定位元件的安装位置均经过公差匹配，工件放置后仅需依次扳动快速夹钳即可完成装夹，无需额外调整，针对不同规格的同系列框架构件，部分定位块与压头设计为可快换结构，更换对应配件即可快速切换生产型号，无需重新制作整套工装。工装的整体安装边界适配常规焊接工位的占地要求，基座四周预留有足够的操作空间与焊枪作业避让空间，不会出现焊枪无法到达焊缝位置的干涉问题，同时工装的高度设置符合人体工程学要求，人工作业时无需过度弯腰或者抬手，可有效降低长时间作业的操作疲劳。
