带弯管出风口的离心式工业鼓风机结构

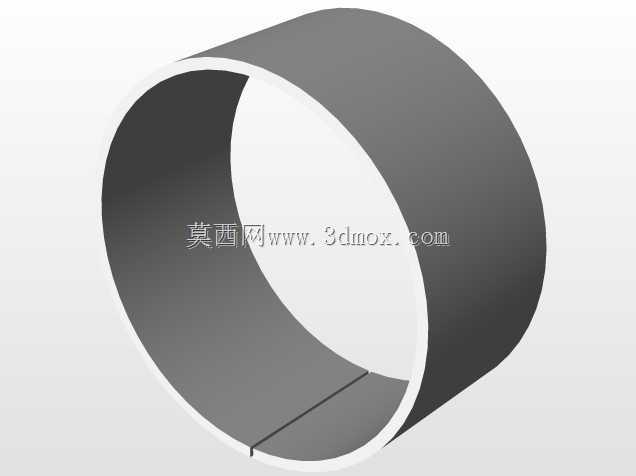

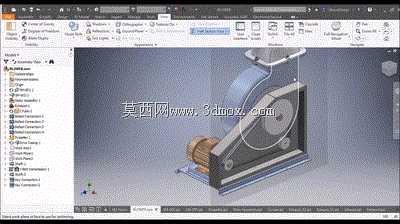

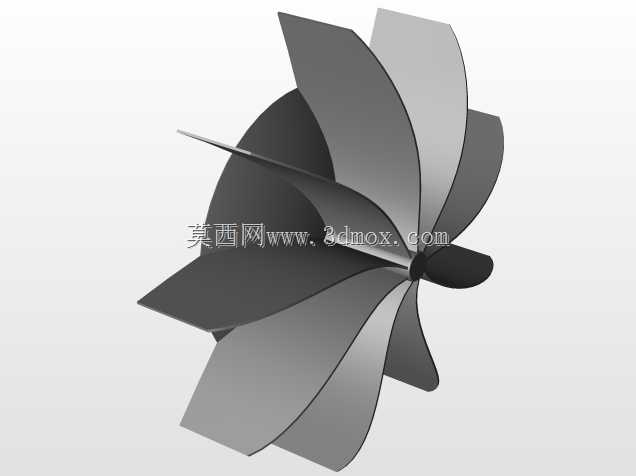

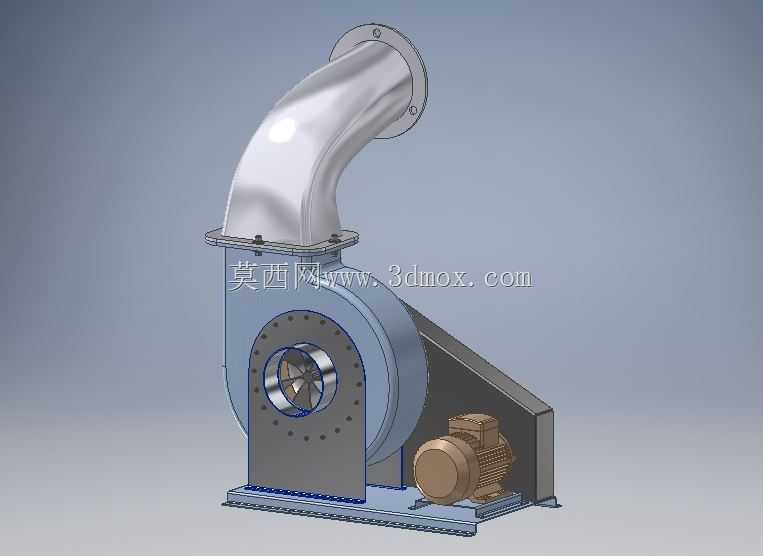

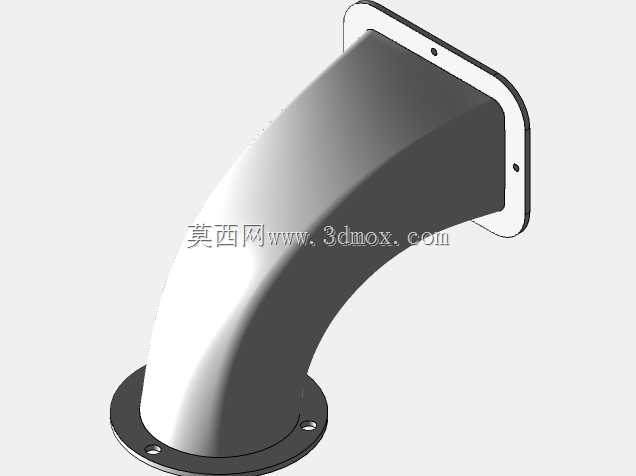

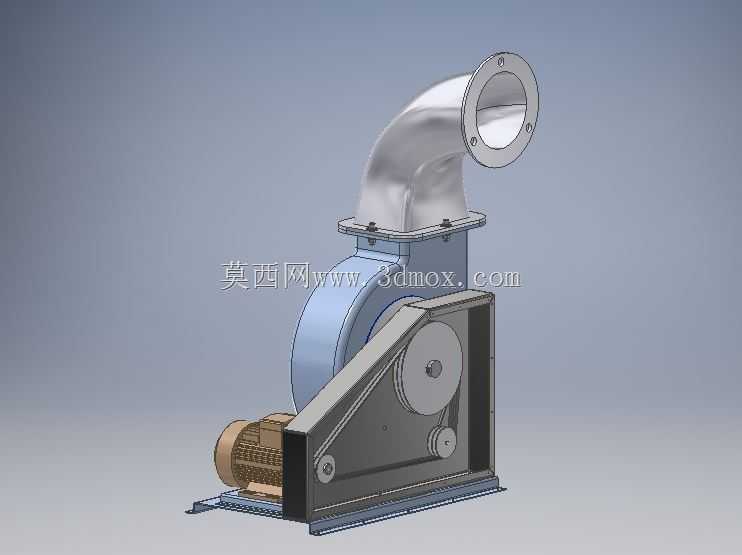

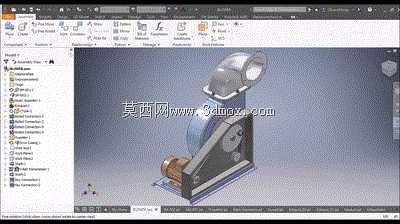

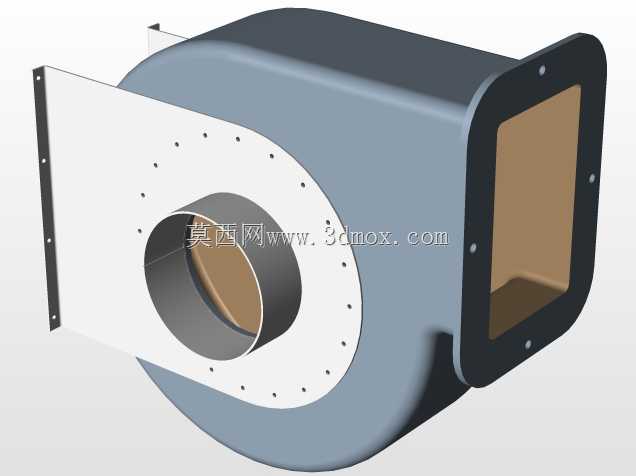

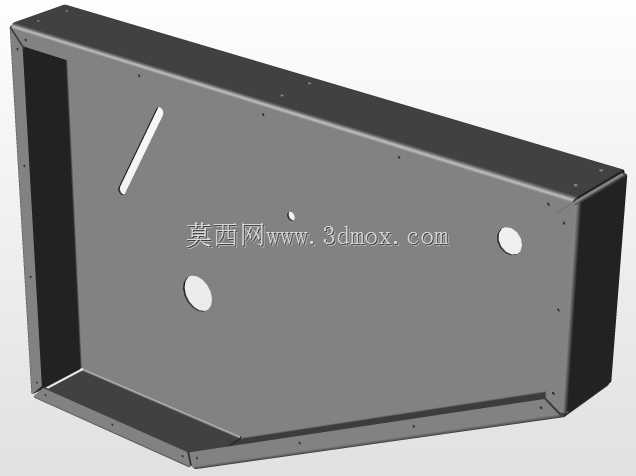

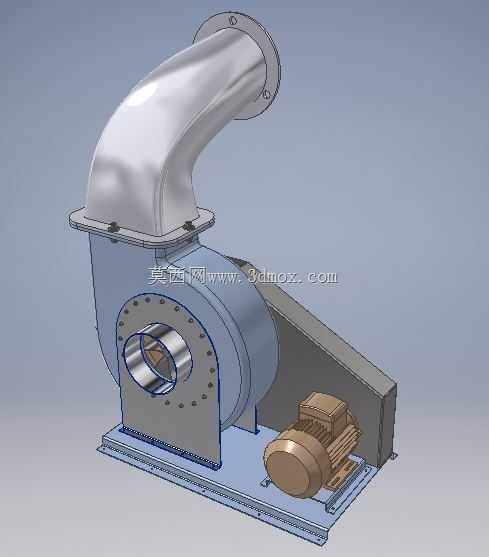

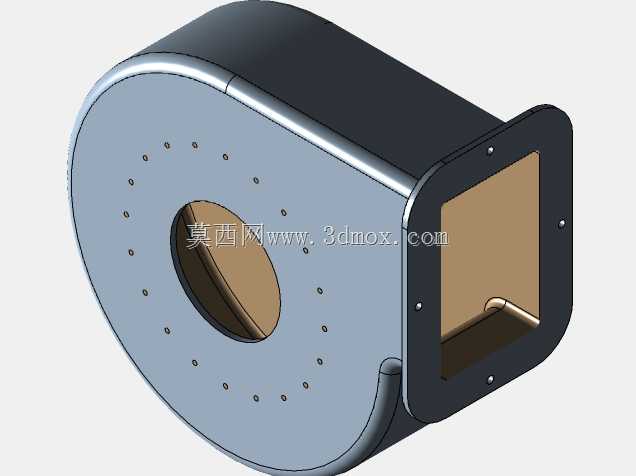

这款离心式工业鼓风机主要面向工业生产场景中的气体输送、通风换气、工艺送风环节，可应用在车间除尘配套、生产设备风源供给、工业炉窑送风、物料气力输送等场景中，作为整套通风或工艺系统的核心动力部件，能够为管路系统提供稳定的风压与风量输出，满足不同工业场景下的气体增压、输送需求。设备整体采用电机与风腔直联带传动的布局结构，下部为一体式安装底座，能够为整机提供稳定的支撑，避免运行过程中产生的振动影响设备运行精度与连接密封性。风腔主体采用钣金焊接成型的蜗壳结构，进风口为带法兰连接的圆形接口，可直接对接送风管路或者过滤装置，出风口设计为90度弯管结构，顶部同样配置连接法兰，能够适配不同走向的排风管路，减少现场安装时的管路弯折改造成本，弯管与蜗壳之间采用螺栓法兰连接，便于后期拆解维护叶轮与内部流道部件。设计过程中充分考虑了零部件的加工工艺可行性，蜗壳部分采用钣金特征完成曲面展开与折弯成型设计，各连接法兰处预留了标准螺栓孔位，孔位排布遵循通用管路连接标准，能够适配常规工业管路的安装对接要求。传动部分采用V带传动结构，将电机输出动力传递给风轮主轴，设计时通过轴生成器完成了主轴的台阶、键槽等特征设计，配套选用标准键联接实现带轮与轴的扭矩传递，轴承座位置预留了足够的安装与维护空间，同时在电机与风腔之间设置了防护壳体，避免传动部件外露带来的安全隐患，也能阻挡生产环境中的粉尘进入传动结构影响部件寿命。整机的安装边界充分考虑了工业现场的安装需求，底座预留了地脚安装孔位，可直接固定在混凝土基础或者钢架平台上，进风口与出风口的法兰端面均设计为平面密封结构，安装时只需搭配密封垫片即可保证连接位置的气密性，整机的重心落在底座中心区域，安装后无需额外做配重调整即可保证运行稳定性。焊接构件的设计中充分考虑了焊接变形的控制，各拼接位置预留了合理的焊接收缩余量，装配环境下通过结构件生成器完成了各部件的装配约束验证，确保所有螺栓联接位置不存在装配干涉，检修门的位置设置在蜗壳侧面，无需拆解整机管路即可完成内部叶轮的清理与维护，大幅降低了设备后期的运维成本。
