带侧部移载机构的转鼓辊道输送装置

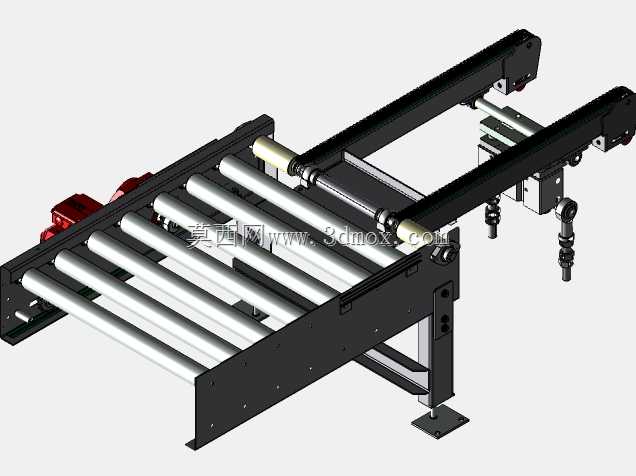

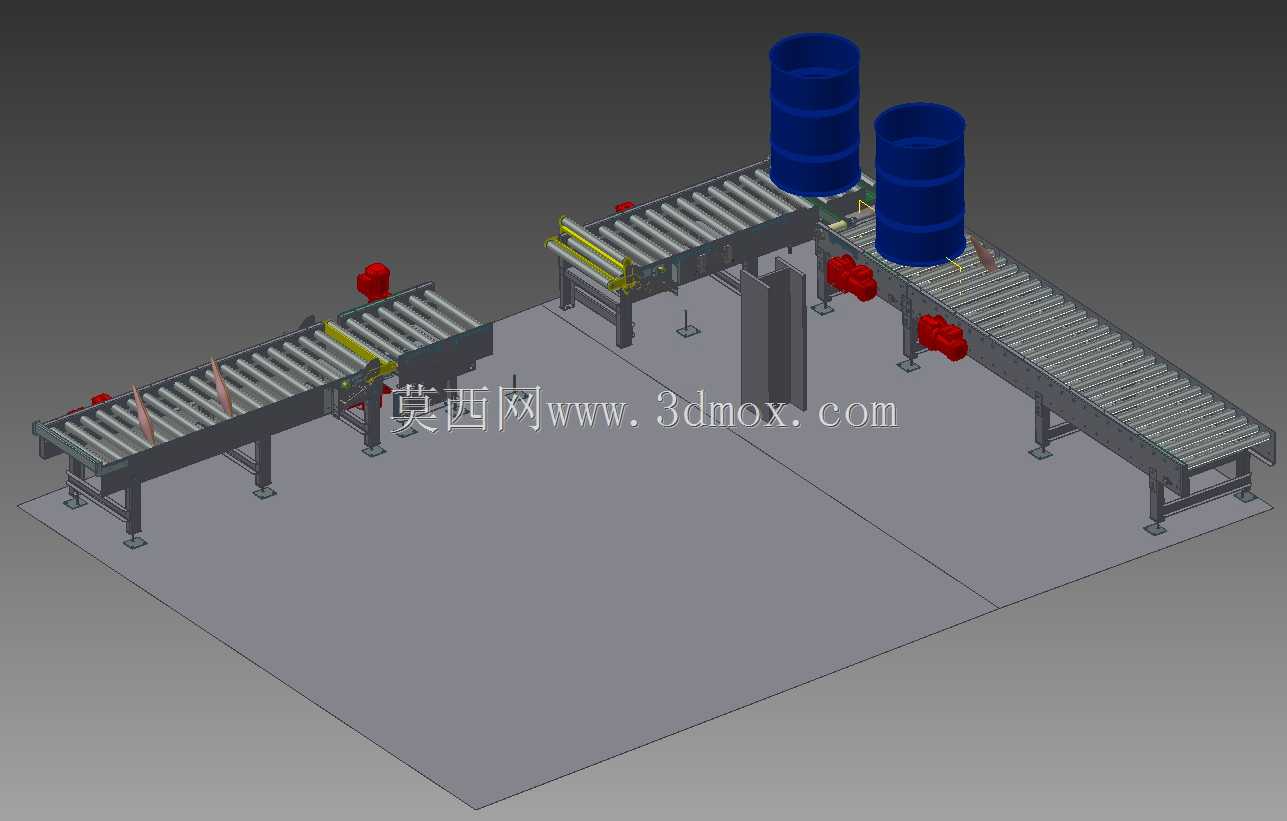

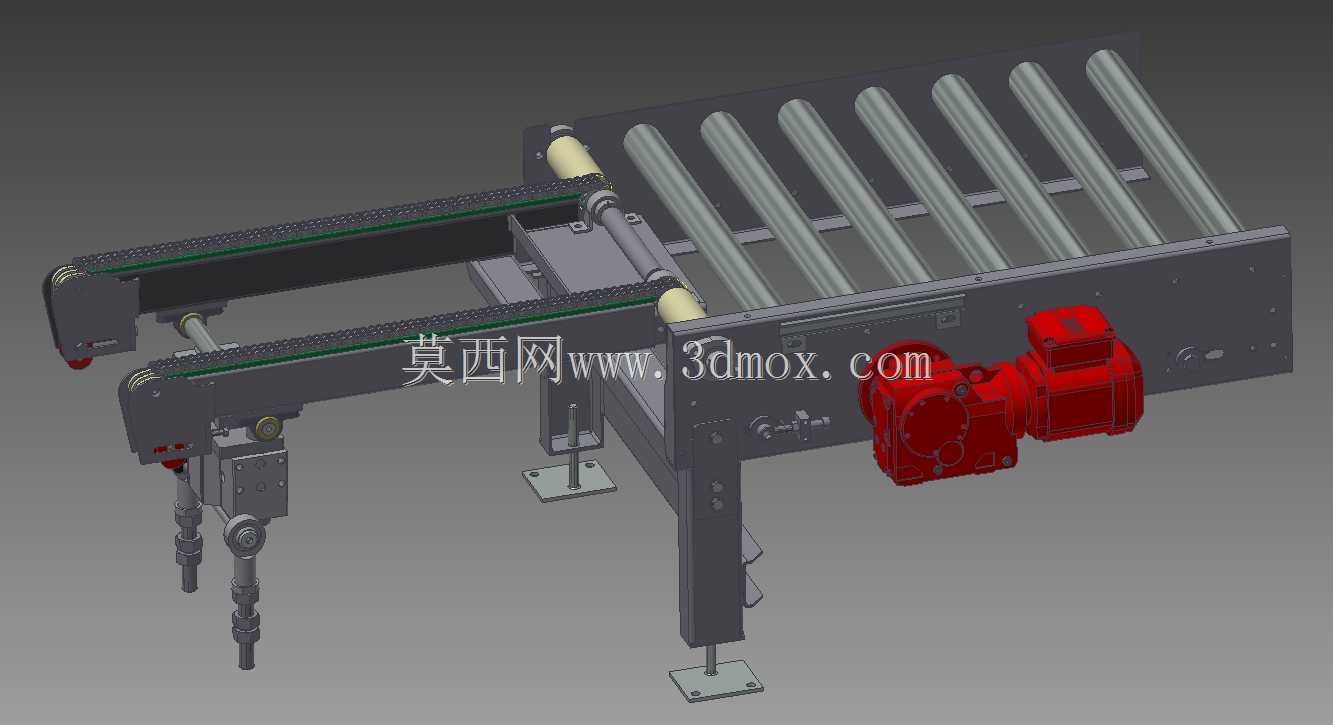

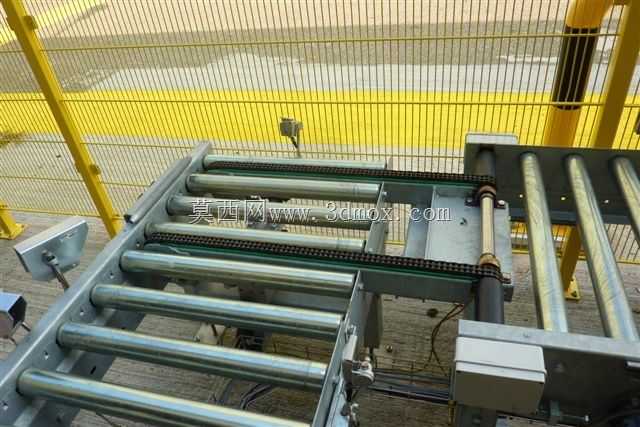

这款转鼓辊道输送装置主要面向生产制造车间的物料流转、仓储分拣线的货品接驳、自动化产线的工位间工件传递场景设计，可适配箱式工件、托盘载具、规整硬质包装货品的水平输送，同时集成的侧部同步带移载机构能够完成垂直于主输送方向的工件分流、合流动作，解决传统单一流向辊道线无法实现多线接驳的痛点，常见于电商仓储分拣区、汽车零部件装配线、家电成品包装线、五金加工件周转环节，能够替代人工完成重载荷工件的长距离输送与工位转移，降低一线操作人员的搬运动作强度，提升产线流转的连续化作业效率。从功能特性来看，主输送段采用等间距排布的钢制辊筒作为承载面，辊筒表面做镀锌防锈处理，单根辊筒具备足够的径向承载能力，可适配单载重在额定范围内的各类工件输送，运行过程中辊筒转动阻力小，工件输送过程平稳无明显卡顿；侧部移载机构采用同步带传动结构，移载动作触发时同步带抬升面高出主辊道承载面，将工件从主辊道上托起后沿横向输送至相邻接驳线体，动作完成后抬升机构回落，工件重新回到主辊道继续沿原方向输送，整套动作可配合产线传感器信号实现全自动触发，无需人工干预。在设计思路上，整套装置采用模块化分体结构设计，主输送段与侧移载机构可拆分运输，现场安装时仅需完成对接固定与接线调试即可投入使用；驱动端采用集成式减速动力单元直连传动，减少了中间传动环节的动力损耗，同时降低了后期运维过程中传动部件的检修更换难度；机架部分采用标准型钢焊接后做喷塑处理，底部配置可调节支撑脚杯，能够适配现场地面不平整的安装工况，通过调节脚杯高度可快速调整整套线体的水平度，避免因安装倾斜导致工件输送过程中出现偏斜、跑偏问题。从安装边界来看，主输送段的辊道宽度可根据常见工件的尺寸规格做适配调整，侧移载机构的横向行程可根据相邻接驳线的间距做对应匹配，设备整体安装时需预留驱动端的检修操作空间，支撑脚杯的调节范围可覆盖一定的地面高度差，无需额外制作复杂安装基础，直接固定在硬化车间地面即可投入使用；线体侧边预留了传感器、挡停机构的安装位，可根据实际产线需求加装对应检测、挡停组件，灵活适配不同的产线工艺布局要求。
