带夹持导向机构的双段皮带输送装置

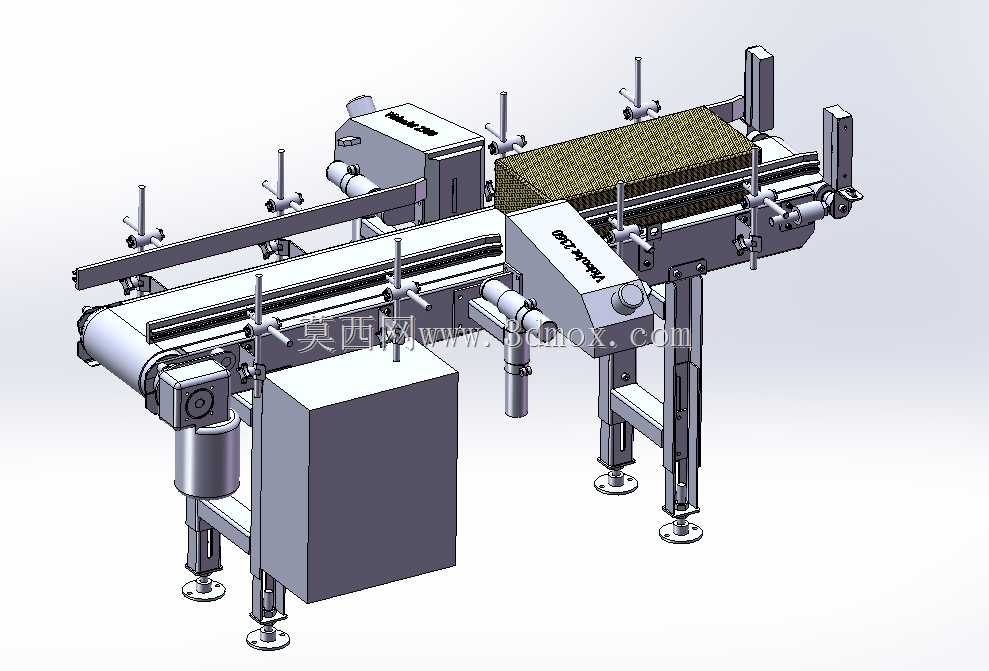

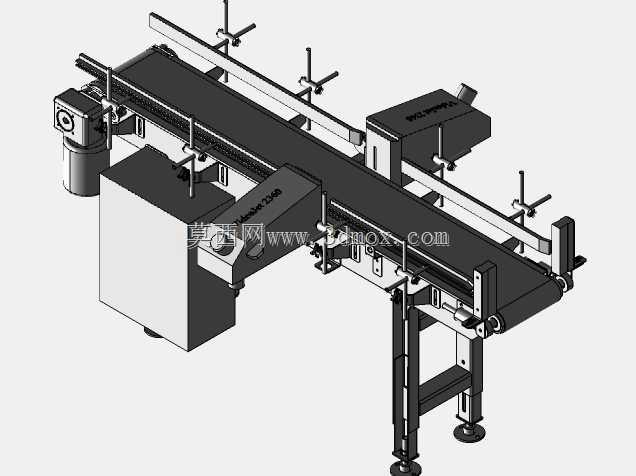

该输送装置主要面向食品包装、日化产品装箱、电子元器件分拣等连续生产场景，可衔接前端分拣、检测工位与后端装箱、封箱工位，解决规则盒装、袋装产品在长距离输送过程中偏移、跑偏的问题，适配生产线上不同节拍的物料转运需求，尤其适合对输送定位精度有一定要求的连续作业产线，能够避免物料在输送过程中因位置偏移导致的后续工位卡料、检测失误等问题。设备采用双段并行皮带的主体结构，主输送皮带承担物料的水平承载转运功能，侧方对称布置的夹持导向皮带可根据物料宽度灵活调节间距，通过多组可调式立式支架固定导向组件，支架上配备手拧调节结构，无需额外工具即可快速调整导向皮带的间距与高度，适配不同宽度、不同高度的盒装、块状物料输送，调节过程中可保证两侧导向组件对称度，避免物料单侧受力出现歪斜。设备的支撑腿采用可调节脚杯结构，能够适配不平整的车间地面，安装时可通过脚杯微调整体设备的水平度与输送高度，方便对接不同高度的前后端生产设备，支腿之间设置横向加强筋，提升设备整体运行稳定性，即使长时间连续运转也不会出现机架晃动的问题。设备侧方集成的控制箱体整合了驱动电机的调速与启停控制模块，可根据产线节拍灵活调整皮带运行速度，速度调节范围覆盖常规产线0.1m/s到0.8m/s的输送需求，驱动组件采用隐藏式布置在皮带两端的辊筒内部，减少外部突出结构，降低生产过程中杂物卷入的风险。设计过程中优先考虑了设备的易维护性，皮带张紧结构设置在辊筒端部，无需拆解机架即可快速完成皮带的张紧调整与更换，导向组件的固定支架采用快拆式锁紧结构，更换不同规格的导向配件时无需整体拆卸支架，可大幅缩短设备换型调整的时间。设备整体外形采用窄长式布局，宽度方向尺寸控制在1.2米以内，长度方向可根据产线需求进行模块化拼接，安装时仅需固定四个支腿的脚杯位置即可完成部署，无需额外浇筑安装基础，能够快速适配现有车间的产线改造需求，设备的所有外露结构均做圆角处理，避免生产过程中剐蹭操作人员，符合车间生产的安全规范要求。
