手动台式齿杆压力机结构设计

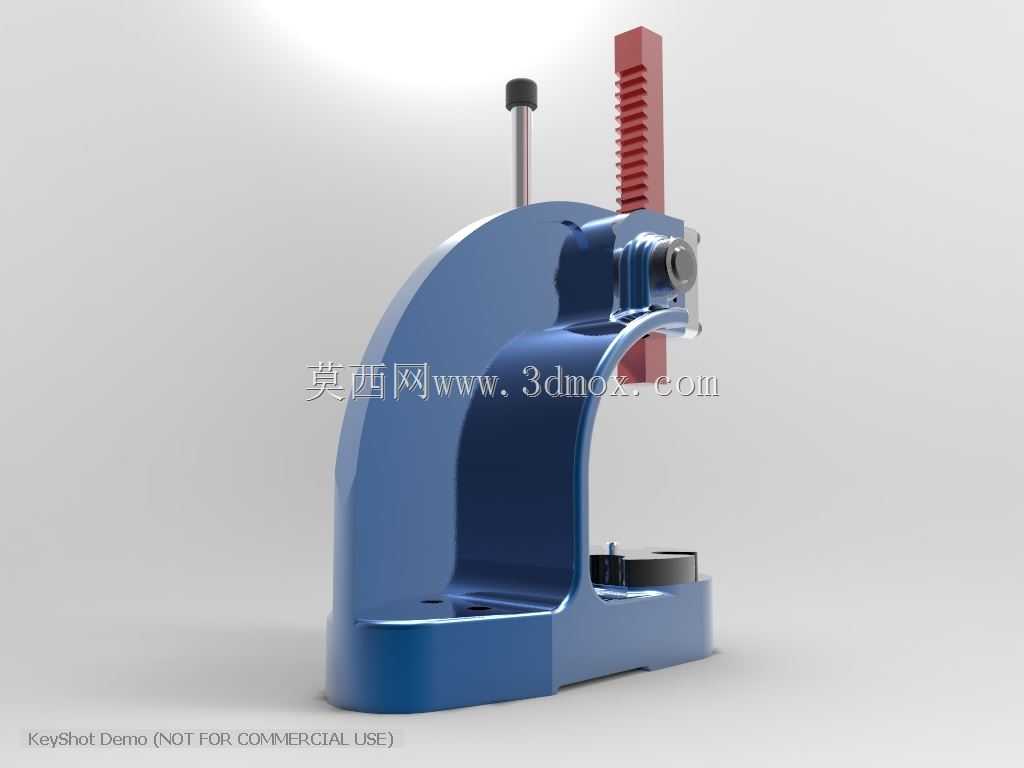

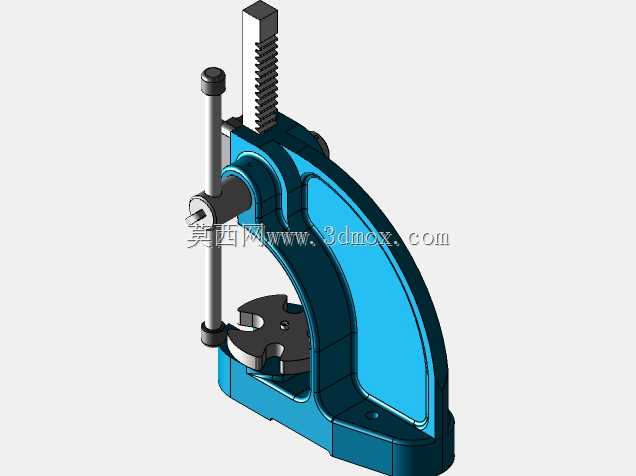

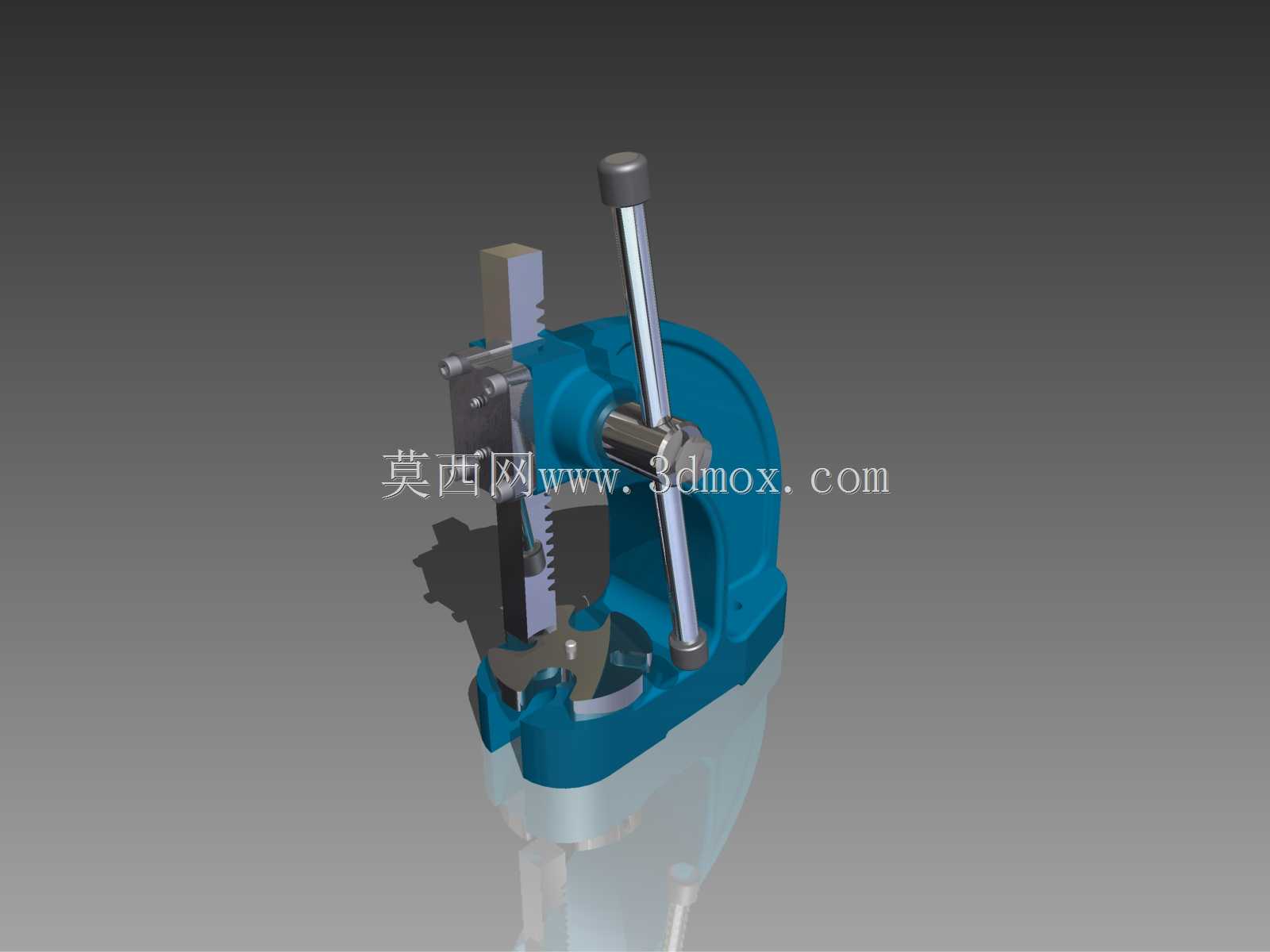

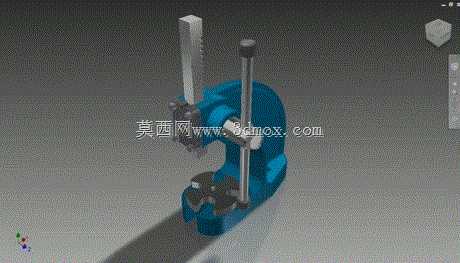

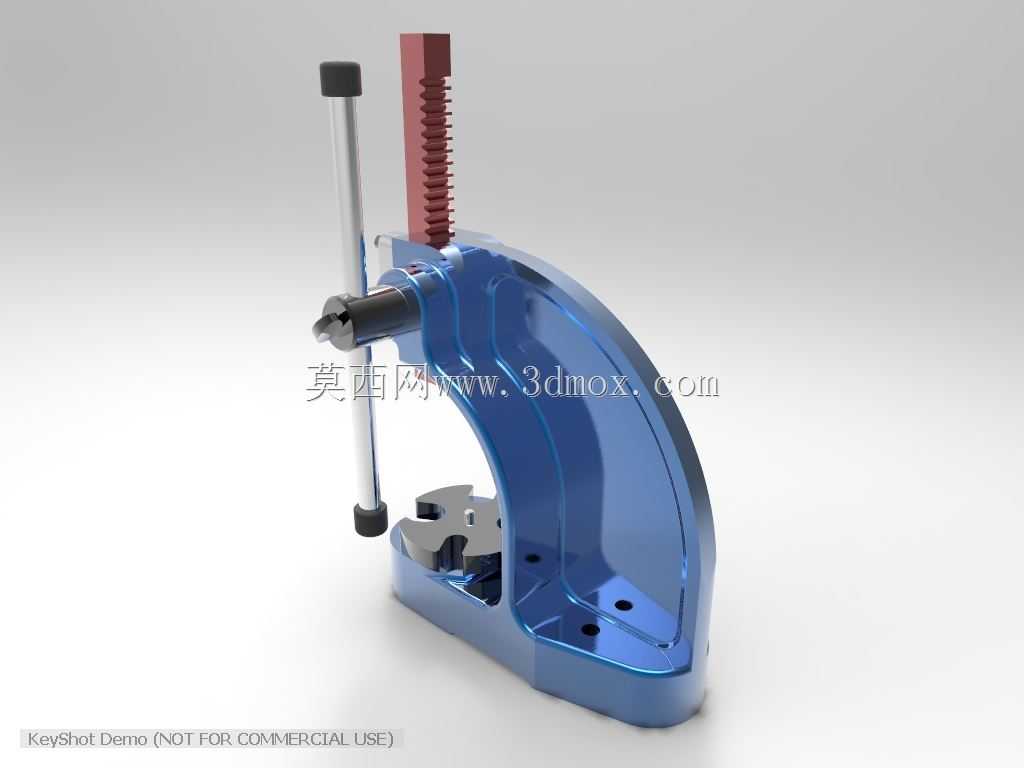

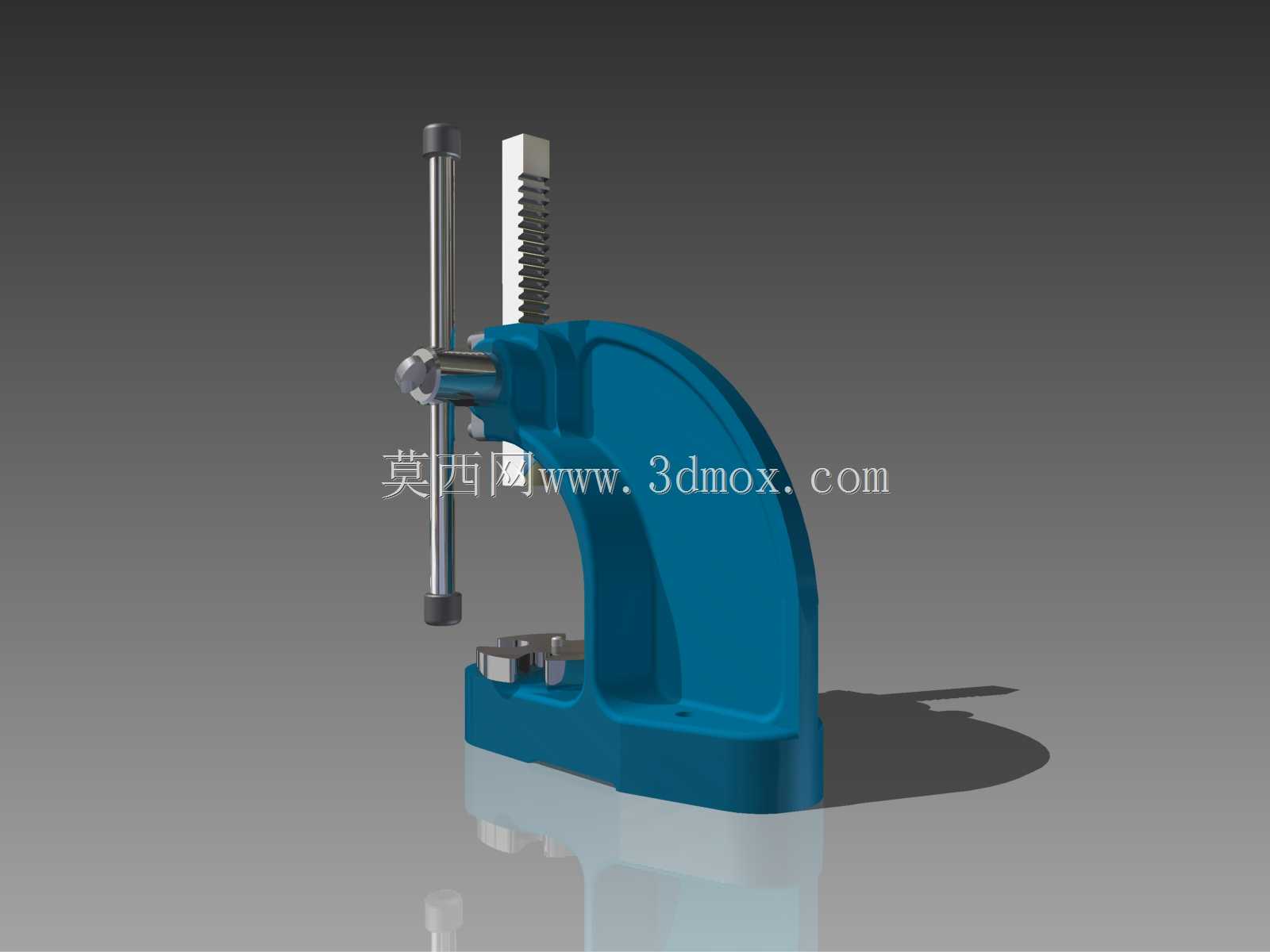

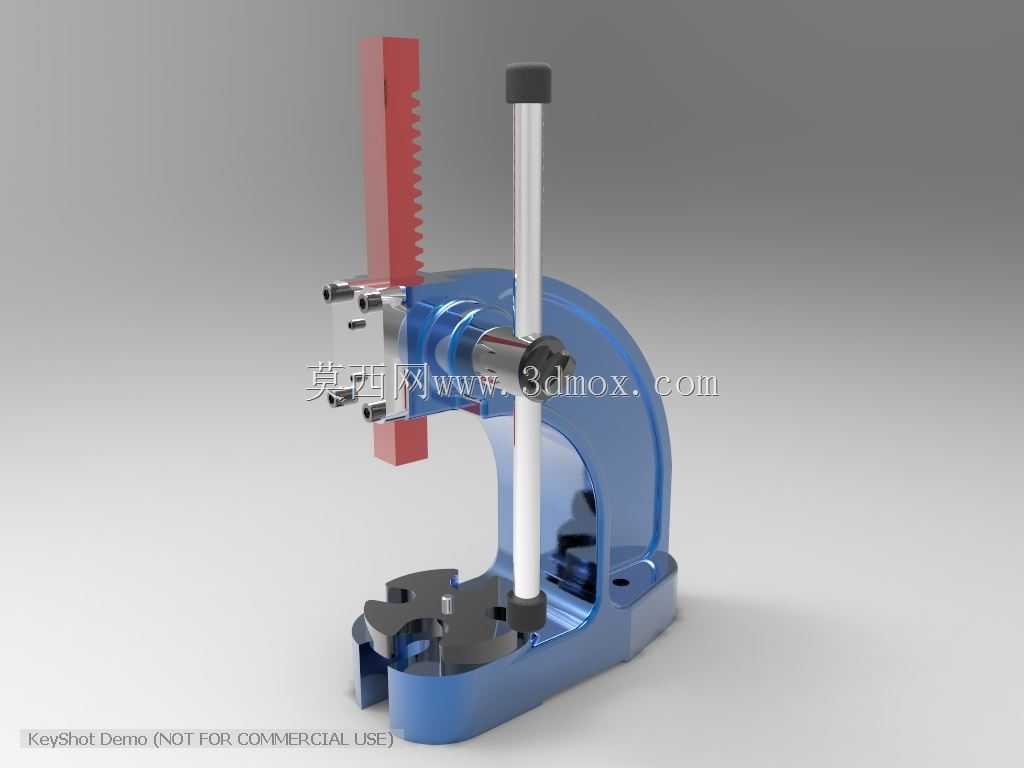

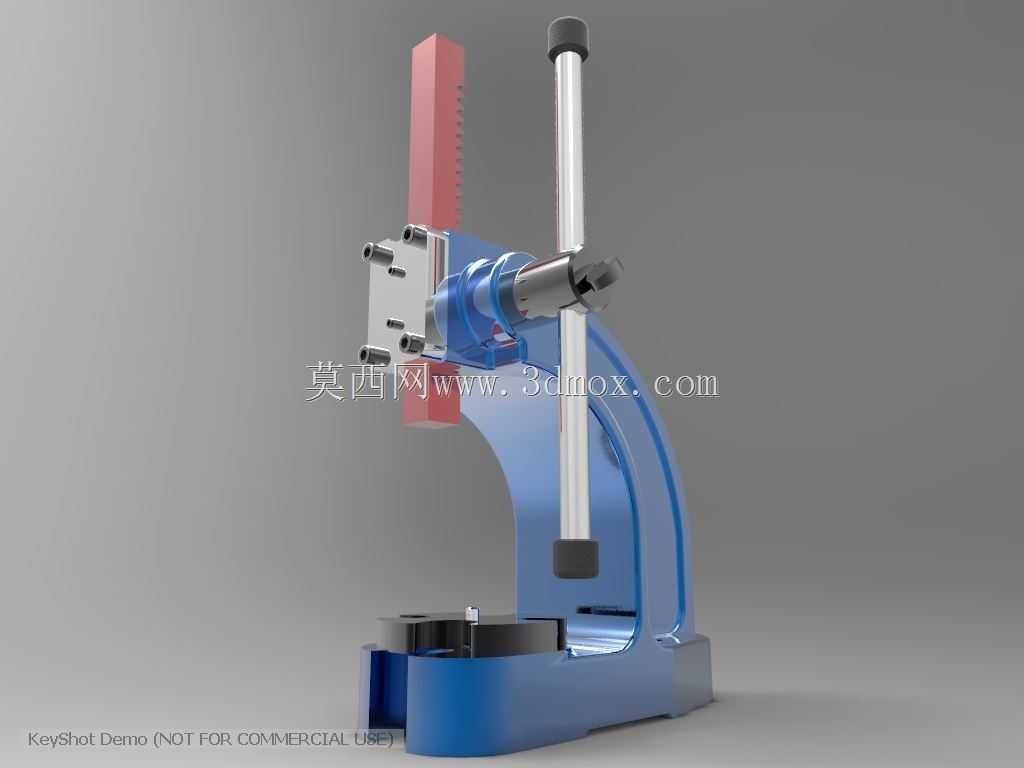

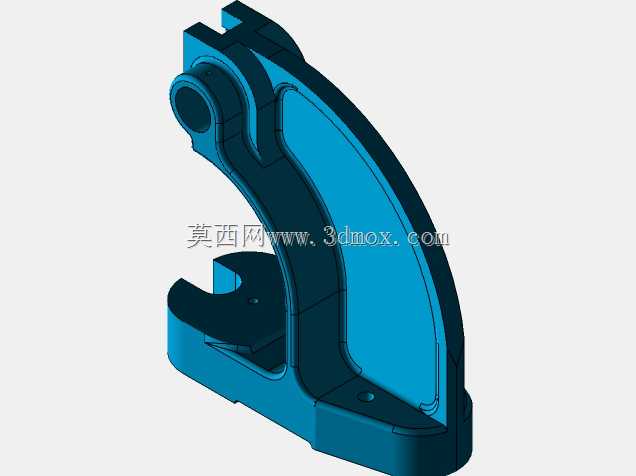

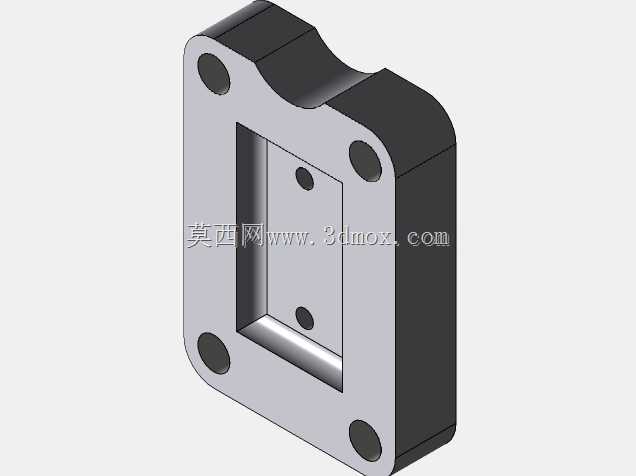

这款手动台式压力机主要面向小批量五金加工、电子装配、维修工坊等场景的轻载压合作业需求，可完成小型零件的压装、铆接、冲孔、校直、压印等工序，相比大型冲压设备占地更小、操作门槛更低，无需外接动力源即可完成作业，适合零散加工、工位辅助压装、样品试制等对压装力要求不高的使用场景。设备整体采用C型开式机身结构，这种结构的设计思路是在保证机身刚性的前提下，留出足够的前部操作空间，操作人员可以从三个方向靠近作业工位，取放工件、调整定位工装都十分便捷，同时开式结构也方便观察压头与工件的对位情况，降低对位偏差导致的零件压废风险。机身主体采用弧形过渡的厚壁结构设计，在压头受力时可以分散应力集中点，避免长期使用出现机身变形，底座预留了标准的工装安装孔位，可以根据加工需求更换不同的压头、定位夹具，适配不同外形尺寸的工件加工。传动部分采用齿杆直驱结构，操作手柄与齿轮同轴连接，扳动手柄时齿轮带动竖向齿杆做上下直线运动，将手柄的扳动力通过齿杆放大后传递到压头，这种传动结构没有多余的传动损耗，压装行程的反馈十分直接，操作人员可以通过手柄的受力反馈直观判断压装力度，避免压坏脆性工件。导向部分采用双光杆导向结构，齿杆两侧的竖向光杆与滑套配合，保证压头上下运动时的同轴度，避免压头出现偏摆，保证压装面的受力均匀，压头端部与齿杆采用快换连接结构，无需额外工具即可更换不同规格的压头，适配不同的压装需求。设备的安装边界十分紧凑，整体占地仅相当于普通台式台钻的尺寸，底座可以直接通过螺栓固定在工作台面上，不需要额外做地基安装，压头的最大行程覆盖常规小型零件的压装需求，喉深尺寸可以满足宽度在适配范围内的工件压装，作业时压头的运动轨迹垂直于底座工作台面，工作台面经过铣平处理，保证放置工件的平面度，对于需要高精度压装的场景，还可以在工作台面加装定位块、百分表等辅助定位量具，进一步提升压装精度。设备的操作端采用防滑橡胶握把，长时间操作也不会出现打滑问题，齿杆的上下极限位置都设置有限位缓冲结构，避免操作时行程超程损坏设备结构，整体没有复杂的电控、液压元件，日常维护仅需要定期给导向杆、齿面涂抹润滑脂即可，维护成本极低，适合没有专业设备维护人员的小型加工场所使用。
