多工位连续滚压成型机架结构设计

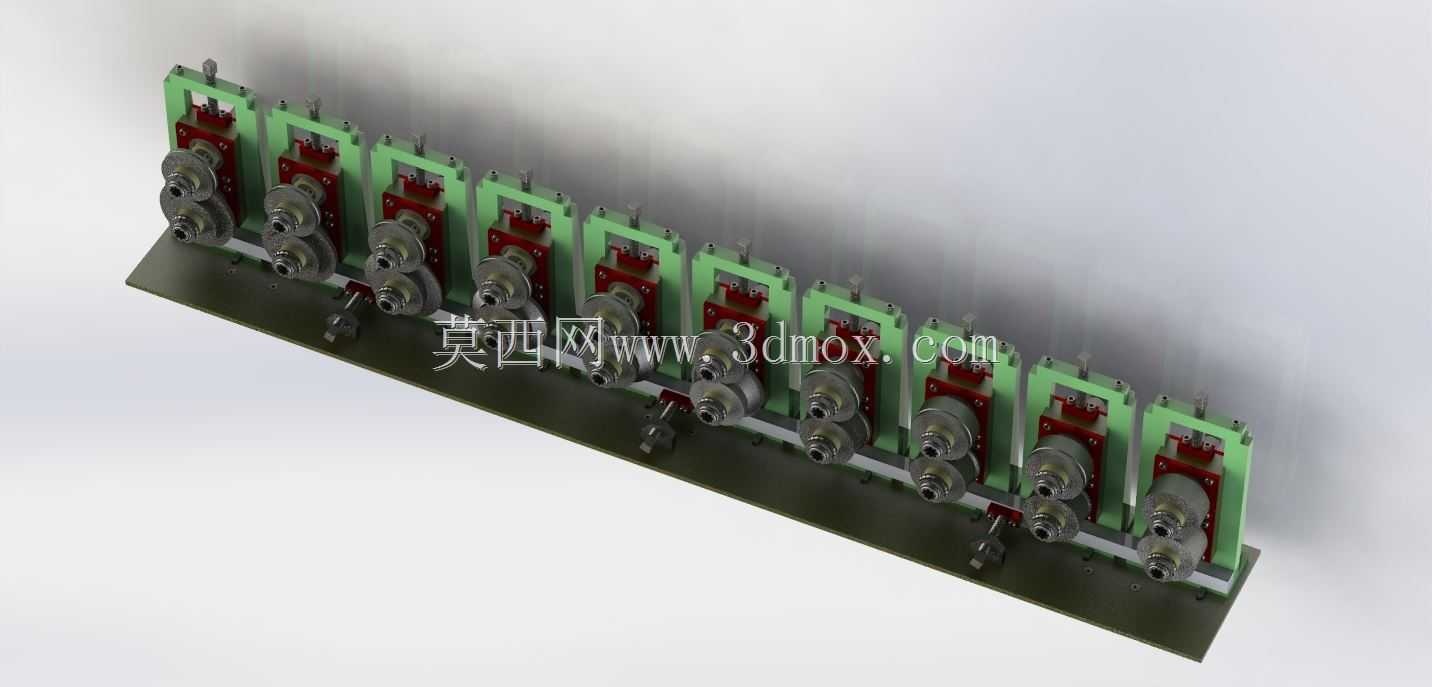

该滚压成型机架主要应用于金属型材连续冷弯辊压生产线场景，是整条辊压产线的核心承载与工位排布载体，承担着固定多组轧辊组件、保障各成型工位同轴精度、承受辊压过程径向载荷的核心作用，可适配薄钢带、铝合金带材等多种金属带料的连续渐进成型加工，广泛服务于轻钢龙骨、汽车型材、货架立柱、门窗导轨等长尺寸金属型材的规模化生产环节。从功能特性来看，该机架采用多工位直线排布结构，沿带料送进方向依次布置十组成型辊组安装位，每组成型位独立设置立式安装墙板，墙板与底部共用底座采用刚性连接结构，可有效抵消辊压过程中带料变形产生的侧向分力与垂直压下力，避免工位偏移影响成型精度；每组墙板预留了轧辊轴系的安装定位孔、调节机构安装槽，可适配不同规格轧辊的快速换装，同时支持压下量、侧间隙的微调操作，满足不同截面型材的成型工艺参数调整需求。在设计思路上，该机架优先保障整体刚性与工位同轴度，底部采用整体式厚钢板加工底座，消除多段拼接底座带来的安装累积误差，各工位墙板以底座上的定位销孔为统一装配基准，确保所有轧辊轴系的中心高保持一致，避免带料在送进过程中出现跑偏、翘曲问题；墙板与底座的连接采用螺栓加定位销的组合固定方式，既保障长期运行的连接可靠性，也方便后期维护时的工位拆装调整；每组成型工位的结构保持一致，采用模块化设计逻辑，可根据实际成型工艺需求增减工位数量，适配不同复杂程度截面型材的成型工序要求。从安装边界来看，该机架整体呈长条形直线布局，沿带料送进方向的长度适配十工位排布需求，宽度方向预留了轴系传动端、调节操作端的操作空间，高度方向以轧辊中心高为基准，预留了上下轧辊的调节行程空间与带料通行空间，安装时需保障底座整体水平度偏差在允许范围内，固定于生产线的混凝土基础或钢制平台上，对接前端开卷、校平设备与后端切断、收料设备，即可组成完整的连续辊压生产线，运行过程中各工位受力均匀传递至底部底座，不会出现局部应力集中导致的结构变形问题，可长期保障型材成型的尺寸稳定性。
