BF12滚珠丝杠浮动侧端支撑座结构设计

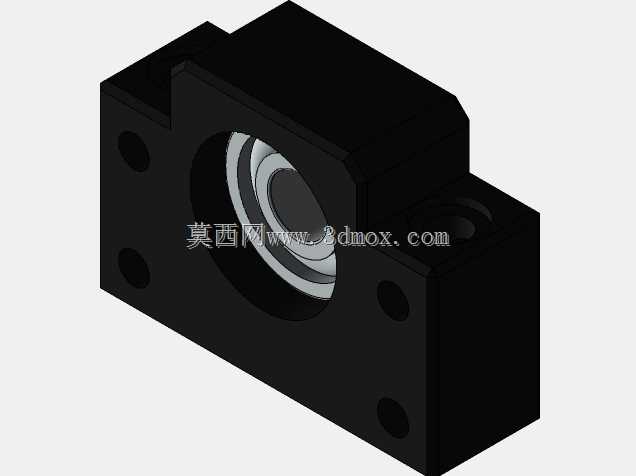

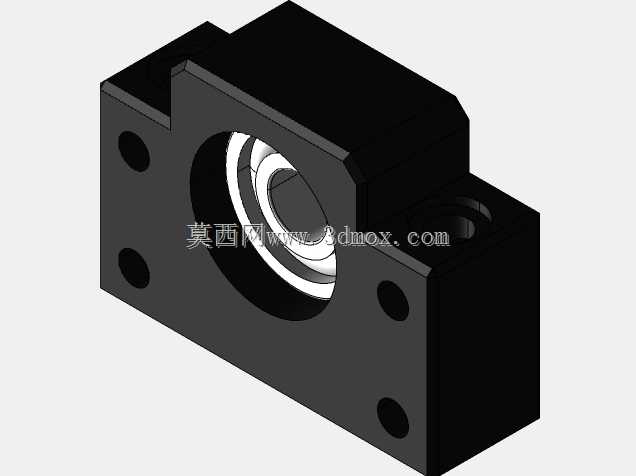

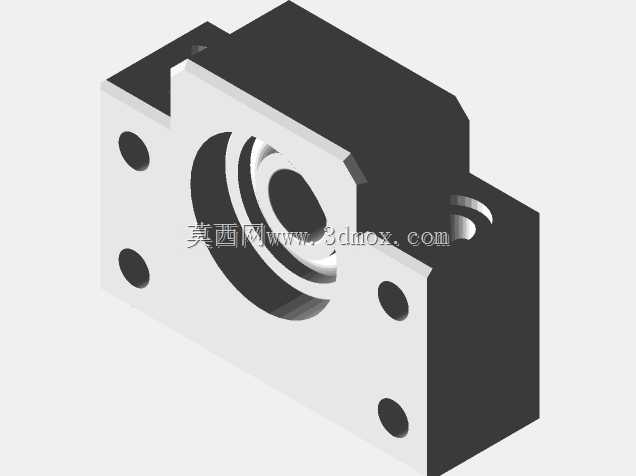

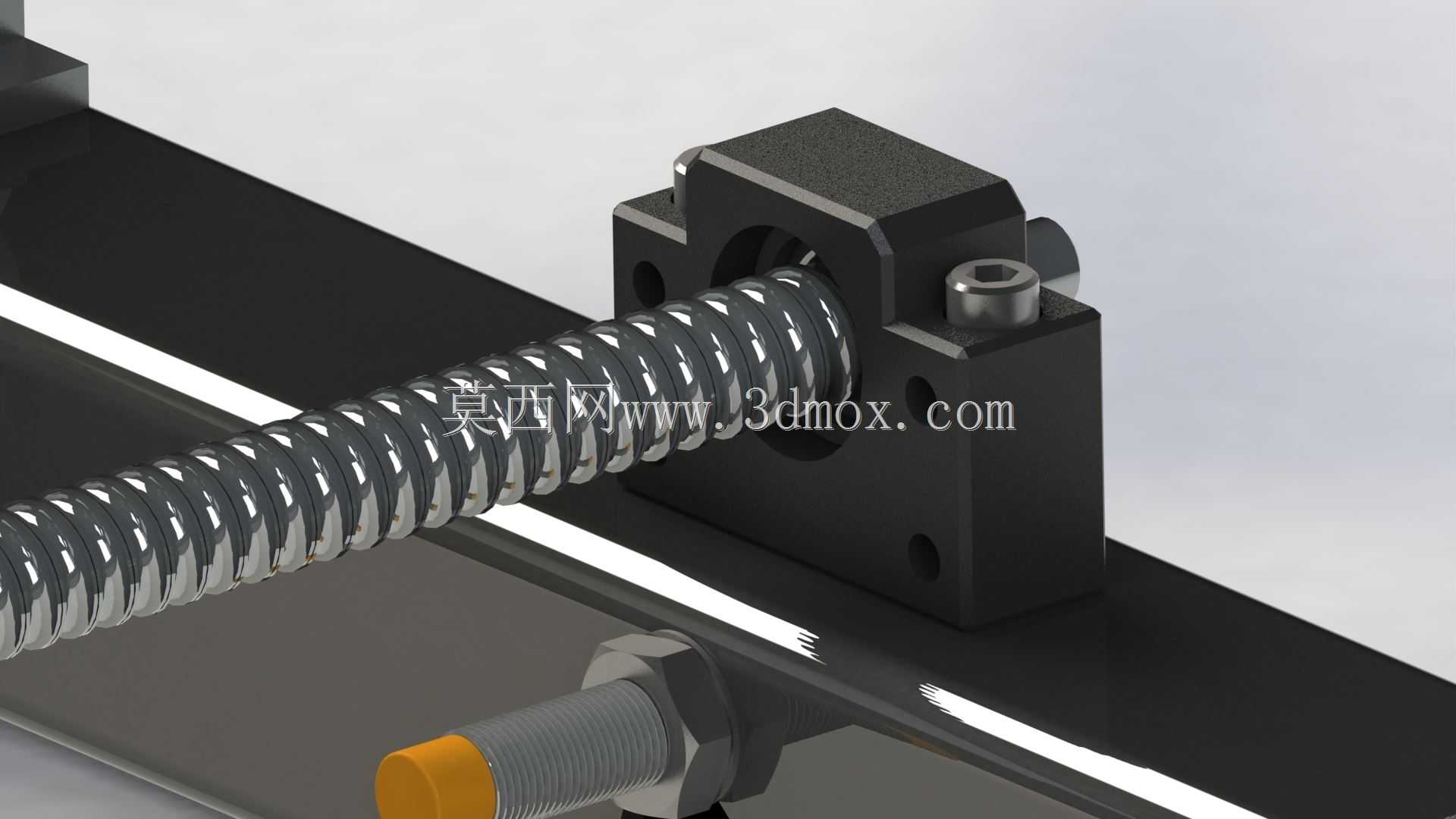

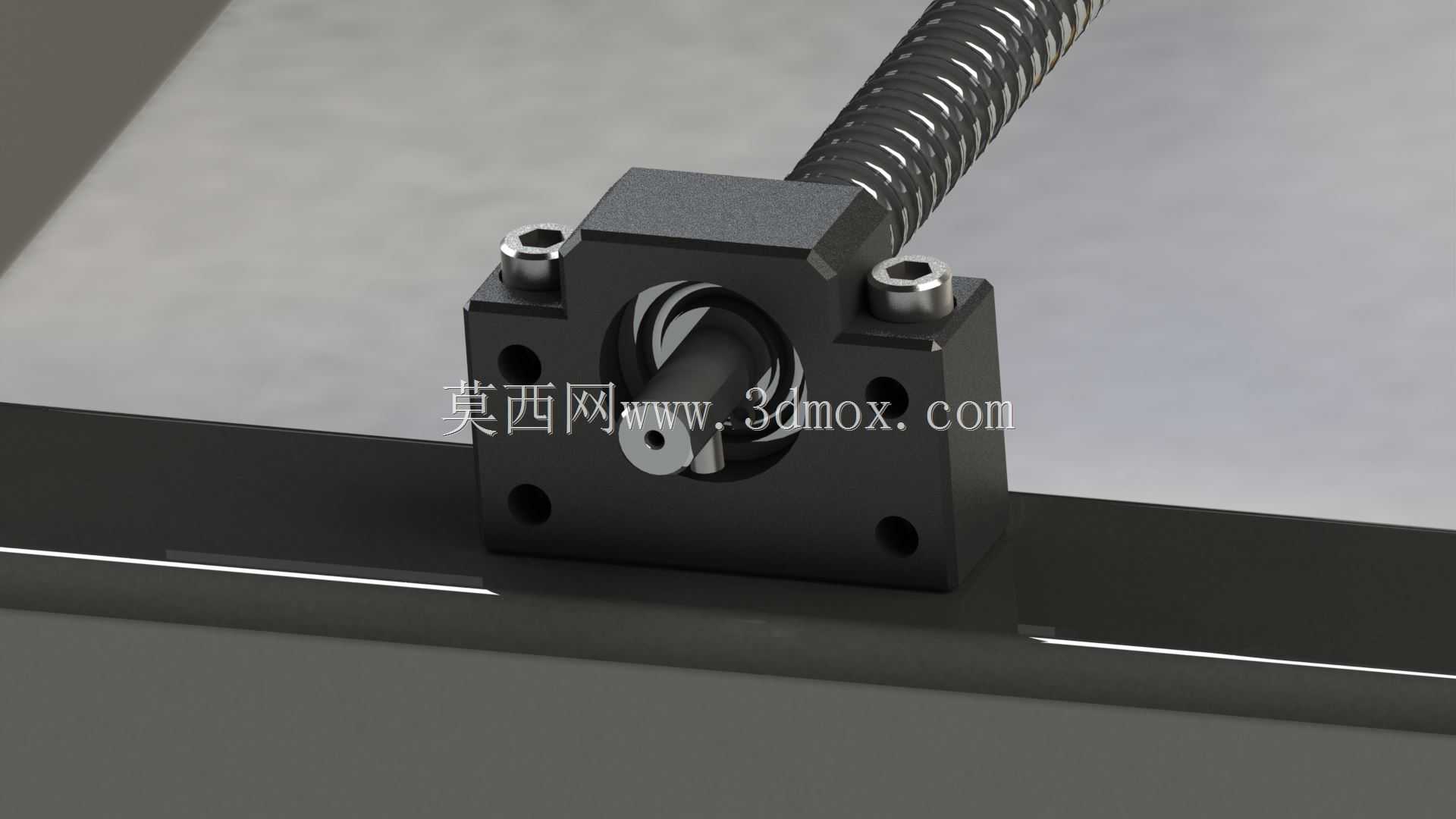

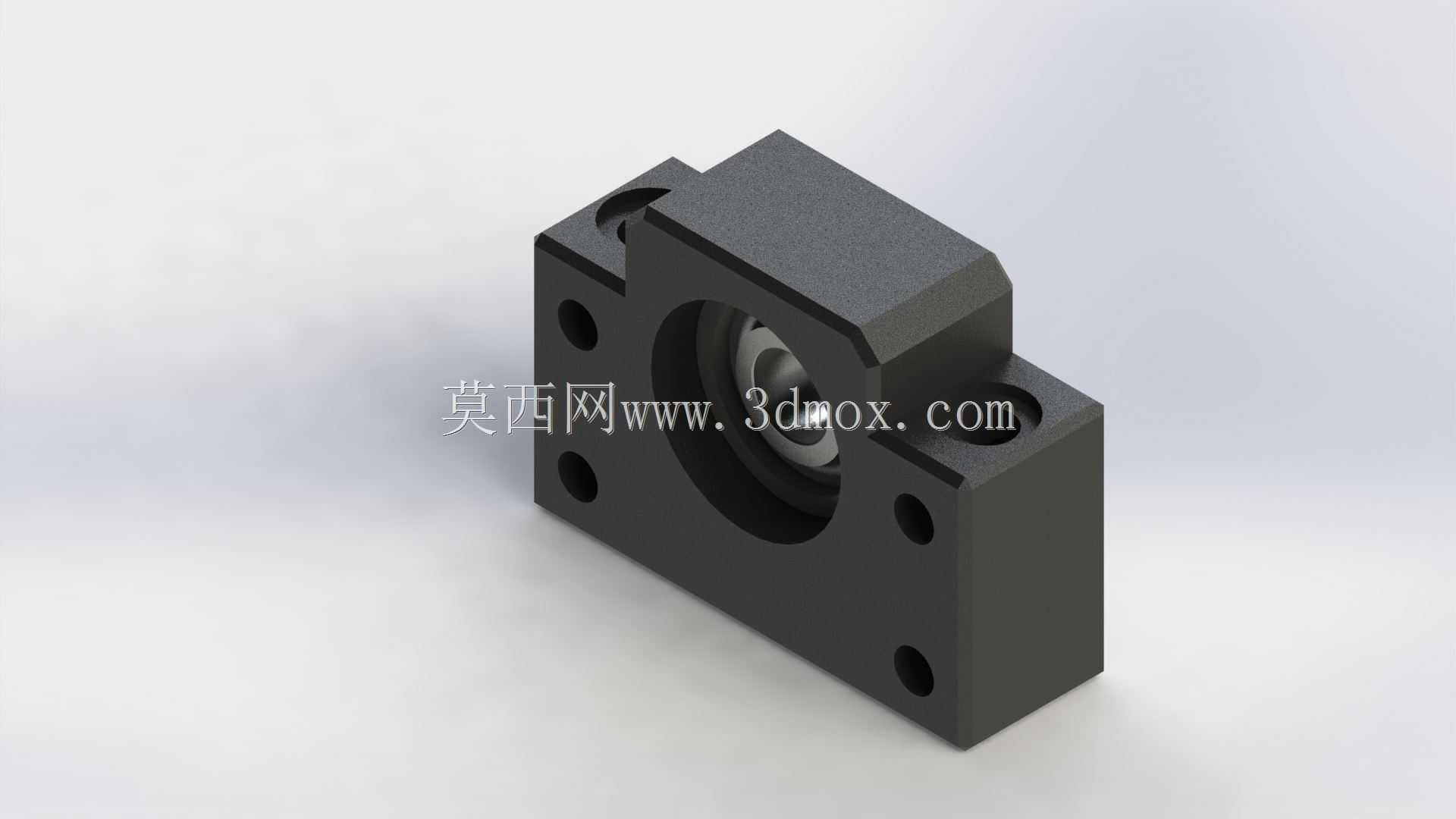

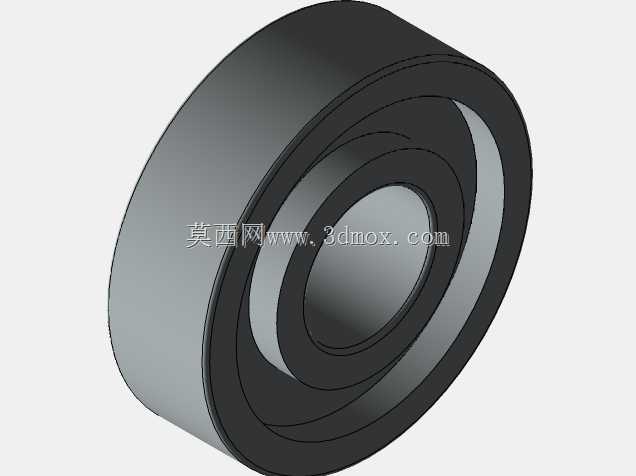

在数控加工设备、线性传动模组、自动化输送机构以及精密检测平台的传动系统搭建中，滚珠丝杠副的端部支撑组件是决定传动精度、运行稳定性与负载承载能力的核心配套部件，这款适配12至16mm直径规格滚珠丝杠的浮动侧端支架，正是针对中轻负载线性传动场景开发的专用支撑构件。从实际应用场景来看，这类浮动侧支撑座常与固定侧支撑座配对使用，安装在滚珠丝杠远离驱动电机的一端，主要承担丝杠径向载荷承载、旋转自由度约束，同时补偿丝杠在高速往复运行过程中因温升产生的轴向热伸长量，避免丝杠因热胀冷缩出现弯曲变形、预紧力异常波动或是运行卡顿的问题，广泛适配小型数控雕刻机、桌面级3D打印设备、自动化点胶机、线性检测滑台等对传动平顺性有一定要求的设备。从功能特性来看，这款浮动侧支架采用分体式轴承座结构，内部预装适配规格的深沟球轴承，能够为丝杠轴端提供稳定的径向支撑，同时预留了微小的轴向浮动间隙，不会对丝杠的轴向热位移形成刚性约束，既保证了丝杠旋转过程中的同轴度，又能有效降低长时间高速运行下的温升形变影响；支架主体采用高强度合金钢材质加工，表面做发黑防锈处理，具备优秀的抗形变能力与耐磨性能，能够在车间多尘、有少量切削液飞溅的工况下长期稳定工作。从设计思路来看，这款支撑座在结构上做了多处适配现场安装的优化：主体采用方块式安装基准面，底面与侧面均为精加工平面，能够直接贴合设备安装基板完成定位，不需要额外加工定位衬套；安装孔采用沉头孔设计，适配内六角圆柱头螺钉的锁紧安装，螺钉锁紧后头部不会突出支架表面，避免干涉周边的导轨、拖链或是传感器安装位；轴承安装腔采用公差配合设计，能够保证轴承外圈的稳定固定，同时预留了轴承预紧调整的间隙，装配时可以根据实际使用的精度需求调整轴承预紧力，兼顾低旋转阻力与高支撑刚性。从外形尺寸与安装边界来看，这款支撑座的整体轮廓紧凑，安装孔位间距适配常规15系列、20系列线性导轨的安装基准，不会与同规格导轨的滑块行程产生干涉；支架的中心高与同规格固定侧支撑座保持一致，配对安装时不需要额外调整垫片来保证同轴度，能够大幅降低现场装配的调校工作量；丝杠轴端的安装孔适配12至16mm直径的丝杠轴端，轴端锁紧位采用标准的圆螺母锁紧结构，能够可靠固定轴承内圈与丝杠轴的相对位置，避免高速旋转过程中出现轴端窜动。在实际装配使用中，这类浮动侧支撑座不需要额外施加轴向预紧力，只需要保证轴承内圈与丝杠轴可靠锁紧、支架与安装基面贴合牢固即可，搭配固定侧的角接触轴承支撑结构，能够让滚珠丝杠副在0至3000rpm的转速区间内保持平顺运行，有效降低传动过程中的振动与噪音，提升整套线性传动机构的运行寿命与重复定位精度。
