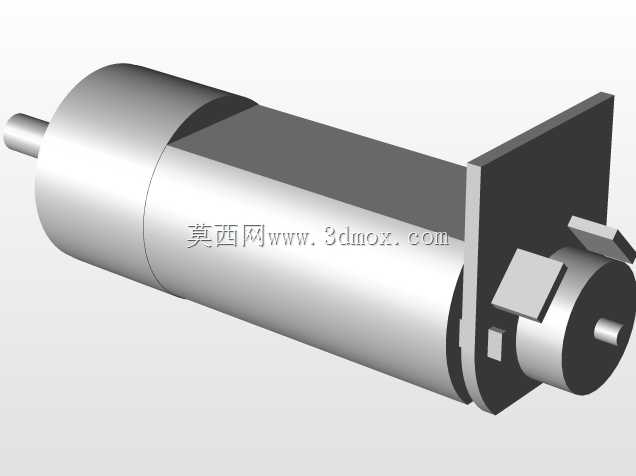

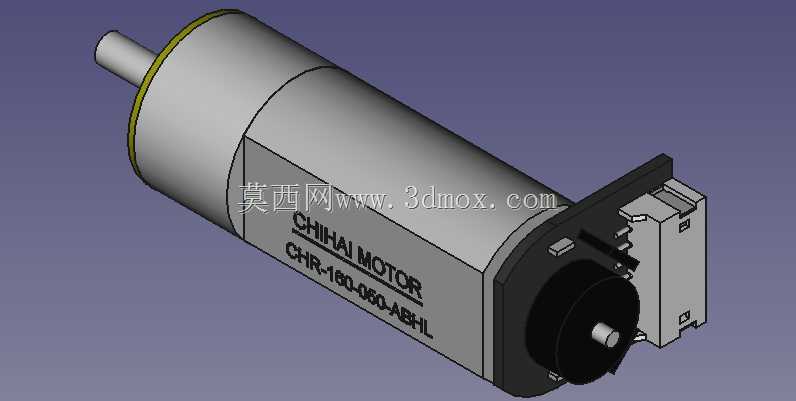

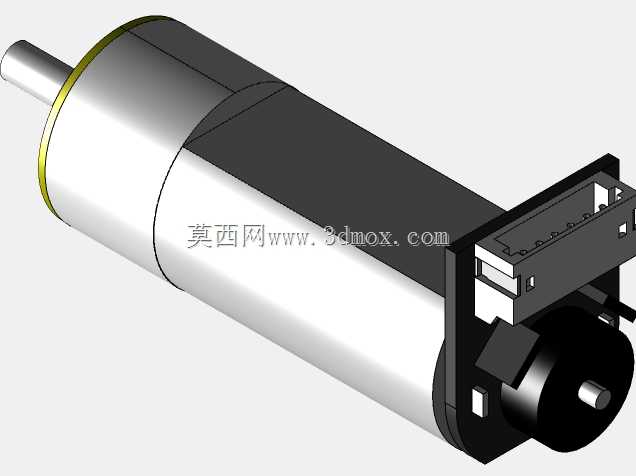

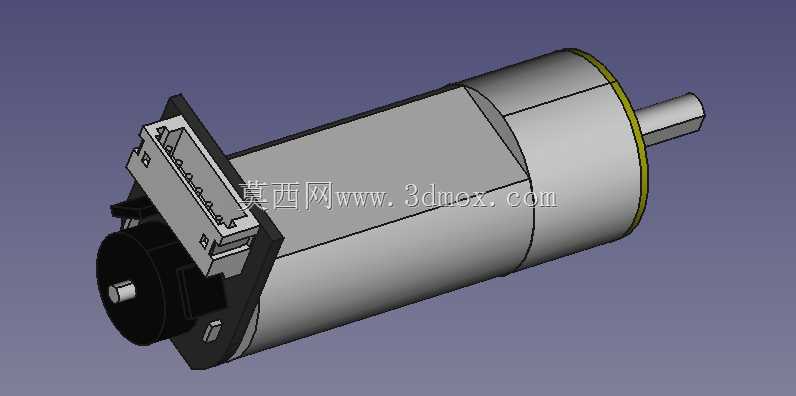

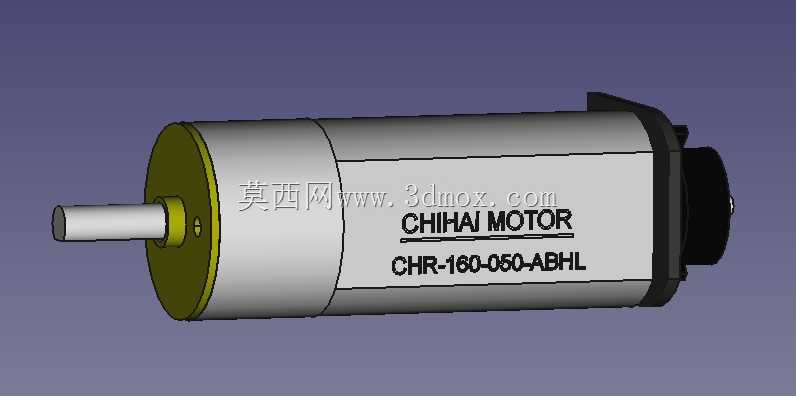

带编码器赤海齿轮减速电机三维结构

在小型自动化执行机构的选型与结构适配过程中，带位置反馈的齿轮减速电机是兼顾低速大扭矩输出与转速位置闭环控制的核心执行元件，这类元件常被应用在小型智能传动工位、桌面级自动化设备、精密进给机构、智能小车驱动单元、小型阀门执行端等场景中，需要同时满足安装空间紧凑、输出扭矩匹配、反馈信号稳定的多重要求。这款齿轮电机的输出端采用单出轴圆柱轴伸设计，轴端预留有紧定螺钉安装位，可通过顶丝直接与负载侧的联轴器、同步带轮或者驱动轮做周向固定，省去了额外加工键槽的工序，适配小负载场景下的快速装配需求。电机主体采用圆柱分段式结构，靠近输出轴的区段为减速齿轮箱腔体，内部集成多级直齿减速齿轮组，将后端直流电机的高转速低扭矩输出，通过齿轮啮合传动转化为低转速大扭矩的动力输出，齿轮箱端盖采用定位止口与主体腔体配合，保证齿轮啮合的同轴度，减少传动过程中的径向跳动与噪音。电机中段为直流驱动主体，外壳采用薄壁金属圆筒结构，既可以作为内部定子磁钢的安装载体，也能通过金属外壳实现工作过程中的热量散逸，避免长时间堵转或者连续工作时内部绕组温度过高影响绝缘性能。电机尾段集成编码器模块，可实时采集输出轴的转动角度、转速信息，将脉冲信号反馈给上位驱动控制器，实现转速闭环、位置定位的控制需求，解决普通减速电机开环控制下丢步、转速波动无法监测的问题，适配需要精准控制位移或者转速的工况。从安装边界来看，这款电机的主体为等直径圆柱结构，齿轮箱端盖处预留有两个对称的安装通孔，可通过螺栓直接固定在设备的安装立板或者安装支架上，安装时需要注意输出轴与负载输入端的同轴度误差控制在允许范围内，避免轴承受额外径向力导致寿命缩短。设计建模过程中，优先还原了各分段结构的配合关系，齿轮箱与电机主体的配合台阶、编码器尾盖的定位卡扣、输出轴的轴肩定位结构都做了完整还原，同时考虑到实际装配中干涉检查的需求，各零件的装配间隙都按照实际工程公差做了预留，比如轴与轴承的配合间隙、端盖与腔体的止口配合余量都符合小型减速电机的常规设计规范。在实际选型适配时，这类带编码器的齿轮电机需要根据负载的实际运行转速、所需输出扭矩、安装空间尺寸来匹配对应的减速比参数，建模时还原的外形尺寸可直接用于设备整体布局的干涉检查，提前确认电机与周边结构件、走线槽、传动部件的空间距离，避免实际加工装配时出现空间冲突。不同于开环控制的普通减速马达，这款集成编码器的型号可以在设备运行过程中实时反馈运行状态，当出现负载卡滞、转速异常时，控制器可通过编码器反馈的信号及时触发保护机制，避免电机长时间堵转烧毁，也能在需要多点位定位的传动场景中，通过脉冲计数实现精准的位置停靠，比如在小型物料分拣机构的推料工位、智能仓储的小型移载单元、桌面机械臂的关节驱动中，这类结构紧凑、自带反馈的减速电机都能很好适配。建模过程中对电机表面的标识位置、出线端的方向也做了还原，方便后续做设备整体的布线布局设计，编码器的出线与电机动力线的出线位置都在尾端侧方，不会与输出端的传动部件产生干涉，适配设备内部走线的布局需求。
