120mm规格铝制水冷散热交换器结构

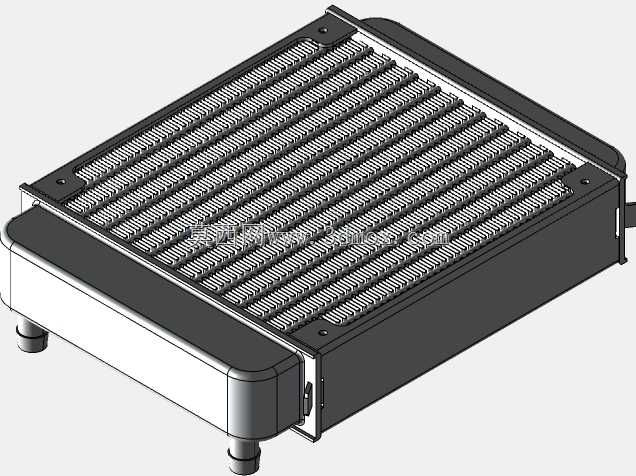

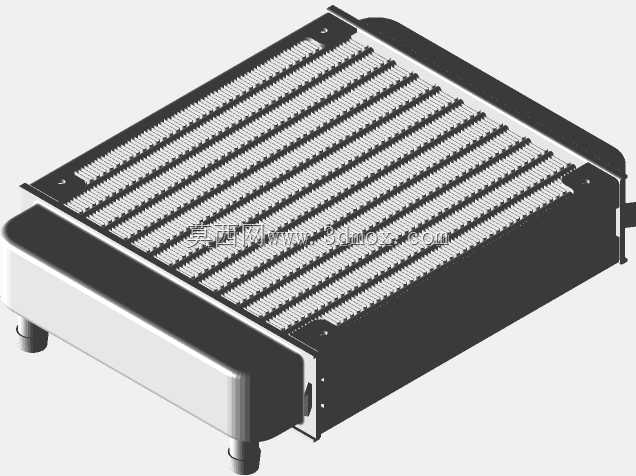

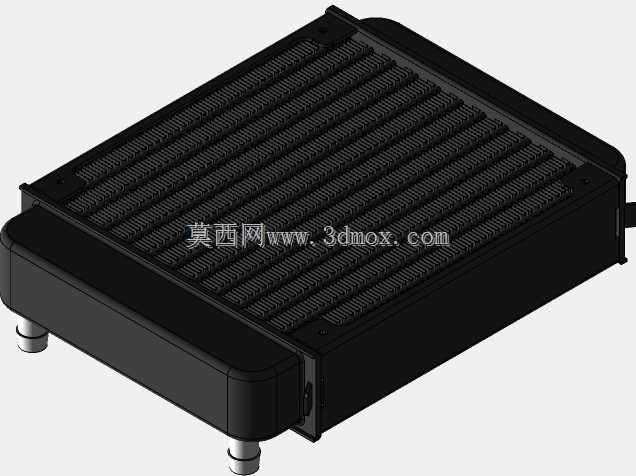

　　做散热系统选型和结构设计的工程师，大概率都接触过这类适配120mm风机的铝制水冷换热器，它在小型液冷回路里的应用场景非常广，从台式PC的分体水冷改装、小型激光雕刻设备的模组降温，到紧凑型工业控制机柜的辅助散热、小型医疗检测设备的恒温回路，都能看到这类散热单元的身影。不同于大规格工业换热器的厚重设计，这类120mm规格的产品核心设计思路，是在有限的安装空间内，平衡风阻、换热效率与流道阻力，适配小流量水冷泵的输出特性。从结构上看，主体采用铝质钎焊散热芯体，外部的散热鳍片采用密集错齿排布，鳍片间距控制在1.2-1.5mm区间，既保证和流经空气的接触面积足够大，又不会因为鳍片过密导致风阻陡增，适配常规120mm轴流风机的风压输出特性，

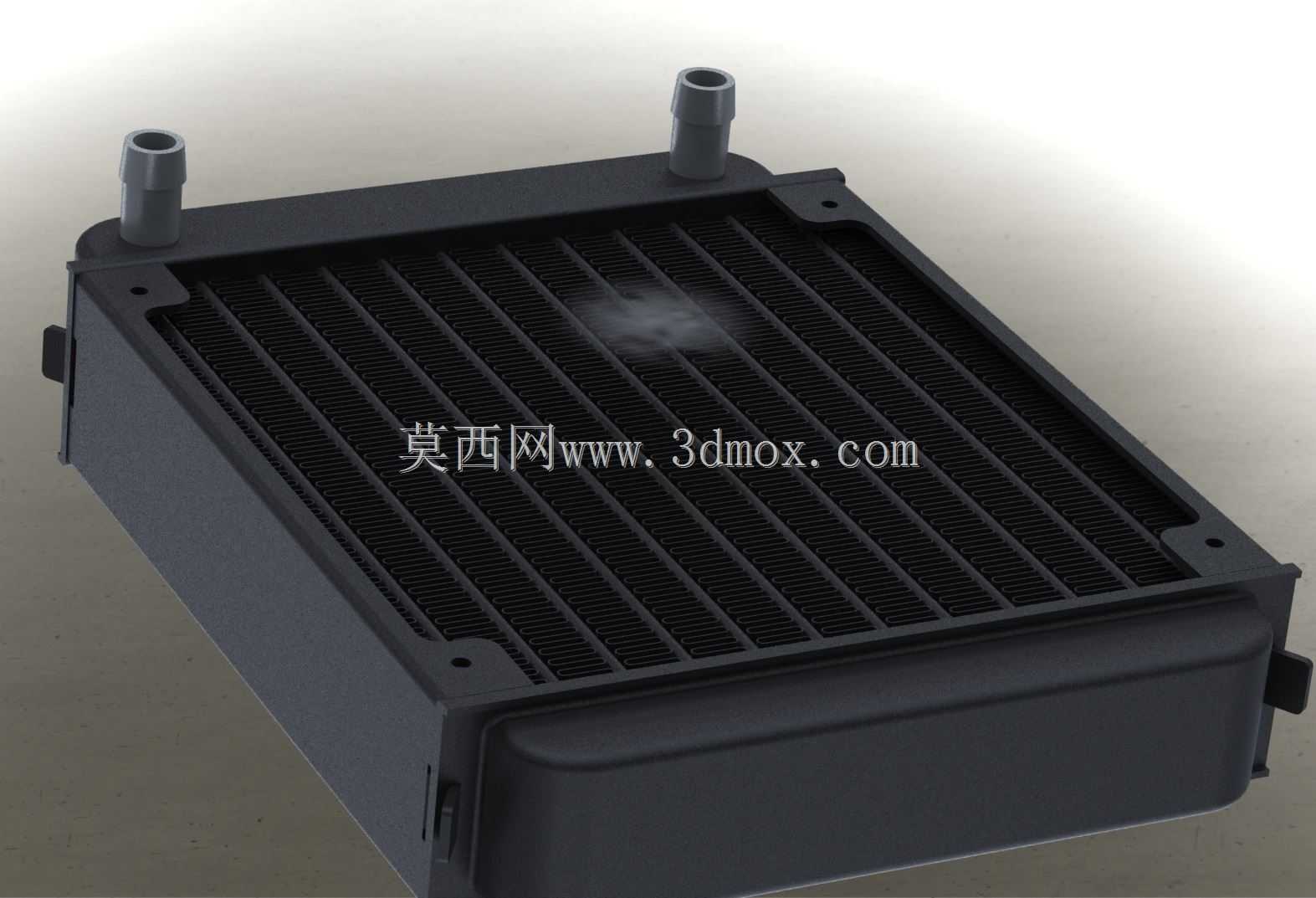

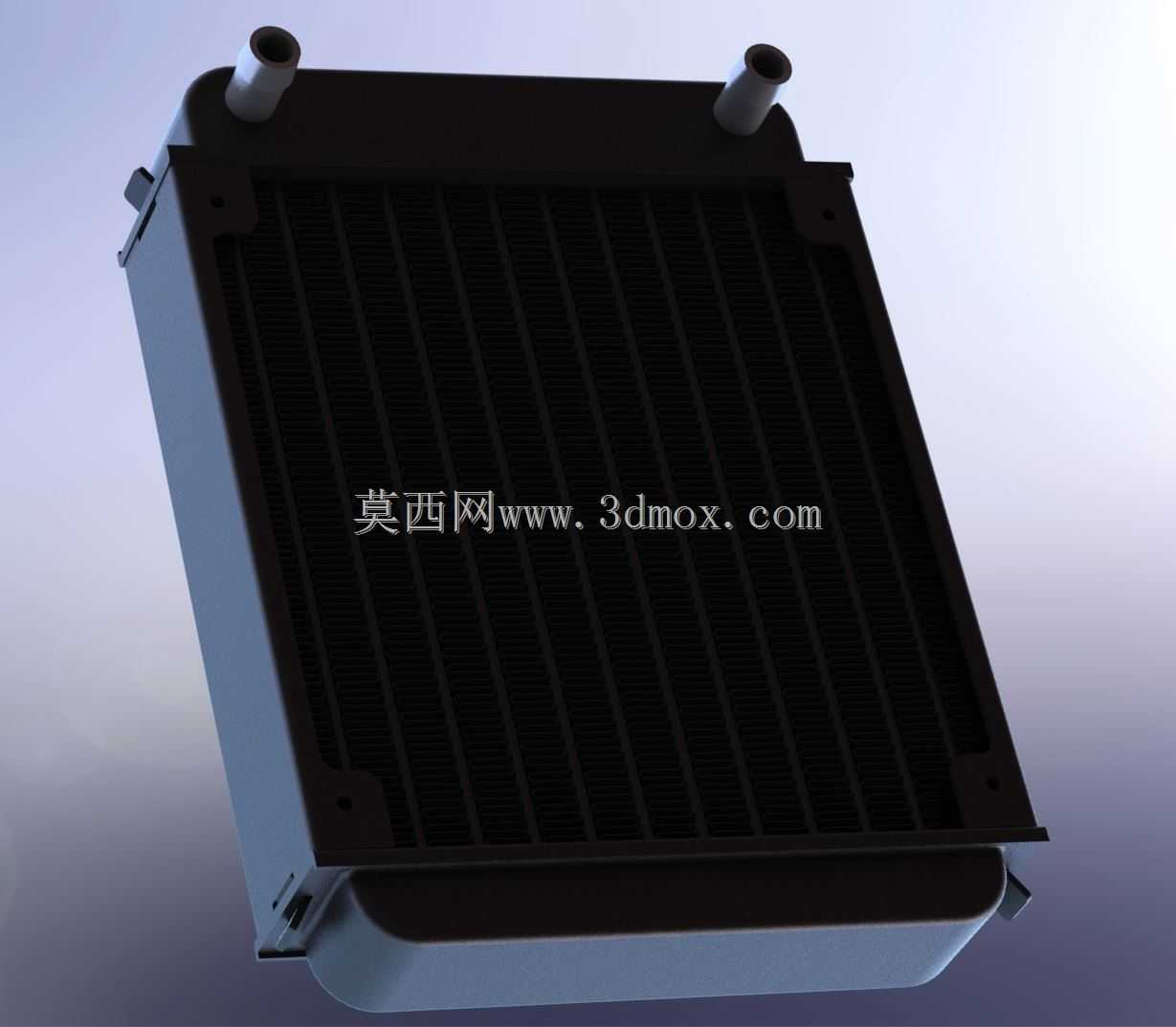

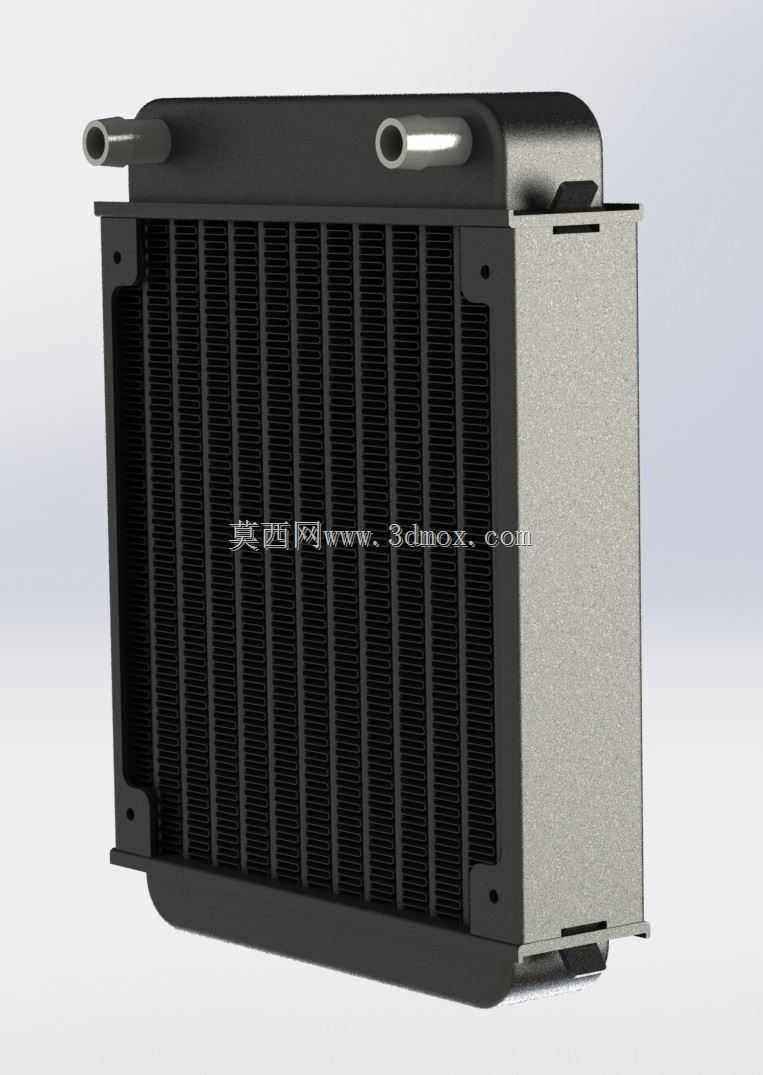

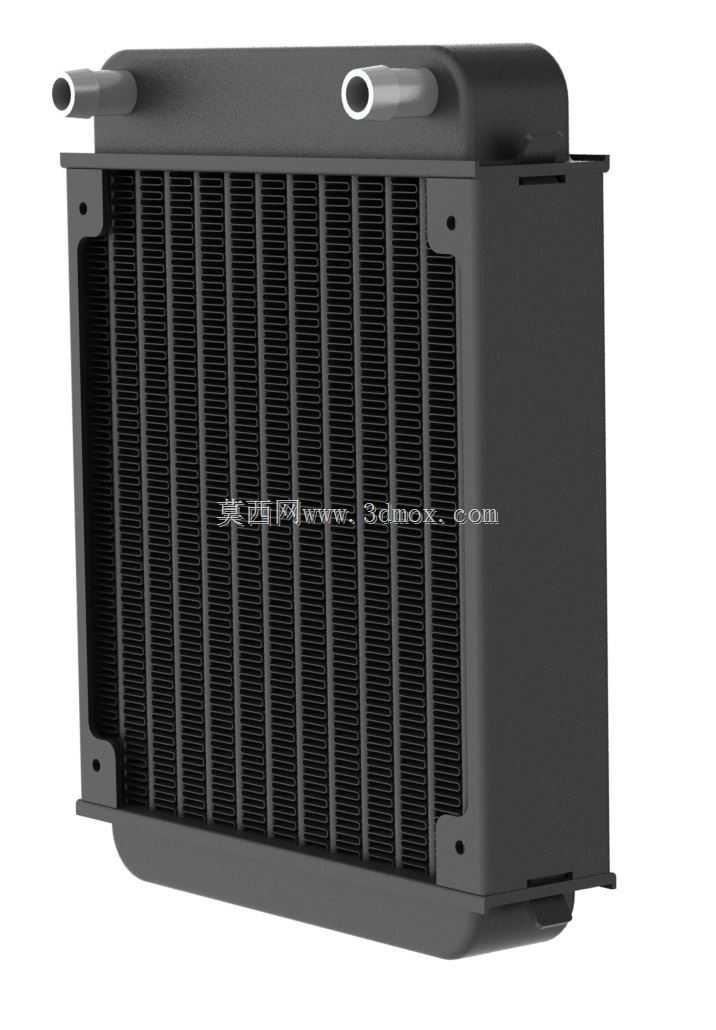

　　不会出现风机负载过大、转速上不去的问题。顶部的两个水嘴采用快插兼容的硬管接口设计，接口中心距经过标准化匹配，安装时不用额外调整管路走位，水嘴和芯体水室采用焊接密封，能承受常规水冷回路0.1-0.3MPa的工作压力，不会出现渗漏问题。芯体四周预留的安装孔位完全匹配标准120mm风机的安装孔距，不管是安装吹风位的压风风扇，还是抽风位的吸风风扇，都能直接对齐孔位锁付螺丝，不需要额外做转接支架。整个散热单元的厚度控制在常规薄排规格，安装边界清晰，在做设备内部结构排布时，只要预留出120mm见方的安装平面，加上风机厚度和管路弯折的预留空间，就能完成布局，不会和周边的电路板、结构件产生干涉。水室内部的流道采用多通道并联设计，

　　冷却液从进水嘴进入后，会均匀分流到每一层散热流道中，不会出现局部流道滞流导致的换热效率下降，铝材质的芯体本身导热系数足够高，能快速把冷却液携带的热量传导到表层鳍片，再通过风机带动的空气流把热量带走。这类散热单元在实际选型时，要注意匹配回路的流量和风机的风量，通常单120排的换热能力能满足150-200W热功耗的散热需求，在做小型设备的热设计时，只要核算清楚核心发热件的总功耗，预留15%左右的换热余量，就能保证设备长时间运行时的温度稳定，不会出现过热降频或者元件老化加速的问题。建模时要特别注意鳍片和流道的壁厚控制，过厚会增加不必要的重量和材料成本，过薄则会在钎焊过程中出现焊穿或者变形的问题，同时安装孔的位置公差要控制在±0.1mm以内，避免和风机安装时出现孔位错位的问题。
