汽车电动车窗齿轮减速驱动马达结构

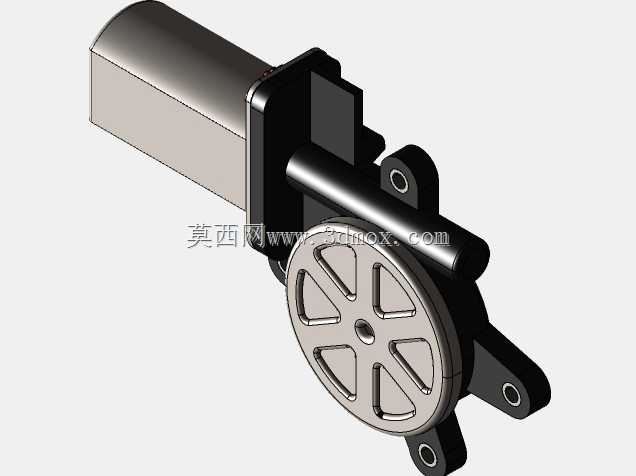

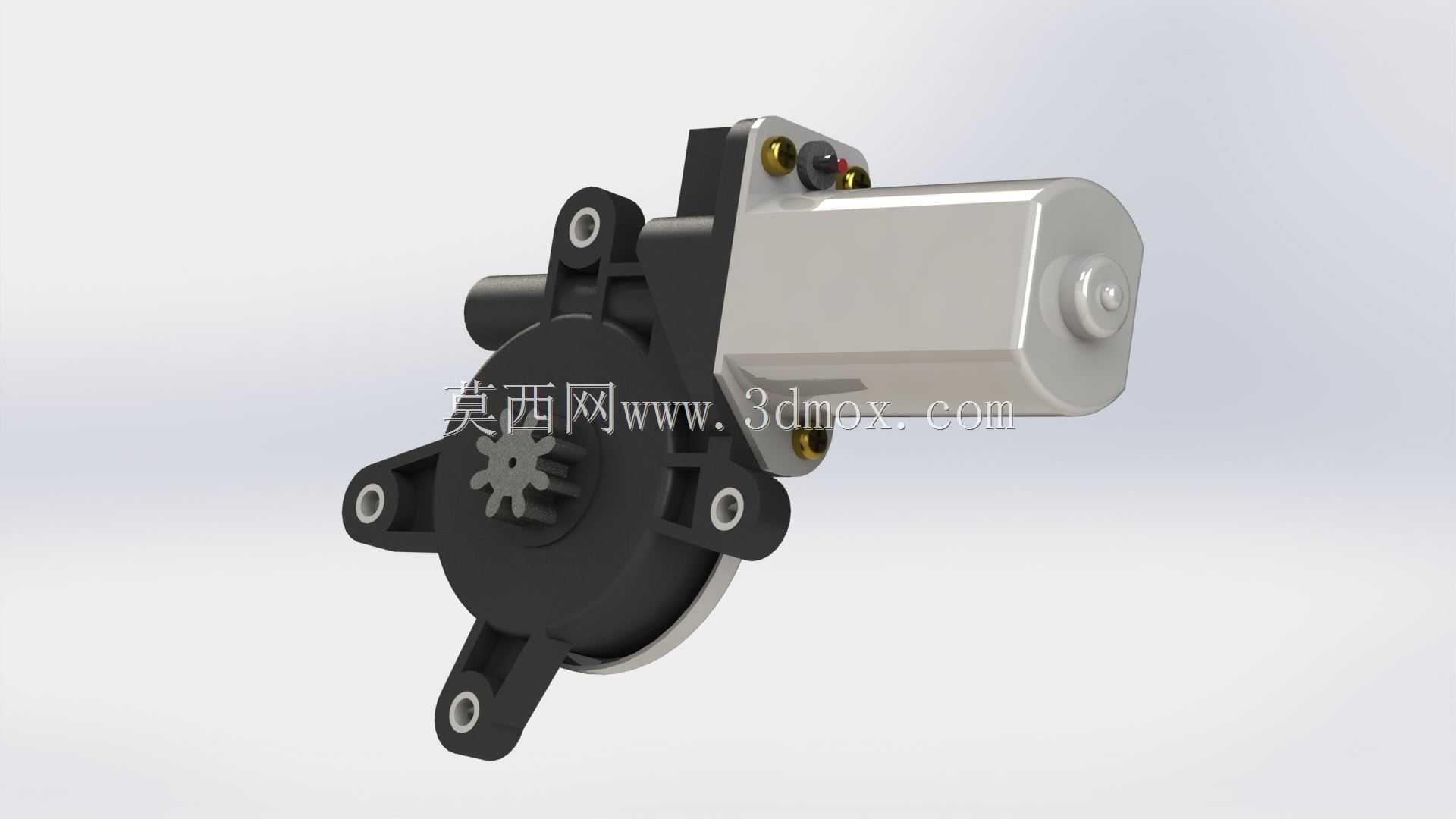

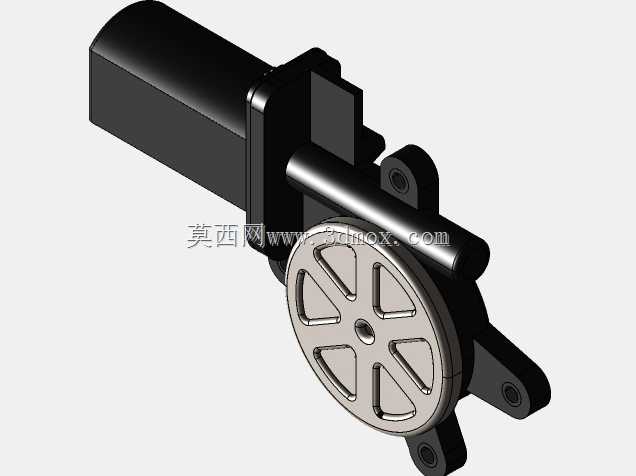

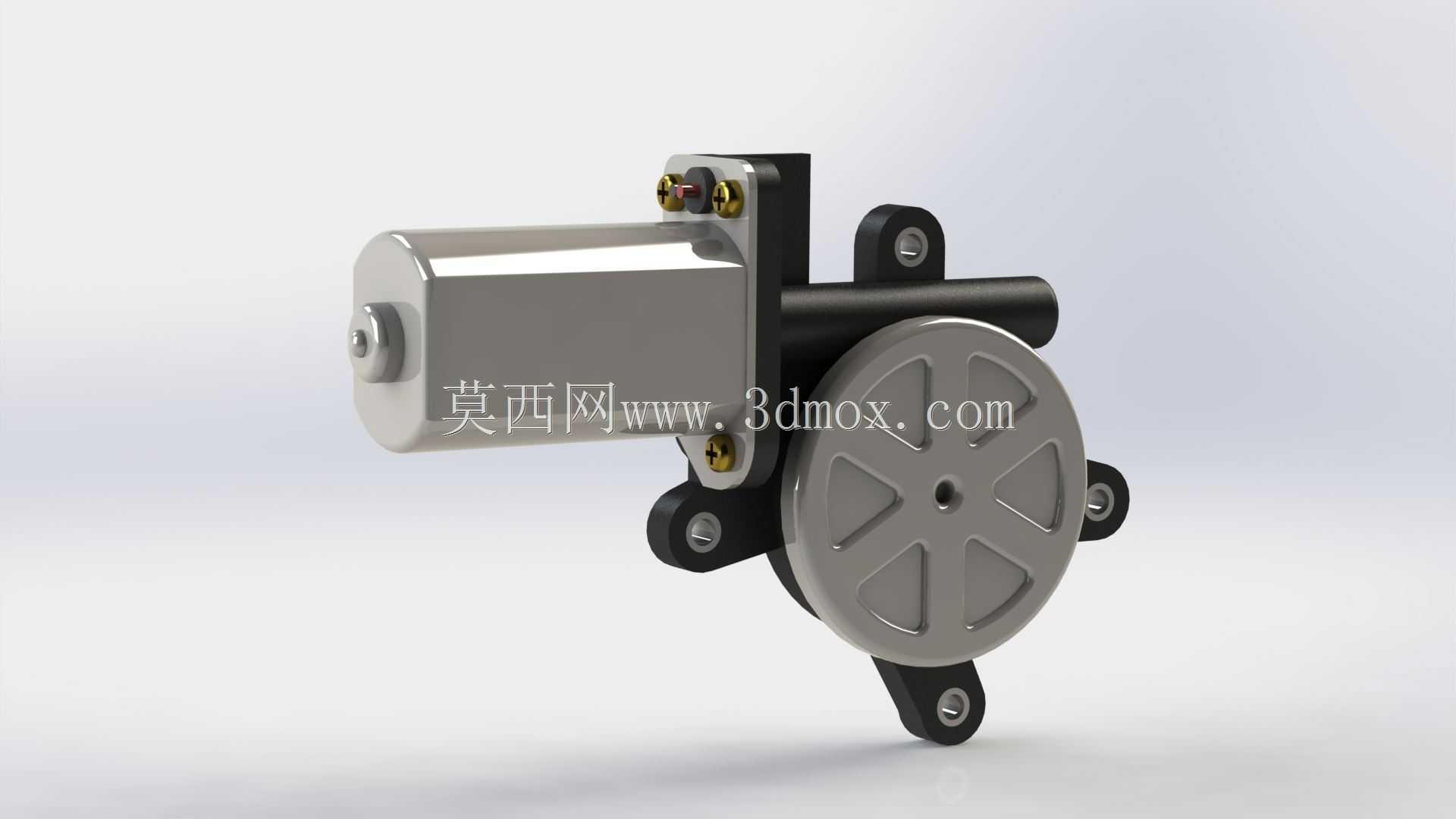

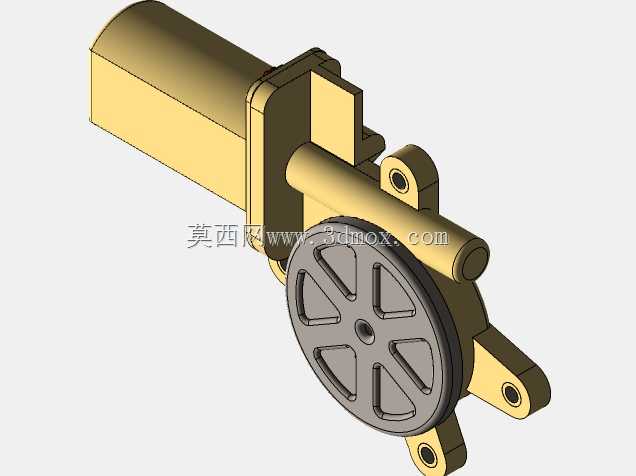

这款齿轮减速马达在汽车配套领域的应用覆盖度极高，是民用乘用车电动车窗升降系统的核心执行部件，不少做小型自动化设备、桌面级CNC改装、教育类机器人项目的工程师也常选用这款马达做动力输出端，核心原因是其供应链成熟、采购门槛低，输出扭矩区间适配多数轻载直线、回转驱动场景。从结构设计逻辑来看，马达本体采用常规有刷直流电机的圆柱壳体布局，输出端直接集成一级齿轮减速箱，减速箱端盖采用压铸铝合金材质，既保证齿轮啮合的结构刚性，又能控制整体部件重量，不会给车门钣金增加额外负载。安装边界的设计完全贴合车门内部的安装空间，减速箱壳体上延伸出三个带安装衬套的固定支脚，支脚的安装孔位呈三角分布，孔位同轴度公差控制在0.1mm以内，安装时直接通过螺栓固定在车门内部的冲压支架上，不需要额外设计转接工装，能有效规避安装过程中出现的应力集中问题，避免长期运行后固定位松动导致的车窗升降异响。输出端的带辐条圆形转盘是扭矩输出接口，转盘中心的定位孔与车窗升降机构的摇臂轴直接配合，转盘表面的六条辐射状加强筋既提升了转盘自身的抗扭强度，也能在装配时起到视觉对位的作用，降低一线装配的对位难度。马达本体的接线端采用两个外露的黄铜接线柱，接线柱做了防松滚花处理，适配常规的6.3mm插簧端子，接线时不需要焊接，直接压接端子后插装即可，后期维护更换的操作门槛极低。齿轮减速箱的传动比经过匹配调校，刚好适配车窗升降的速度区间，不会出现升降速度过快导致的玻璃冲击门框问题，也不会因为减速比过大导致升降动作拖沓，堵转扭矩输出足够支撑玻璃上升过程中遇到的密封条阻力、轻微卡滞阻力，同时自带的过载打滑特性也能避免玻璃升到顶后电机持续堵转烧毁。在做三维建模复刻的时候，要重点关注固定支脚的空间角度、输出转盘的端面跳动公差、接线柱的伸出长度，这些尺寸如果出现偏差，实际装配时就会出现孔位对不上、输出轴卡滞、接线端子干涉的问题，不少新手建模时容易忽略支脚与电机本体的相对角度，导致打印或者加工出来的安装件无法适配实车安装位。另外马达本体与减速箱的连接位采用两颗十字盘头螺钉固定，螺钉的沉头深度也要做准确，否则螺钉突出会干涉车门内部的走线或者防水膜安装。
