数控机床轴手动调节滚花旋钮结构

在数控机床的日常操作场景中，轴系手动微调是对刀、工位校准、小行程位移调整环节里不可或缺的操作步骤，这款滚花旋钮正是为适配这类手动位移操作需求设计的操作件。从实际设备适配角度看，它直接安装在进给轴的手动调节端，与轴端的调节螺杆配合，操作人员无需借助额外工具，徒手转动旋钮即可带动轴系完成精准的小范围移动，解决自动进给模式下难以实现微米级微调对位的痛点，尤其适合单件小批量加工、首件试切阶段的位置校准作业。

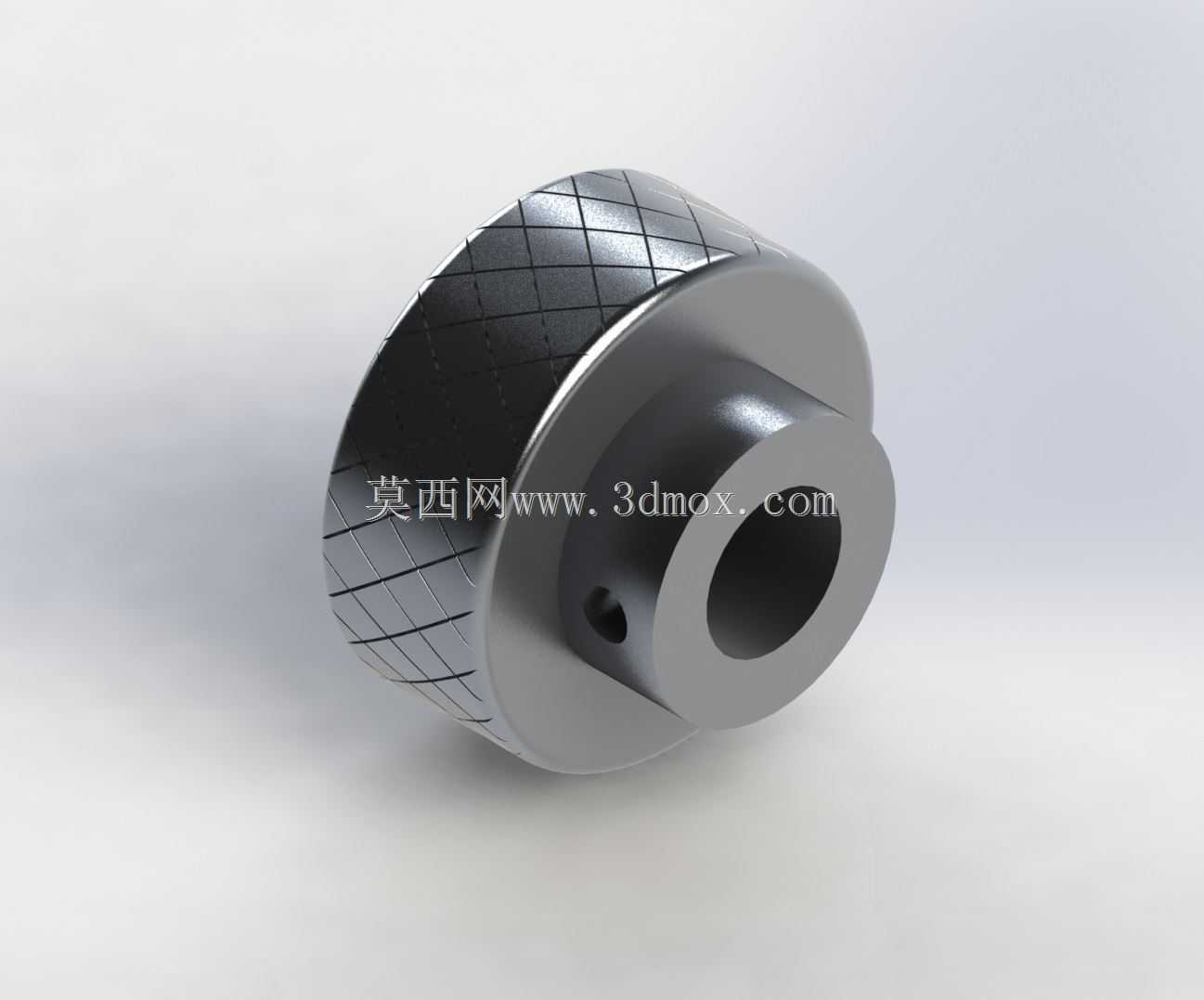

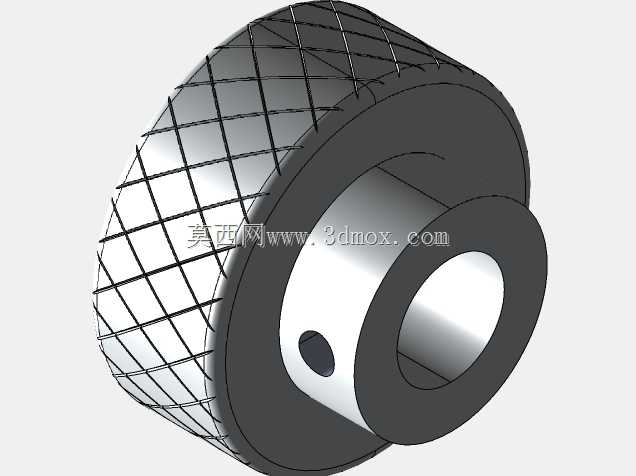

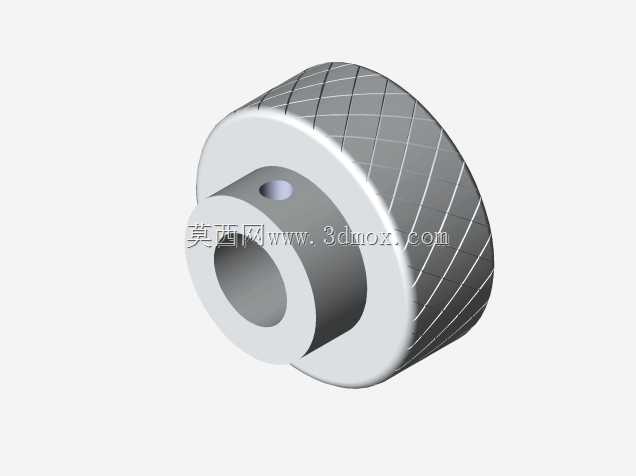

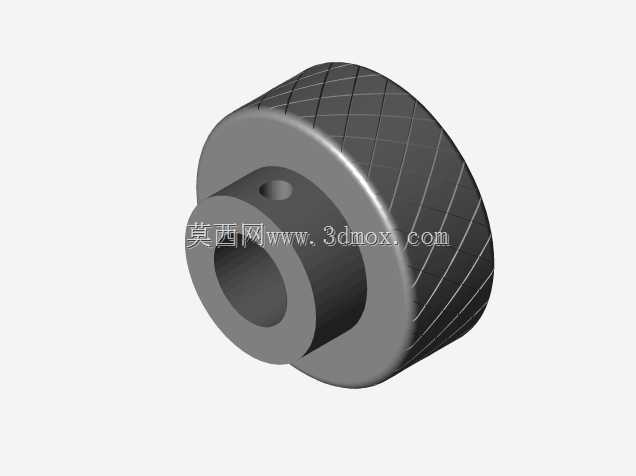

设计层面优先考虑了徒手操作的摩擦力需求，旋钮外圈采用网纹滚花工艺处理，滚花的纹路深度、齿距经过实际操作验证，即便操作人员手上沾有少量切削液或金属碎屑，也能保证转动时不打滑，施力过程顺畅无滞涩。旋钮主体采用圆柱形结构，端面做了平整处理，中心预留与调节轴配合的安装孔，孔位公差按照过渡配合设计，既保证与轴端的同轴度，避免转动时出现偏心晃量，又能方便拆装维护，不需要复杂的专用工具即可完成更换。

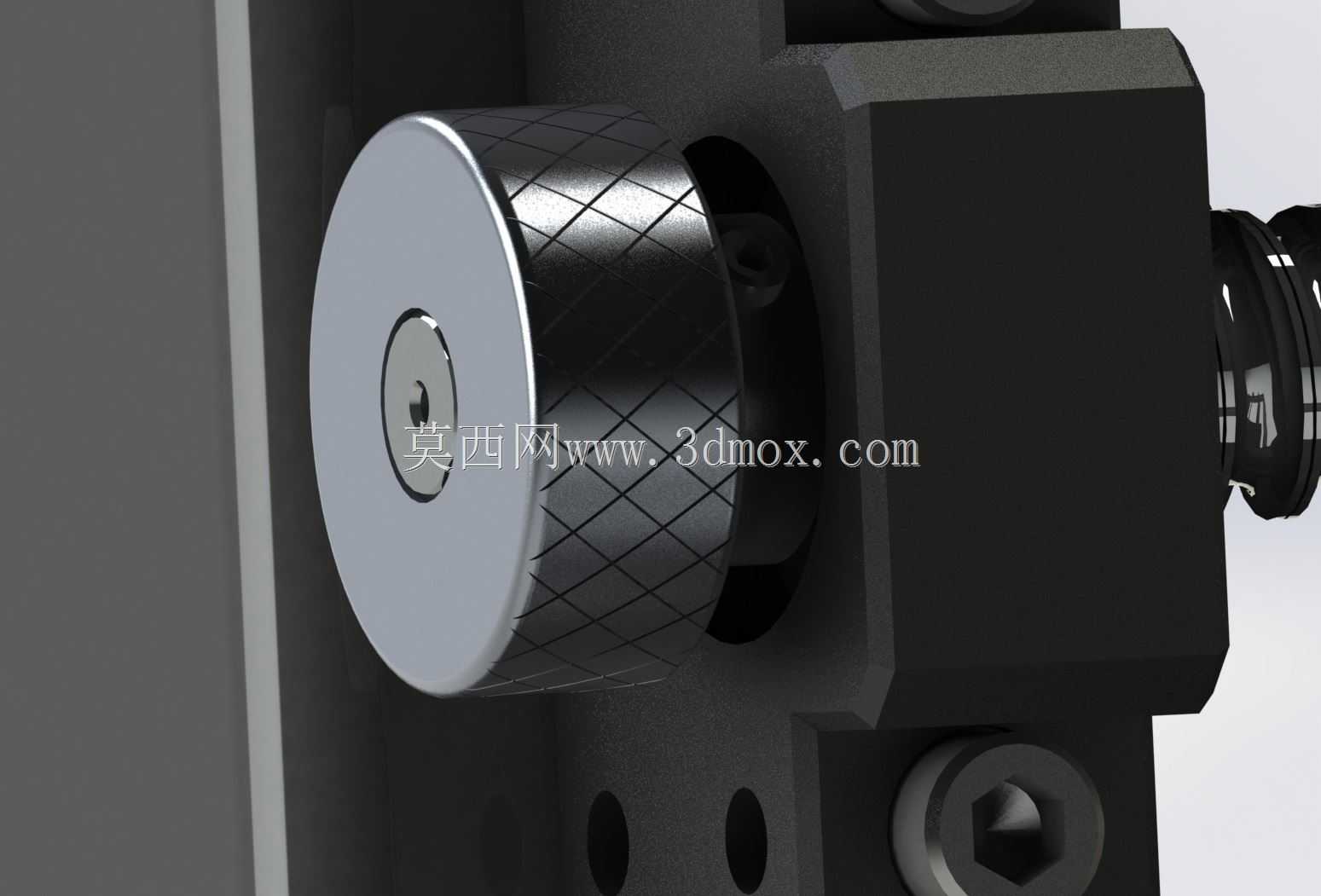

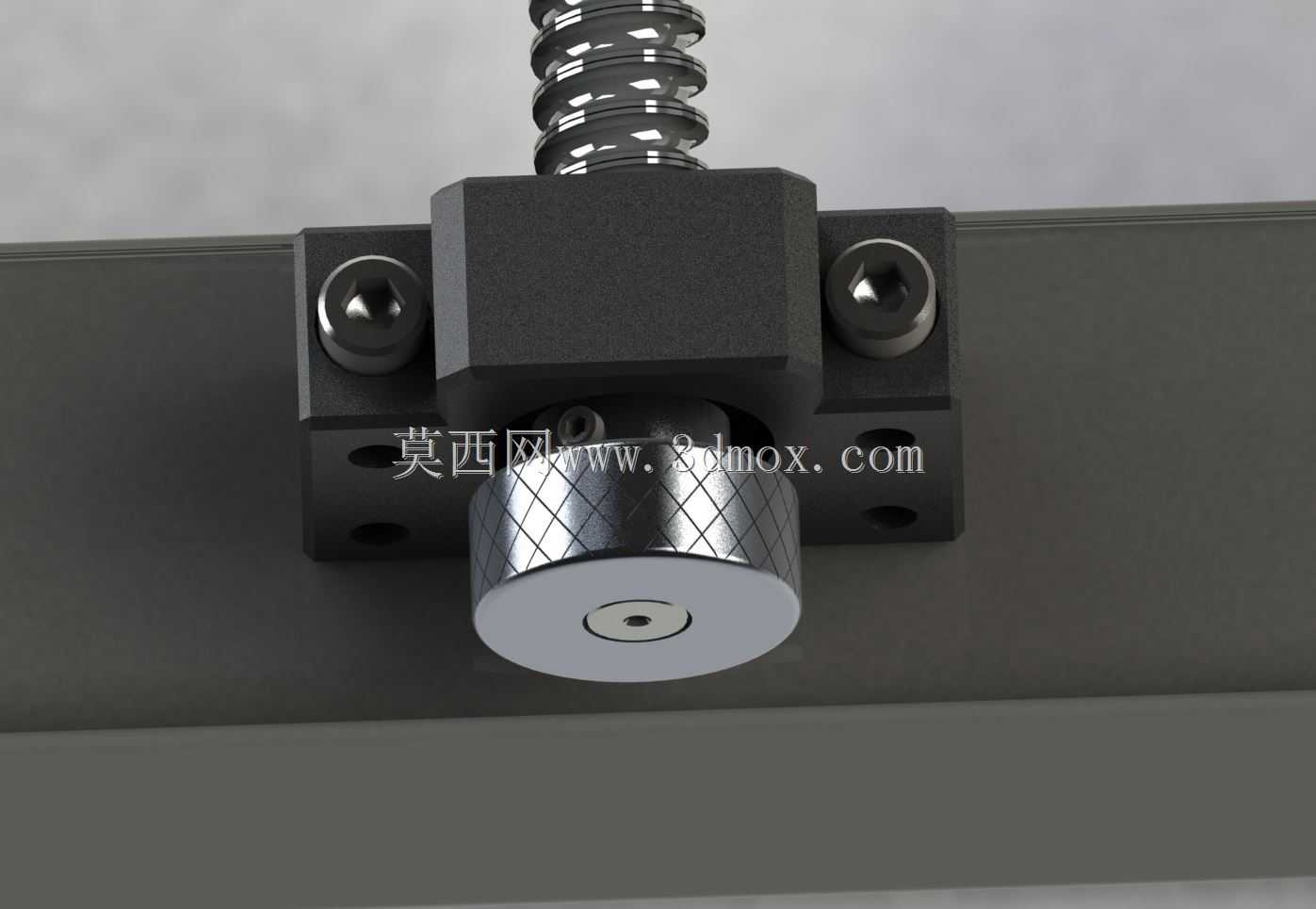

安装边界上，旋钮的径向尺寸控制在适配常规机床操作面板的预留空间范围内，不会与周边的锁紧块、固定螺钉、导轨防护结构产生运动干涉，轴向长度经过优化，转动时操作人员的指腹可以完全贴合滚花面，施力时不需要过度弯曲手指，长时间操作也不易产生疲劳。与旋钮配合的安装座采用双侧螺钉锁紧结构，固定在机床的床身或滑台基准面上，保证调节过程中整个支撑结构无窜动，旋钮转动的扭矩传递直接作用在进给轴上，没有多余的空行程间隙。

从功能特性来看，这款旋钮没有多余的冗余结构，所有设计都围绕手动调节的实用性展开：滚花纹路不仅起到防滑作用，还能在转动时通过触感反馈转动的角度，帮助操作人员凭借经验判断进给的位移量；金属材质的本体具备足够的结构强度，频繁操作下不会出现变形、滚花磨损打滑的问题，适配车间复杂的加工环境，耐受切削液飞溅、金属粉尘附着的工况，长期使用也能保持稳定的操作手感。在实际设备改造场景中，这类旋钮也常被用于老旧机床的手动操作件替换，不需要改动原有安装位的尺寸，即可直接换装，恢复设备的手动调节功能。
