异径孔铝合金梅花弹性联轴器结构

做传动结构选型时，这类带不同侧孔的颚式挠性联轴器，是中小扭矩传动场景里容错率极高的连接件，日常在小型输送线、桌面级数控设备、精密检测工装的传动链里出镜率很高。它的核心作用是在两根轴径不匹配的传动轴之间，补偿安装过程中不可避免的径向、角向与轴向偏差，避免硬连接状态下轴系憋劲导致的轴承磨损、电机过载问题，同时中间的弹性体还能吸收传动过程中的小幅振动，降低传动链的冲击载荷。

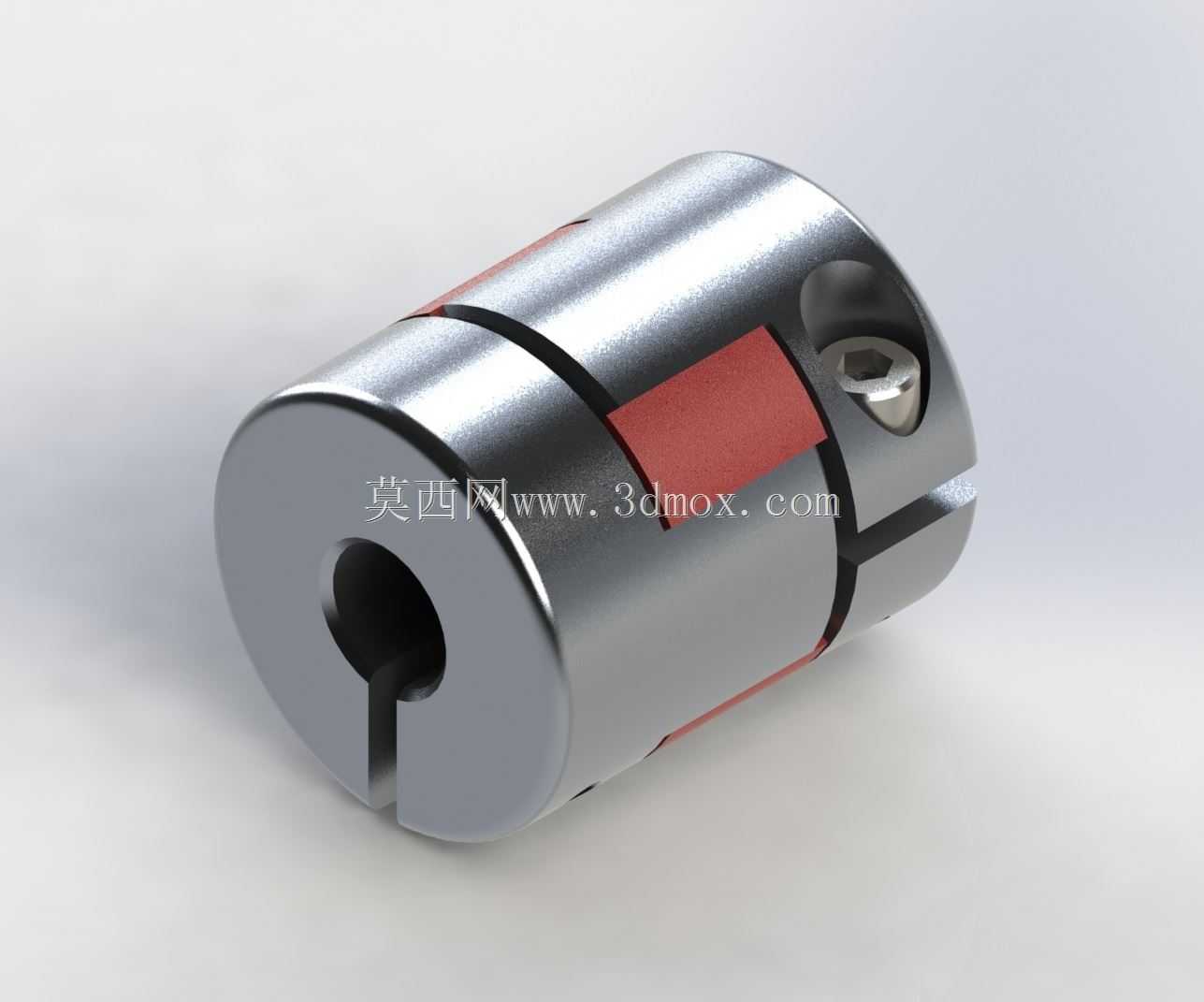

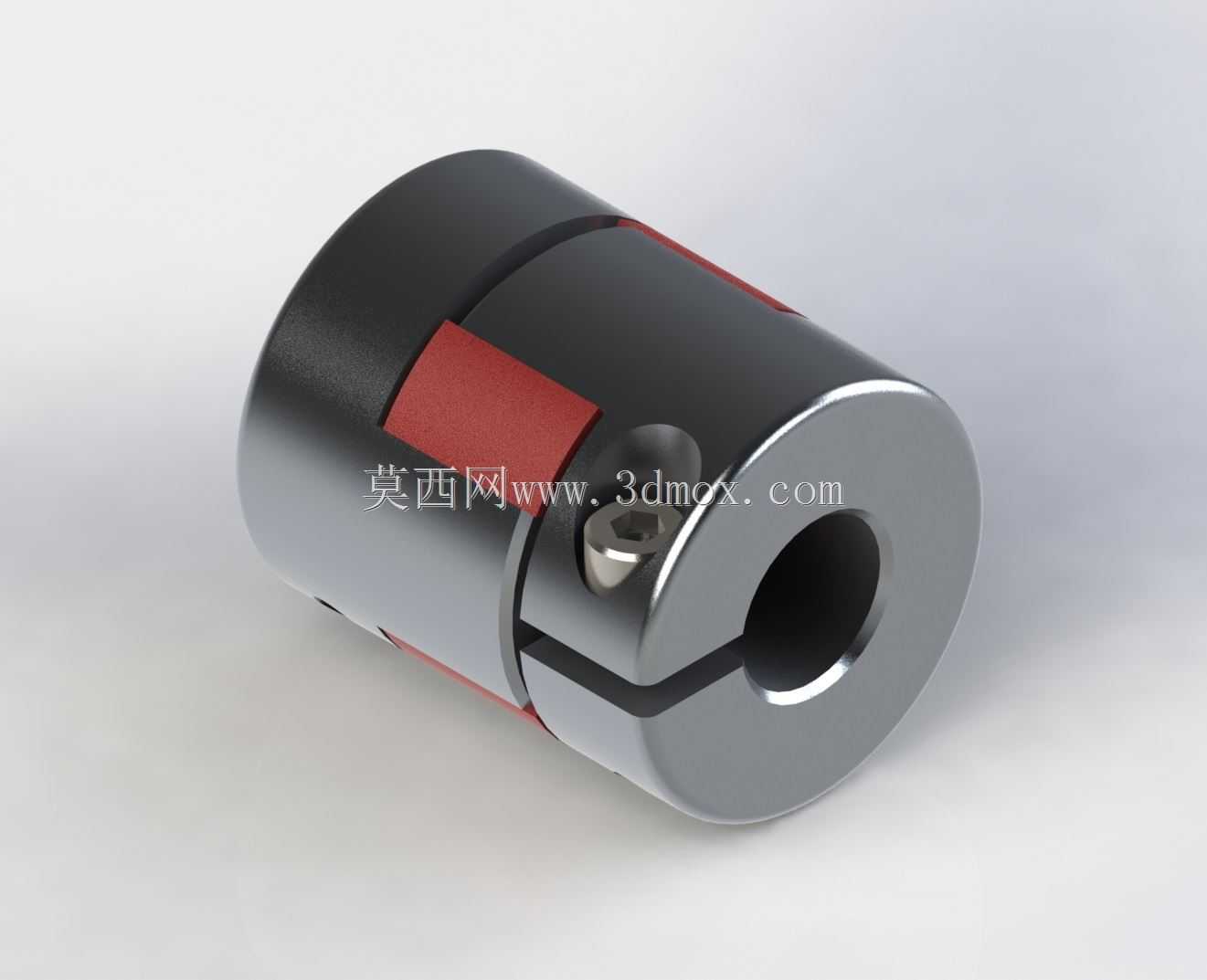

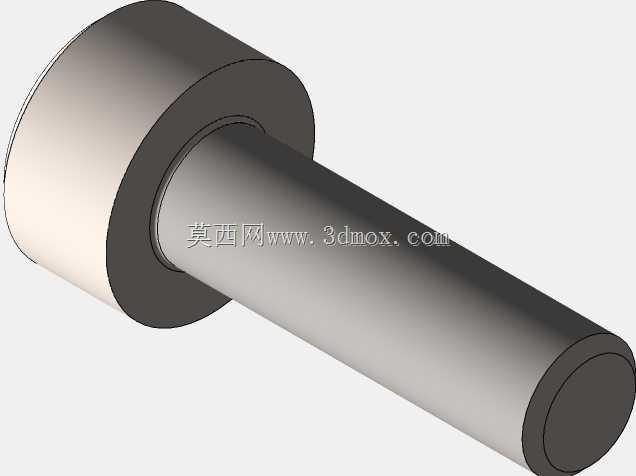

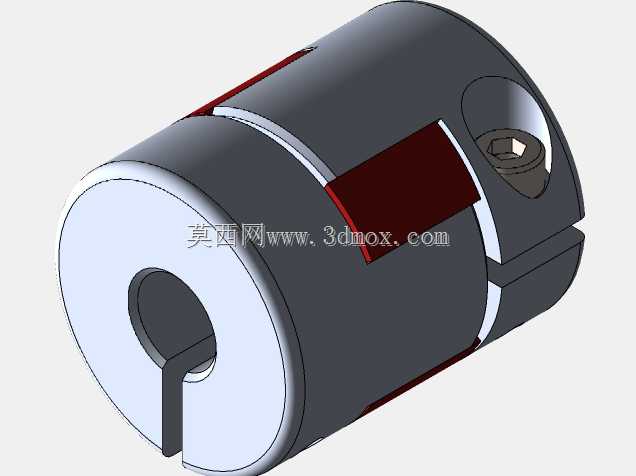

从结构设计逻辑来看，两半联轴体采用夹紧式安装结构，侧面的紧定螺钉孔位做了沉台处理，锁紧后螺钉头不会突出外圆，不会干涉周边的安装空间。主体材质选用铝合金，在保证结构强度的前提下尽可能降低自身转动惯量，对于频繁启停的传动场景来说，更低的惯量意味着更小的启动冲击，也能降低驱动端的负载冗余要求。中间的红色聚氨酯弹性体是核心缓冲元件，梅花瓣的结构设计让两半联轴体的爪块与弹性体完全贴合，传动过程中没有传动背隙，这点对于需要正反转切换的传动场景尤为重要，能避免换向瞬间的空程误差。

安装边界上，这款联轴器的适配轴径分别为8mm与10mm，整体外径25mm，总长度30mm，选型时需要预留至少2mm的轴向安装间隙，避免轴顶死导致的弹性体过度压缩。额定扭矩2N.m、最大扭矩5N.m的参数区间，刚好覆盖200W以下伺服电机、步进电机的传动需求，安装时不需要复杂的工装，只需要将两侧轴插入对应轴孔，拧紧侧面的紧定螺钉即可完成固定，后期维护时如果弹性体出现磨损，不需要拆卸两端的设备轴，直接抽出中间的弹性体更换即可，大幅降低运维的拆装工作量。

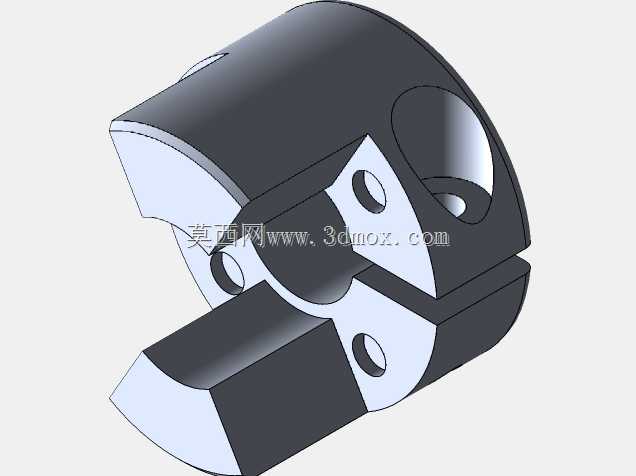

建模过程中特意还原了夹紧缝的结构细节，两半联轴体的开槽宽度做了0.3mm的工艺预留，保证锁紧时轴孔能均匀收缩抱紧轴面，不会出现局部应力集中导致的轴孔变形，爪块的倒角处理也做了还原，避免安装弹性体时出现卡滞，外圆的表面粗糙度按实际加工工艺做了对应处理，和实物的氧化表面质感保持一致。
