大口径电动减振蝶阀三维结构设计

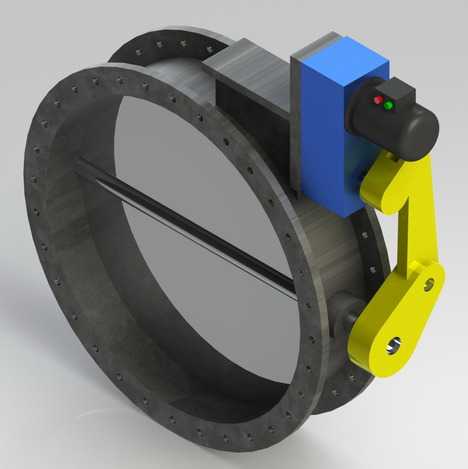

本作品为公称直径1800mm的电动减振蝶阀三维建模成果，建模过程严格遵循工业阀门设计规范，以SolidWorks为核心建模工具完成全参数化结构搭建，所有零部件尺寸均匹配大口径通风或流体管道的安装适配要求。建模阶段首先完成阀体主体的结构绘制，针对法兰连接端的螺栓孔位采用圆周阵列特征实现均匀排布，确保孔位同轴度、间距公差符合管道法兰对接的行业标准，阀体流道部分做平滑过渡处理，减少介质流通时的阻力损耗。其次完成阀板与转轴的装配设计，阀板采用流线型薄板式结构，转轴与阀板的连接部位做加强筋结构处理，匹配大口径阀板的承重与启闭扭矩需求，转轴两端的轴套位置预留密封件安装槽位，保障阀杆转动时的密封性能。驱动执行部分的建模还原了电动头与连杆传动机构的完整结构，电动控制盒做分体式结构设计，外部预留状态指示灯的安装位，内部可容纳电机、控制电路板等元器件的安装空间；黄色连杆传动机构采用铰接结构设计，精准还原曲柄连杆的传动角度关系，可模拟电动头输出扭矩带动阀板0-90度旋转的完整启闭动作，实现管道通路的开闭控制。材质渲染阶段针对不同部件做差异化材质赋予：阀体与阀板采用铸钢哑光金属材质，还原工业铸件的粗糙金属质感，表面做细微的氧化纹理处理提升真实感；电动控制盒主体采用工程蓝色塑料材质，顶部的接线端盖做黑色哑光塑料材质区分；传动连杆采用亮黄色烤漆金属材质，既还原工业设备的安全色标识规范，也通过色彩区分不同功能部件；状态指示灯分别赋予红、绿半透明发光材质，模拟设备运行与停止的状态显示效果。整体装配过程严格遵循实际装配逻辑，所有铰接部位、转动副均添加配合约束，可实现完整的运动仿真演示，验证阀板启闭过程中无结构干涉，传动机构的行程匹配阀板的转动角度需求，同时在阀体与管道连接端、阀板密封面位置预留减振密封结构的安装空间，匹配阀门的减振降噪、密封隔流的功能需求，完整还原大口径电动减振蝶阀的结构特征与功能原理，可用于阀门产品展示、安装指导、结构优化等场景。
