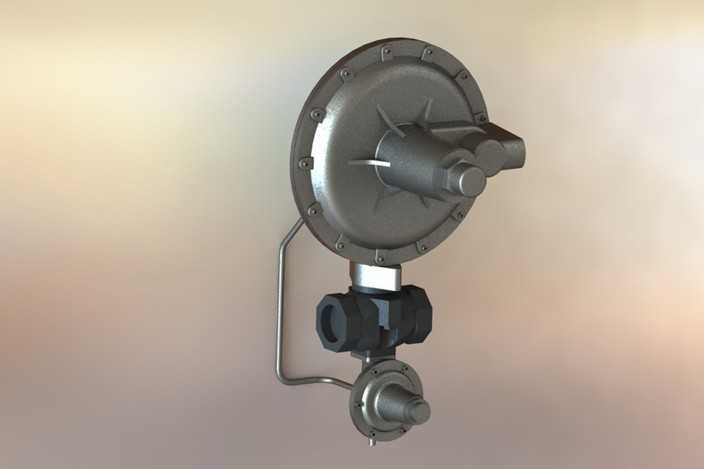

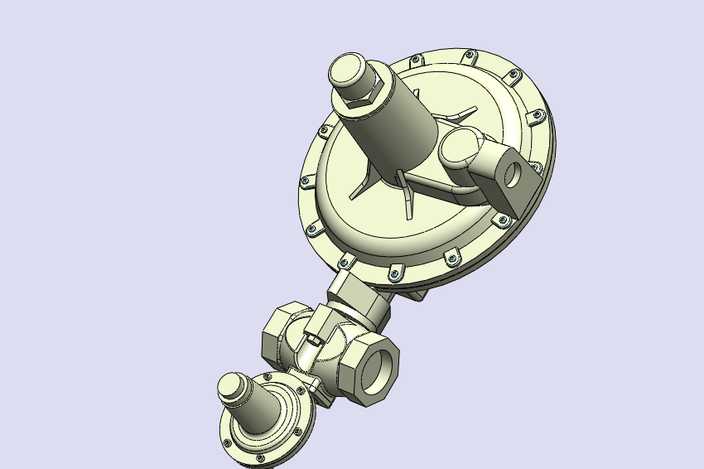

本作品为气体压力调节器三维建模设计,建模过程严格遵循工业调压阀的实际生产尺寸比例,在SolidWorks环境下完成全参数化建模,确保各部件装配关系精准无干涉。建模阶段首先拆分调节器整体结构,分为上膜腔盖、调压主腔体、下阀体、进出口接头、调压弹簧座、信号反馈管、紧固螺栓组等独立零部件,每个零件均采用草图驱动特征建模,对膜片安装法兰的密封槽、螺栓孔位的沉头结构、进出口的内螺纹衔接位、调压杆的导向轴段都做了精细化的特征还原,未做过度简化处理,保证模型可直接用于工程出图与装配验证。材质渲染阶段针对不同部件匹配对应工业材质属性:主阀体与接头部分采用铸钢哑光金属材质,还原铸造成型后的细腻磨砂金属质感,边缘做轻微倒角处理避免生硬棱角;膜腔上盖采用同系铸钢材质但表面粗糙度略低,模拟精加工后的装配面效果;紧固螺栓采用镀锌亮面金属材质,与阀体形成材质层次区分;密封膜片位置采用丁腈橡胶深灰哑光材质,还原橡胶件的柔性质感,整体渲染光照采用工业产品展示常用的柔光环境,突出部件结构轮廓与装配层次,无过度曝光或材质失真问题。结构设计上,该调节器采用经典的自力式调压结构,上腔内置调压弹簧与膜片联动机构,通过膜片感知下游压力变化,带动阀杆调整阀口开度实现压力稳定输出,下阀体采用直角式流道设计,进出口采用内螺纹连接形式适配常规工业管路安装,侧面设置的信号反馈管直接连通下游压力腔,保证压力反馈的灵敏度,法兰连接位置均匀布置一圈紧固螺栓,确保膜腔的密封性能,避免调压过程出现气体泄漏问题。设计过程中充分考虑了实际工况的装配合理性,所有活动部件如阀杆、膜片压盘都预留了合理的活动间隙,螺栓孔位与安装面的垂直度、同轴度都在建模时做了公差参考设置,既保证模型的外观展示效果,也兼顾了工程实用性,可用于调压阀产品的结构展示、安装培训课件制作、新品研发的结构验证参考。
- 上一篇:黄铜内螺纹手轮式截止阀三维设计作品
- 下一篇:大口径电动减振蝶阀三维结构设计
- 全部评论(0)
- 模板大小: 1.2 MB
- 售价:10金币
- 下载次数: 1
- 系统要求: SolidWorks2012,效果图,AutoCAD,其它,
- 软件分类: 阀门
