1/4英寸帕克系列制冷阀门三维设计

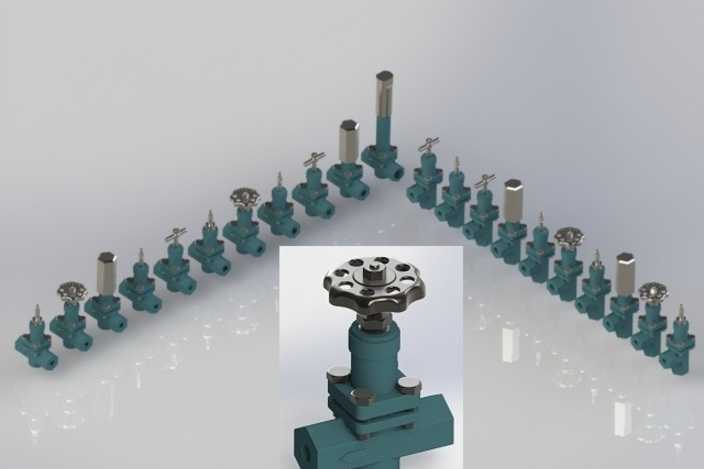

本次三维设计围绕1/4英寸规格的帕克品牌制冷阀门展开，共完成二十种不同配置的阀门结构建模，覆盖制冷管路系统中常见的多类应用场景，包含角度阀、直通式截止阀、承插焊接连接阀、螺纹连接阀、带手轮操作结构阀、配套服务扳手结构阀以及三通式换向阀等多种构型，所有模型均在三维建模环境中完成全参数化搭建，严格遵循制冷阀门的实际工业尺寸比例与装配逻辑。建模过程中首先梳理不同构型阀门的通用基体结构，以阀体作为核心基础零件，先完成阀体的流道腔体、连接端口、安装定位面的特征绘制，针对不同连接形式的端口分别建模：承插焊端口预留标准管材插接深度与焊接坡口结构，螺纹端口严格匹配对应管螺纹的牙型、螺距与公差尺寸，角度阀的流道弯折角度完全符合制冷管路的流体阻力设计要求。针对操作端结构，手轮式阀门单独完成轮辐、防滑纹理、阀杆连接孔的细节建模，手轮表面的凹凸防滑纹路通过阵列特征实现均匀排布，保证操作握持的摩擦力设计还原；服务扳手适配型阀门的阀杆顶端设计标准的扳手卡合结构，匹配制冷系统检修时的专用工具尺寸。所有阀门的装配过程严格按照实际生产的装配顺序完成，添加了阀杆与阀体填料腔的同轴配合、手轮与阀杆的端面压紧配合、密封压盖与阀体的螺纹锁紧配合等完整约束关系，同时在装配环境中通过配置功能实现不同构型的快速切换，无需重复搭建基础结构即可完成多配置的管理。材质渲染阶段，阀体主体采用制冷阀门常用的铸钢哑光青绿色漆面材质，还原工业产品的实际涂装效果，手轮部分采用金属镀铬材质，添加轻微的环境反射效果突出金属质感，密封压盖、连接螺栓等标准件采用发黑处理的碳钢材质，区分不同零件的材质差异。渲染场景搭建时采用柔和的影棚布光，主光源从侧上方投射突出阀门的轮廓结构，辅助光源补全暗部细节避免出现死黑区域，背景采用浅灰色渐变背景突出主体模型，同时将二十款不同配置的阀门沿弧形轨迹排布展示，中心放大展示单款手轮式截止阀的细节结构，清晰呈现阀门的整体外观与核心操作部件形态。设计过程中充分考虑制冷阀门的实际使用工况，所有流道内壁均做平滑过渡处理，避免出现直角结构造成的制冷剂流动阻力增大，阀杆密封部位的填料函结构完整还原，保证模型可用于后续的结构验证、装配模拟以及产品展示类应用，不同构型的连接端口尺寸统一匹配1/4英寸制冷管路的通用标准，可直接导入制冷系统的整体管路装配中完成管路布局设计。
