斯堪尼亚部件注塑成型模具结构设计

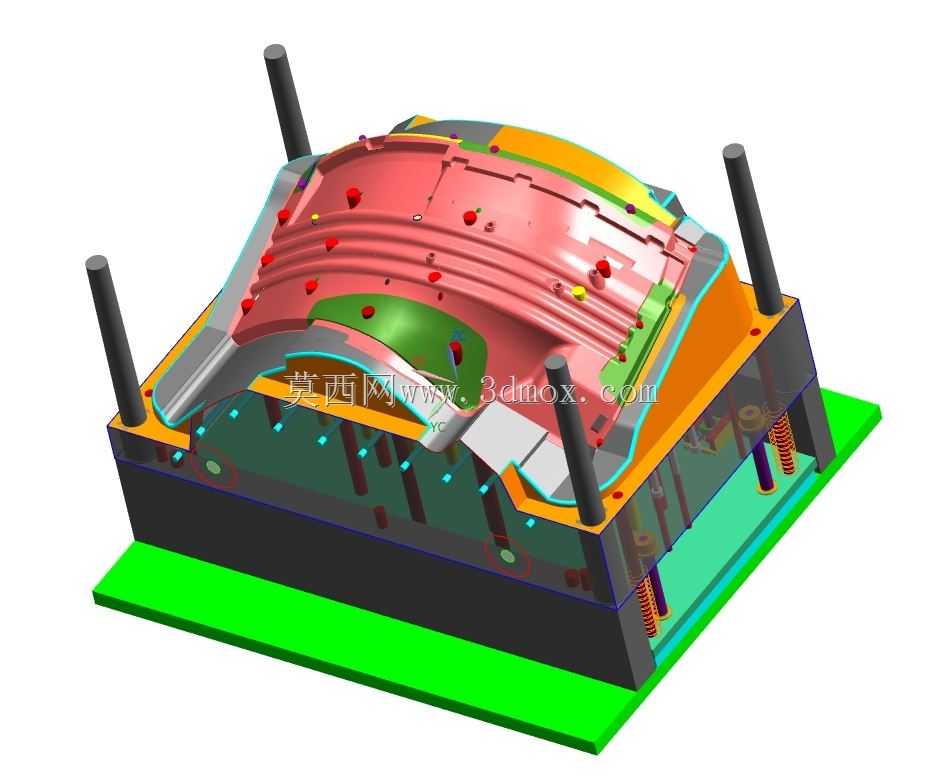

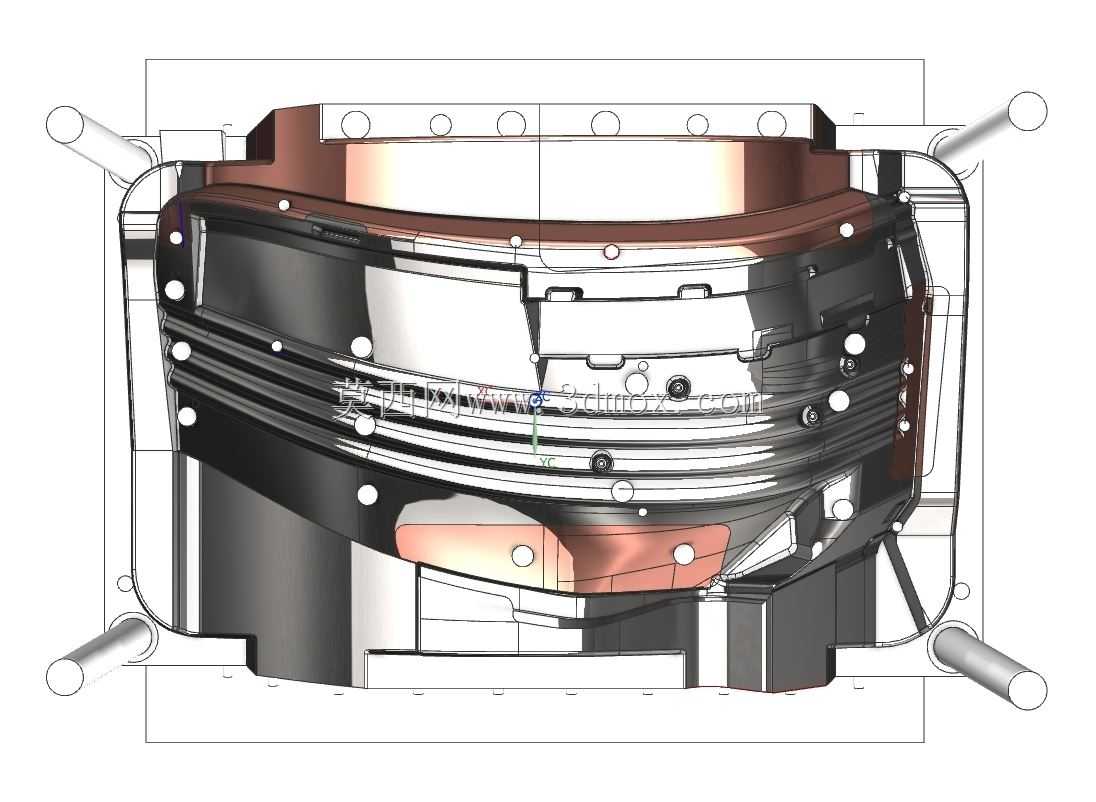

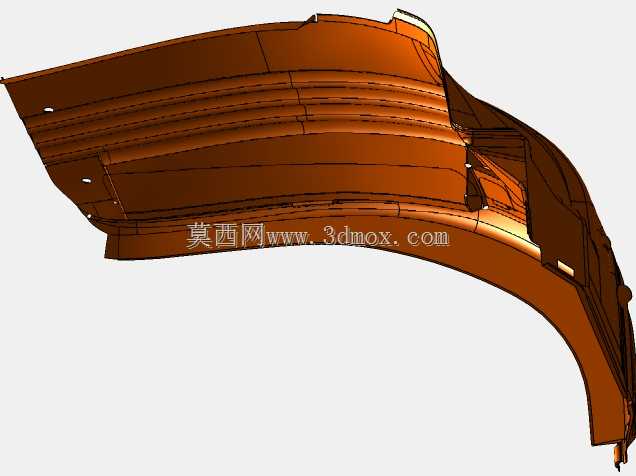

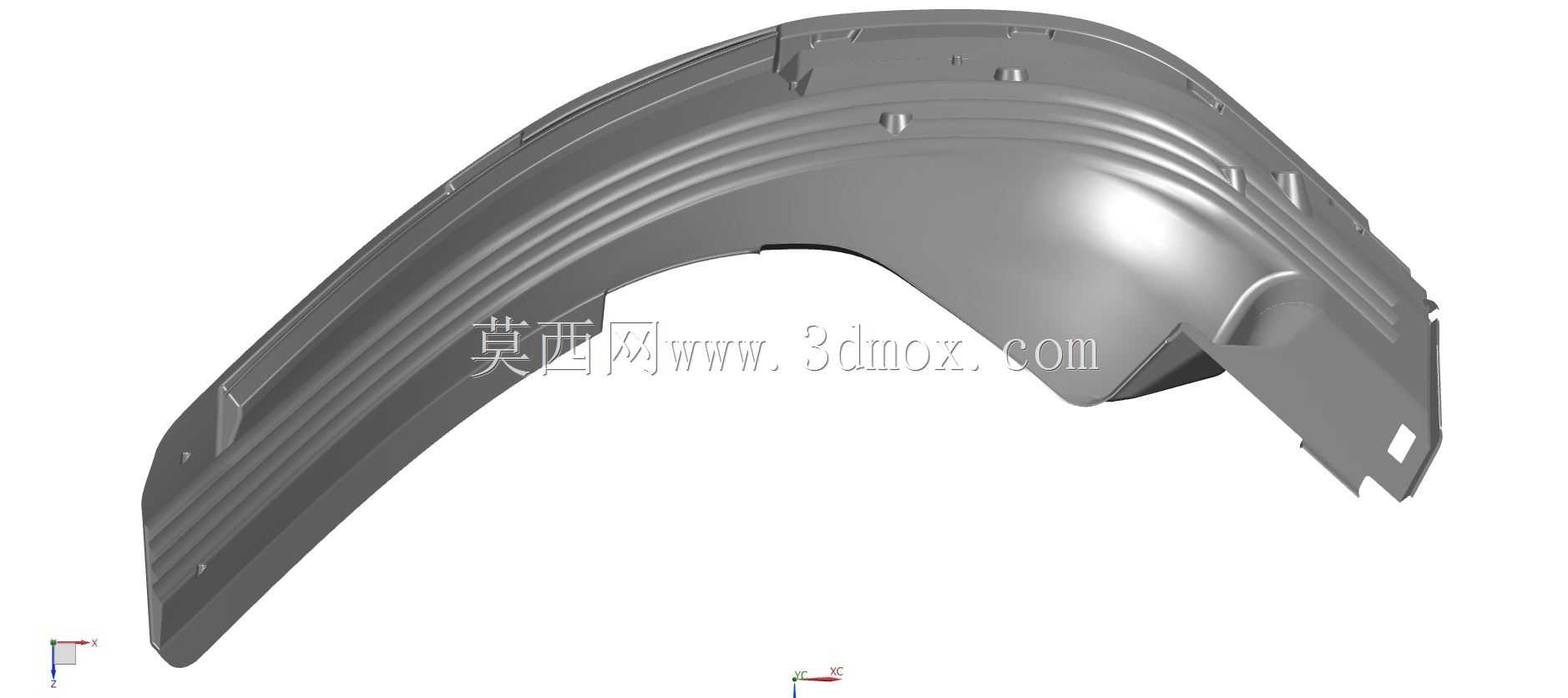

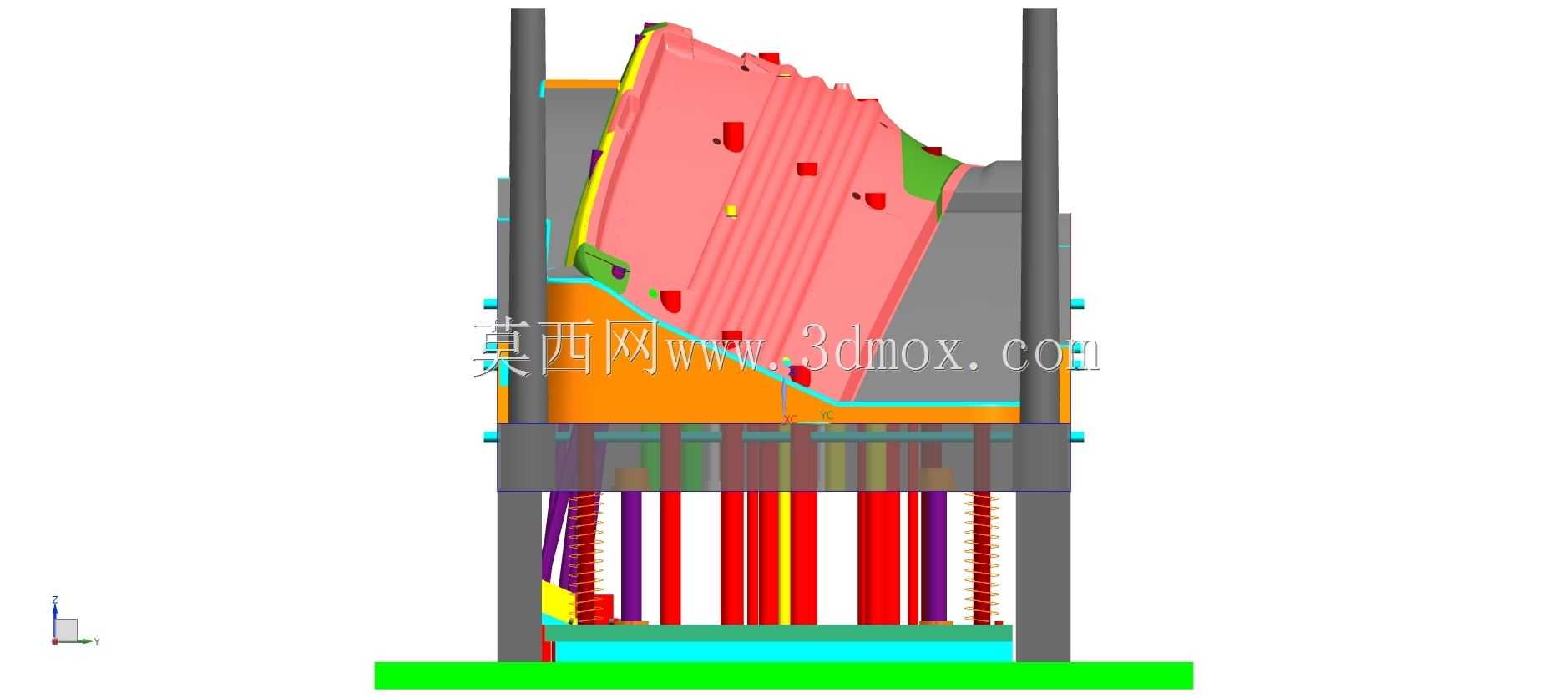

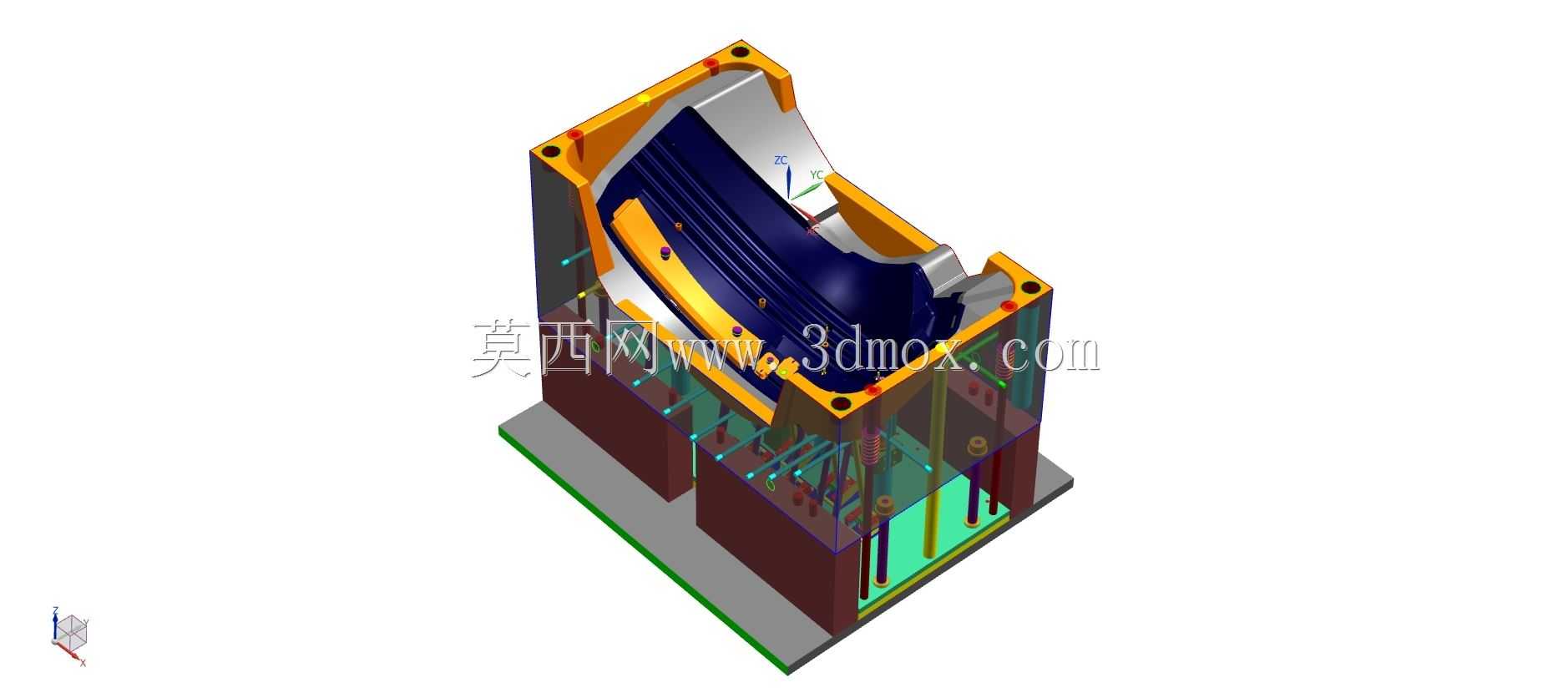

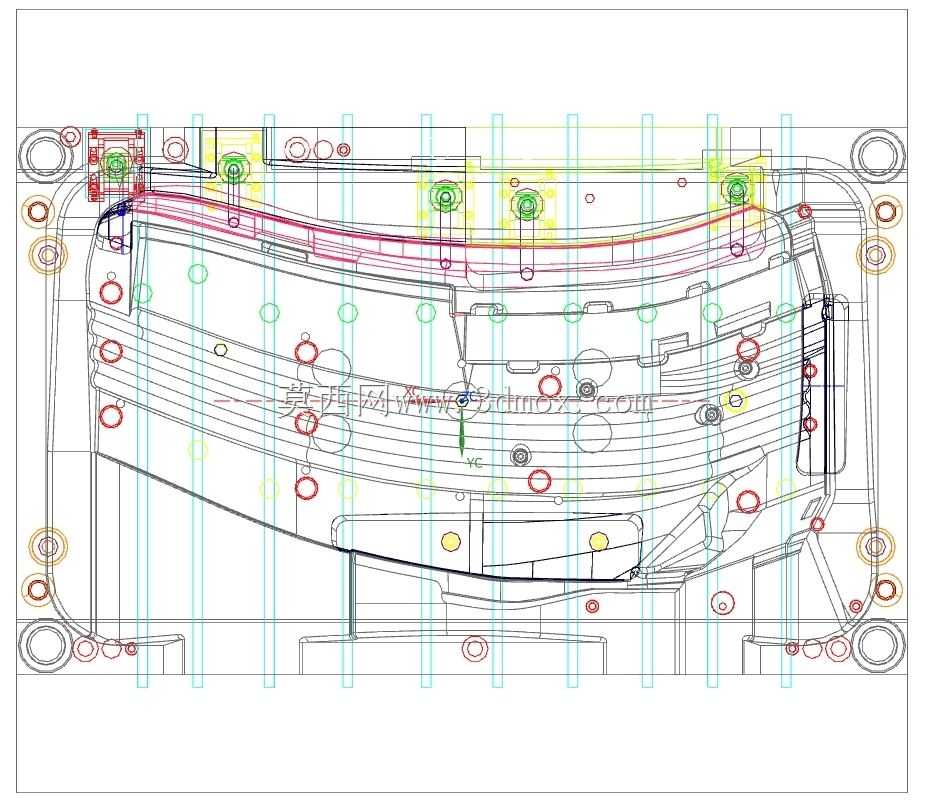

这套模具面向商用车外饰曲面类零部件的批量注塑生产场景，主要适配重型卡车前脸覆盖件的注塑成型工序，可直接搭载于对应吨位的卧式注塑机完成连续化生产作业，产出的制件可直接进入商用车总装环节完成装配，无需额外的二次修型加工。从实际生产用途来看，该模具针对斯堪尼亚车型的特定外饰曲面部件开发，能够精准复现制件的复杂流线型外表面，保证制件的外观质感与装配精度，满足商用车零部件对耐候性、结构强度与外观一致性的严苛要求。在功能特性层面，模具采用细水口进胶结构，进胶点设置在制件非外观面的隐蔽位置，避免进胶痕迹影响制件外观质量；内部集成了随形冷却水路，沿着制件的曲面轮廓排布冷却通道，能够保证制件各区域冷却速率均匀，有效减少制件翘曲、缩痕等成型缺陷，提升成型良品率；顶出系统采用多元件组合顶出结构，针对制件的深腔、曲面区域匹配对应的顶出元件，保证顶出力均匀分布，避免顶出过程中制件出现变形、顶白等问题；模具的导向定位系统采用高精度导柱导套配合锥面定位结构，合模过程中可实现精准对位，保证型腔与型芯的同轴度，避免成型过程中出现飞边、错位等问题。设计思路上，整套模具围绕制件的复杂曲面特征展开，首先根据制件的外观面要求确定分型面位置，将分型面设置在制件轮廓的最大截面处，既方便开模后制件顺利脱出，也能减少分型线对制件外观的影响；针对制件的深腔结构，在型芯侧设计了专门的排气结构，避免注塑过程中型腔内部困气导致制件出现烧焦、缺胶等缺陷；冷却系统的设计充分考虑了制件不同位置的壁厚差异，在壁厚较大的区域适当加密水路排布，保证冷却效率匹配，缩短整体成型周期。在安装边界与尺寸层面，模具的模架采用标准非标结合的定制结构，整体外形尺寸适配常用的350吨级卧式注塑机的安装参数，定位圈尺寸、浇口套规格均匹配对应注塑机的炮嘴标准，模具的顶出行程、开模行程经过精准核算，既保证开模后有足够的空间取出制件与浇注系统凝料，也不会超出注塑机的行程上限；模具的吊装孔、锁模孔均按照标准规格设置，方便生产过程中的吊装、装夹作业，可快速完成机台上下模操作，减少换模等待时间。
