汽车内饰件注塑模具分模结构设计

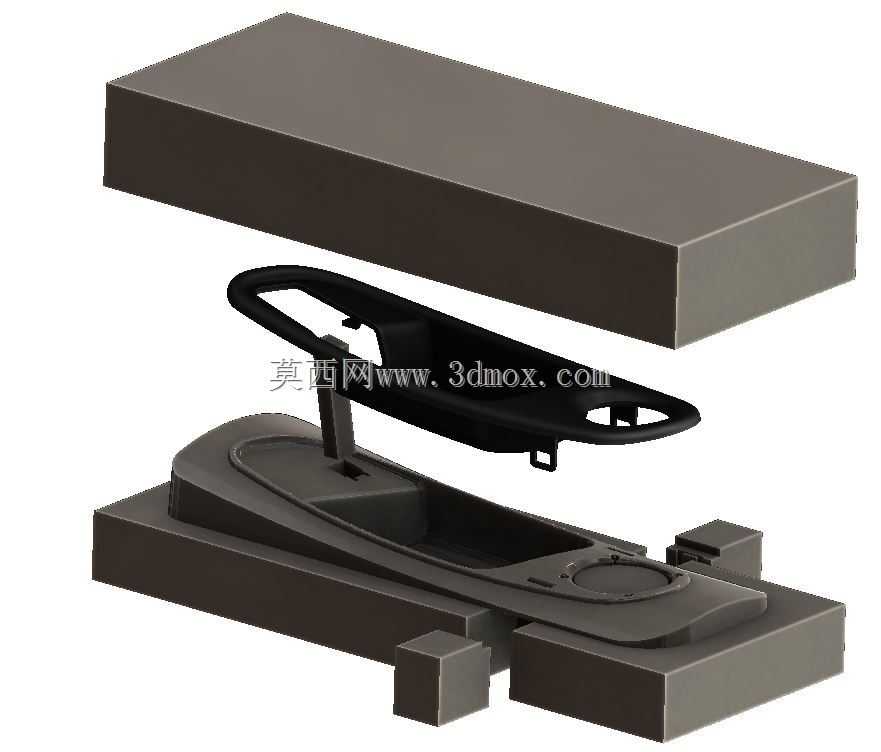

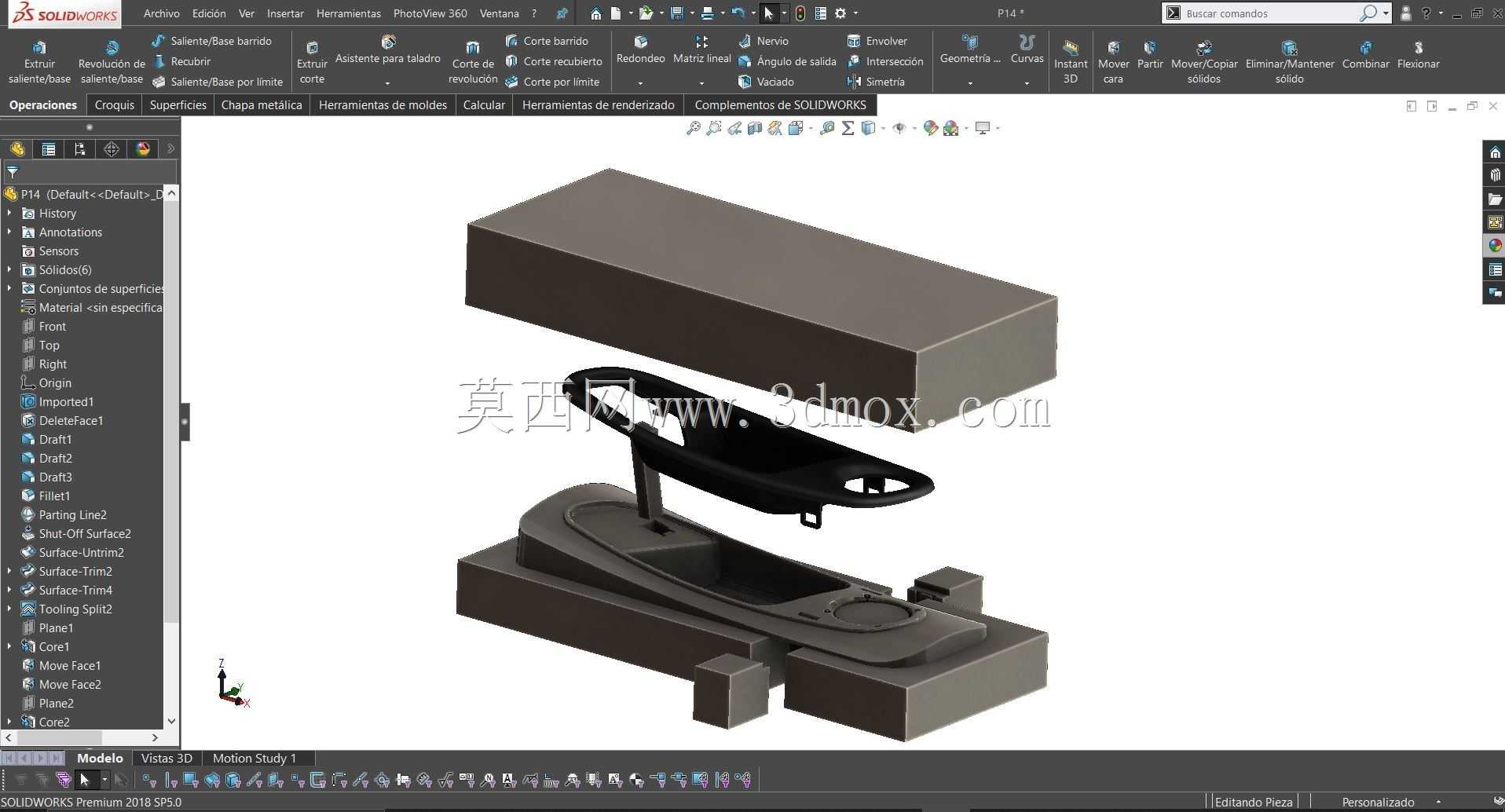

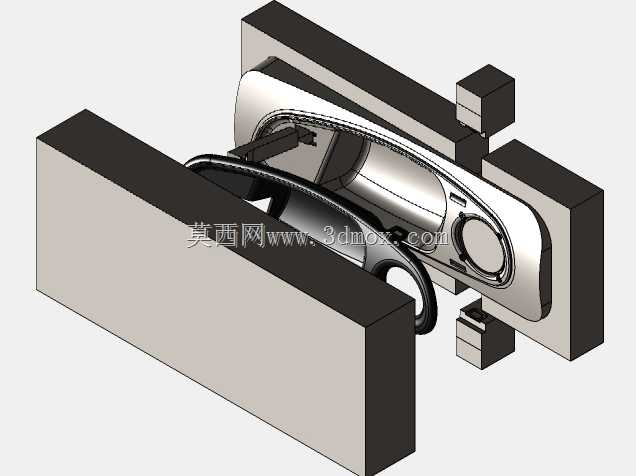

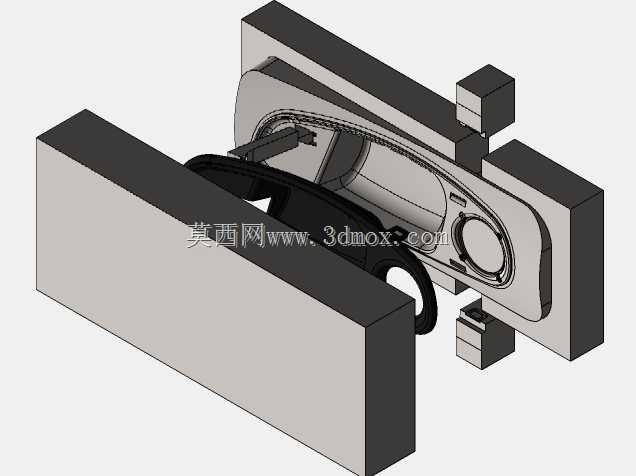

这套模具针对汽车座舱内侧扶手类塑料件开发，适配乘用车内饰件批量注塑生产场景，对应成型设备为卧式注塑机，可直接匹配常规160吨锁模力机型的安装孔位，模架整体采用标准龙记模胚规格，长宽方向安装边界控制在350mm×280mm范围内，厚度方向总装尺寸不超过320mm，无需对注塑机拉杆间距做额外改造即可上机装夹。成型塑件为带曲面弧度的内饰扶手件，表面要求做细晒纹处理，不允许出现明显熔接痕、缩印等外观缺陷，因此在进胶方案上选择了侧边潜伏式浇口，开模时可自动切断浇口凝料，减少后续人工修剪工序，适配自动化连续生产需求。模具分模面完全贴合塑件的外轮廓曲面走势，在塑件侧边带倒扣的安装卡扣位置，设计了斜顶抽芯结构，斜顶倾斜角度控制在6度以内，既保证抽芯行程足够脱出倒扣，又避免斜顶角度过大导致运动卡滞，斜顶与型芯的配合间隙控制在0.02mm以内，既防止飞边产生，又保证滑动顺畅。冷却回路采用随形排布设计，在型腔侧距离成型面15mm位置开设直径10mm的冷却水孔，型芯侧则结合斜顶的排布空间，采用隔水片式冷却结构，保证成型过程中模温均匀控制在40-60摄氏度区间，减少塑件冷却不均导致的翘曲变形问题。顶出系统采用顶针+推块组合的方式，在塑件的加强筋、安装柱等不易填充的位置对应布置顶针，在塑件大平面边缘位置设置矩形推块，避免顶出时塑件表面出现顶白、顶穿缺陷，顶针排布时同步避开冷却水路与螺丝孔位，保证各机构运动无干涉。整套模具的导向系统采用导柱导套配合，在模架四个角位布置直径30mm的导柱，导柱有效导向长度大于开模行程10mm以上，合模时可实现精准定位，避免型腔型芯错位导致塑件壁厚不均。在模具的分型面周边开设了排气槽，排气槽深度控制在0.02mm，对应塑料熔体最后填充的位置布置，可快速排出型腔内的空气，避免塑件出现烧焦、缺胶等成型缺陷。实际生产验证中，这套模具的成型周期可控制在35秒以内，塑件尺寸精度可达到MT5级标准，完全满足汽车内饰件的装配公差要求，塑件成型后无需大量后处理即可直接进入内饰装配工序。
