型材弯曲加工设备结构设计方案

这款型材弯曲加工设备，主要面向金属型材加工领域的批量成型作业场景，在钢结构加工、五金型材生产、护栏构件制作、非标框架加工等生产环节中承担核心的型材弯制成型工序，可适配平面型材、角材、杆类型材、通道类型材、工字梁等多种常见截面的金属型材加工需求，通过调整进给与压合参数，能够将直条型材弯制成设计所需的弧度、环形或特定角度的弯型构件，替代传统的火焰加热弯制、人工敲制等低效加工方式，大幅提升型材弯制的成型精度与加工一致性，降低作业人员的劳动强度。

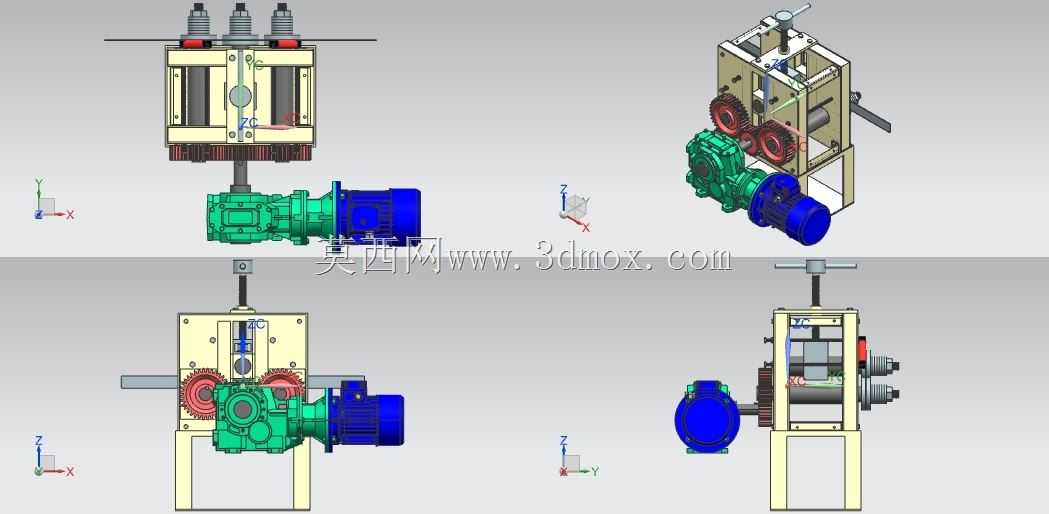

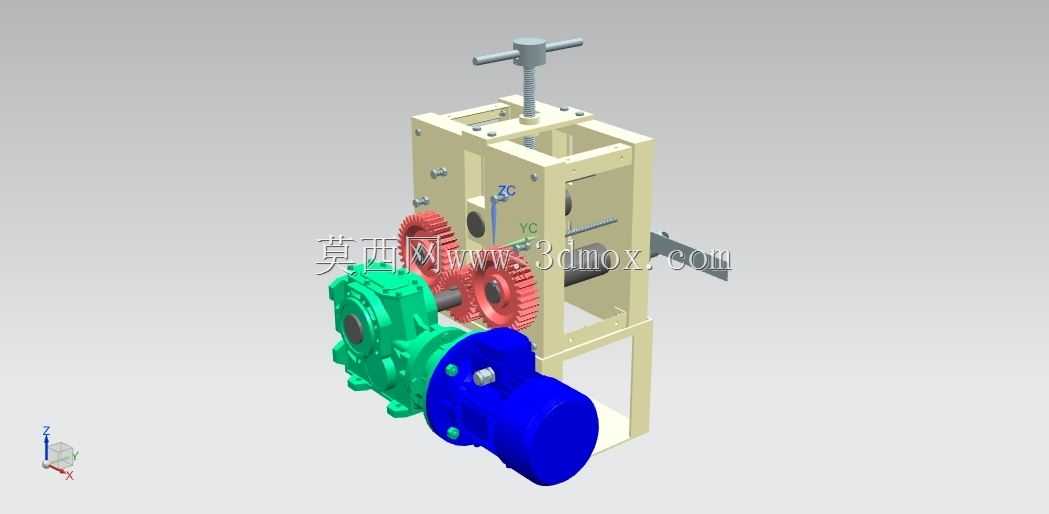

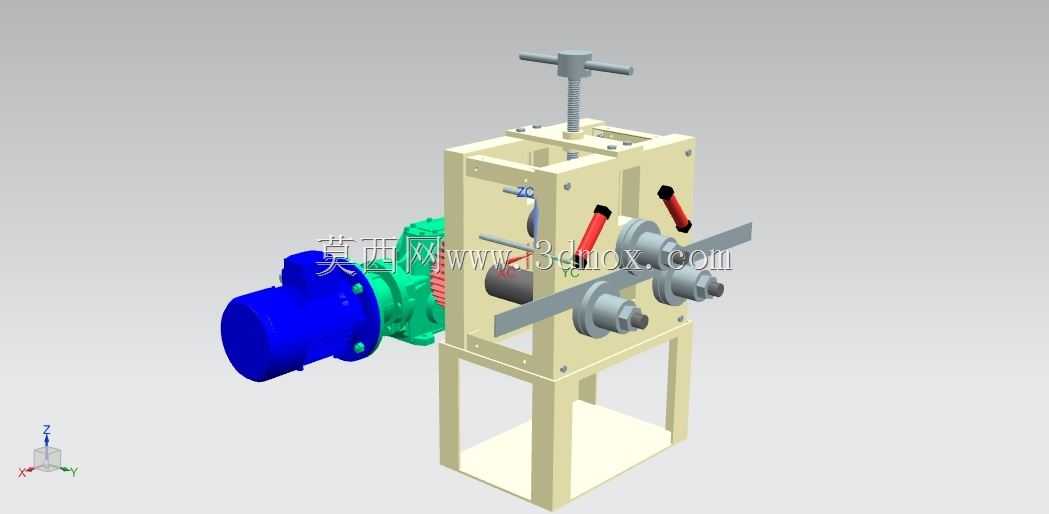

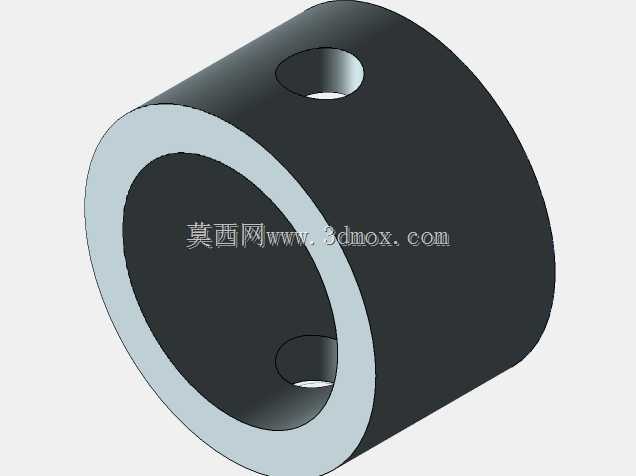

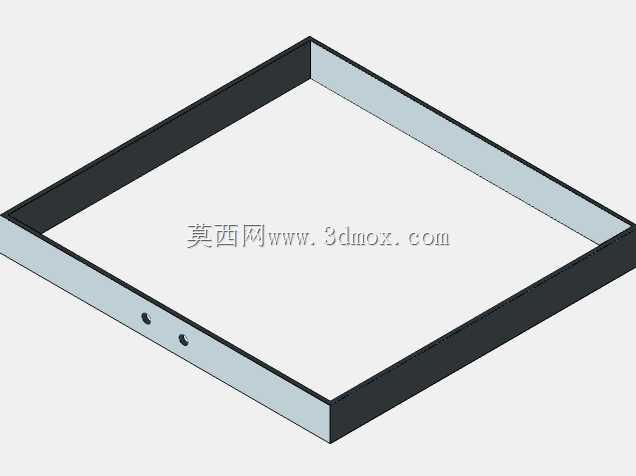

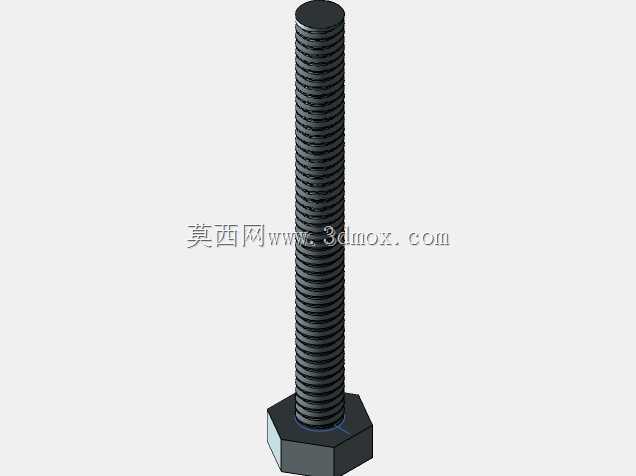

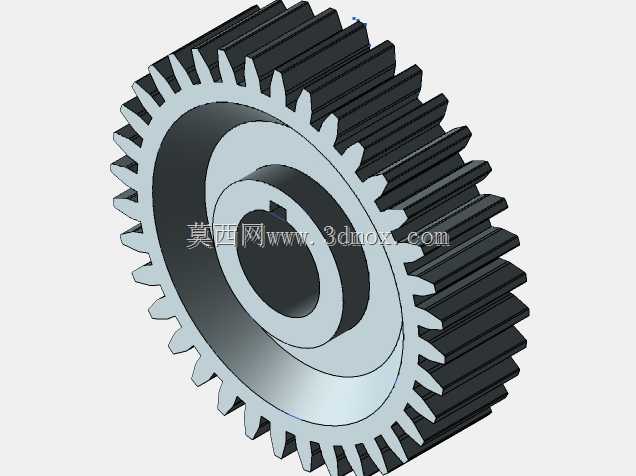

从功能特性来看，该设备采用电机搭配减速机构的动力输入方案，通过多组啮合齿轮完成动力传递与扭矩放大，为型材弯曲提供足够的压合与进给驱动力；设备顶部设置手动调节机构，可通过旋转手轮调整压辊的下压行程，以此适配不同厚度、不同截面尺寸的型材加工需求，同时可灵活控制型材的弯曲半径，满足多样化的弯型工艺要求。设备的机架采用框架式焊接结构设计，整体刚性充足，能够承受弯制作业过程中的大扭矩反作用力，避免作业过程中出现机架形变影响加工精度的问题；传动齿轮组采用外置式布局设计，既便于日常的润滑维护与故障排查，也能通过齿轮啮合的直观反馈判断传动状态，降低设备的运维难度。动力端的减速单元与驱动电机采用同轴直连的安装方式，减少了传动链路的动力损耗，提升动力传递效率的同时也压缩了设备的整体横向尺寸。

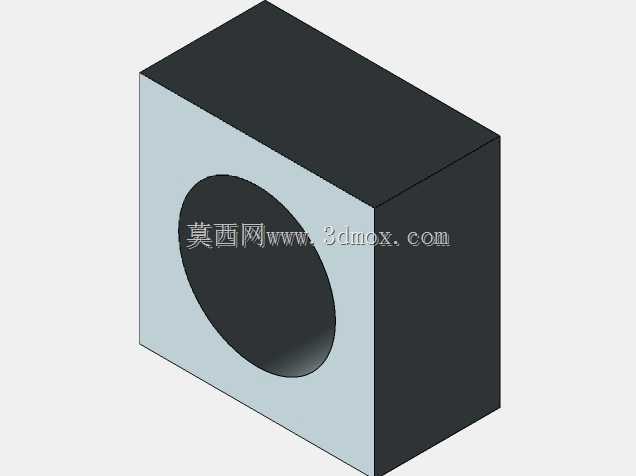

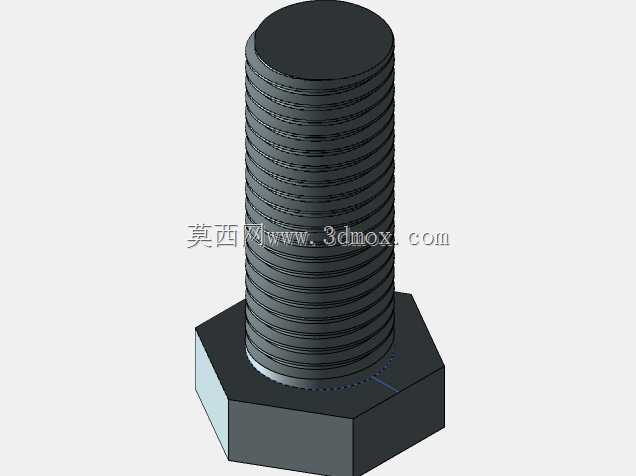

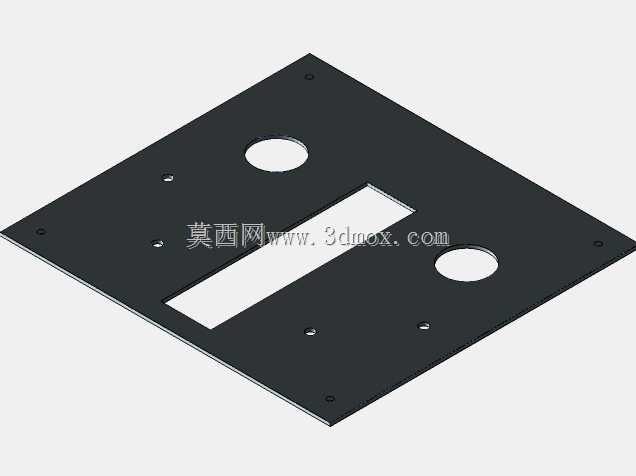

在安装边界方面，该设备整体采用立式布局设计，底部预留有标准的安装固定孔位，可直接固定在车间混凝土地面或配套的设备安装基座上，无需额外搭建复杂的安装平台；设备的进料端与出料端预留了足够的型材输送空间，可适配长度6米以内的常规型材上下料作业，安装时仅需在设备前后预留1.5倍最长加工型材长度的操作空间，即可满足日常上下料、参数调整与维护作业的空间需求；设备的操作调节端设置在机架侧方，符合一线作业人员的操作习惯，无需额外搭设操作平台即可完成参数调节、进料导向等常规操作。设计过程中充分考虑了不同型材的加工受力特点，压合辊的位置设计兼顾了不同截面型材的受力点分布，避免弯制过程中出现型材截面畸变、局部褶皱等质量问题，保障弯制成品的成型质量。
