斗式提升机用焊接衬销式输送链条结构

　　在散料垂直输送的工业场景中，斗式提升机的牵引构件可靠性直接决定整线连续运行时长，这款焊接衬销式链条正是针对斗提机重载、多粉尘、连续运行的工况开发的核心牵引部件。不同于普通传动链条侧重动力传递的设计逻辑，这类输送链条需要同时承担料斗安装承载、长距离循环牵引、交变载荷耐受的多重功能，设计阶段首先要匹配斗提机的上下链轮啮合参数，链节节距公差控制在微米级，避免运行中出现跳齿、卡滞问题，同时要考虑垂直段运行时链条的自重拉伸量，在链板、销轴的选材和热处理工艺上做针对性强化。从结构细节来看，链条采用焊接衬套配合销式连接的结构，相比传统铆接结构，衬套与外链板通过焊接工艺形成刚性整体，能有效避免斗提机运行中频繁启停、

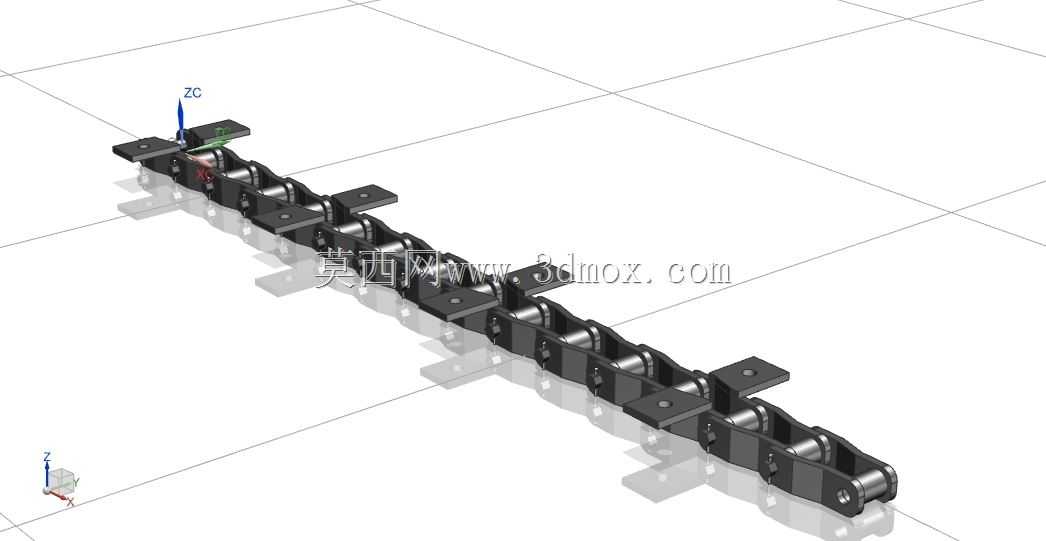

　　料斗装载物料产生的冲击载荷导致的衬套转动、销轴窜动问题，延长链条整体服役寿命。每间隔固定节距设置的带安装孔附板，是专门为料斗安装预留的接口，附板与链板采用一体化冲压后焊接成型，安装孔的位置度经过严格校核，保证料斗安装后不会出现偏斜，避免运行中料斗刮碰机壳、撒料的问题。设计过程中需要重点考量安装边界尺寸：链条整体宽度要匹配斗提机尾部张紧装置的导轨槽宽，避免运行中出现侧向摆动；销轴两端的伸出长度要控制在链轮齿宽的容纳范围内，防止与机壳侧壁产生摩擦；附板的安装面高度要保证料斗安装后，料斗边缘与机壳内壁预留足够的安全间隙，同时兼顾物料装载量的最大化。在实际工况适配方面，这类链条多用于粮食、建材、矿山散料的垂直提升场景，

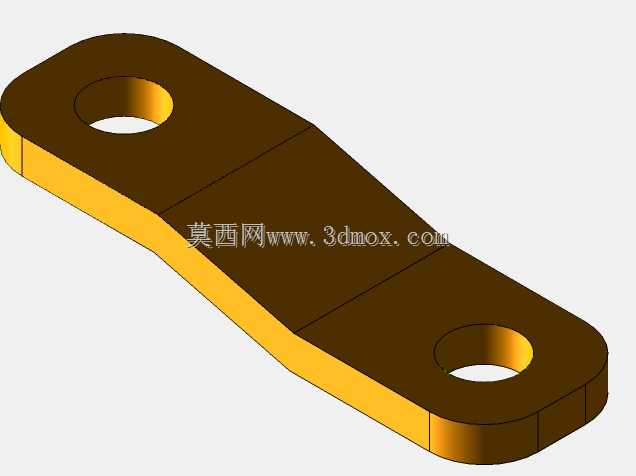

　　运行环境中往往存在大量粉尘、颗粒，因此链板间隙、衬套与销轴的配合间隙做了针对性优化，既保证铰接部位转动灵活，又能避免大颗粒粉尘进入配合面造成磨粒磨损。链条的铰接部位采用了适配低速重载的间隙配合，配合面的粗糙度经过严格控制，减少运行中的摩擦阻力，降低驱动端的功率损耗。不同于水平输送设备的链条，垂直提升用的链条在回程段会承受反向弯折，因此链板的外形采用了等强度设计，在铰接孔周边做了应力释放的圆弧过渡，避免长期交变载荷下出现链板疲劳断裂的问题。建模过程中，每一个链节的铰接副都按照实际装配约束设置，能够真实模拟链条绕链轮转动的弯折状态，附板的安装孔位完全按照实际加工尺寸定位，可直接用于后续料斗安装的干涉检查、整机虚拟装配验证。

　　对于设备选型人员来说，可通过该三维模型直接核对链条与链轮的啮合包角、张紧行程的匹配度，提前预判安装过程中可能出现的干涉问题；对于结构设计人员，模型中链板的厚度参数、衬套的焊接位置、销轴的直径配比，都可作为同类型输送链条设计的参考基准，尤其是附板与链节的间距设置，充分考虑了不同规格料斗的安装兼容性，可适配多种容积的钢制料斗、塑料料斗安装需求。在运行特性上，这种焊接结构的链条相比普通可拆卸链条，整体刚性更强，垂直运行时的晃动量更小，能够适配更高的提升高度，减少运行过程中的动态冲击，降低整机运行的噪音水平。设计时还充分考虑了链条的维护便利性，销轴的端部采用了可拆式的锁止结构，在长期运行出现磨损后，可快速拆卸更换单节受损链节，无需整链报废，降低设备后期维护成本。
