散料输送设备用多齿啮合链轮结构

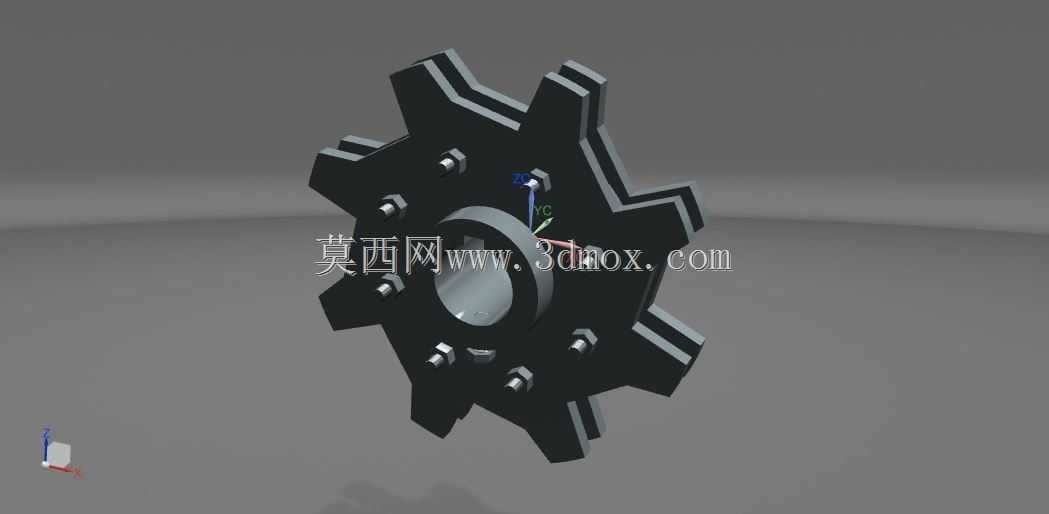

　　在矿山、港口散货堆场、粮食仓储、建材骨料加工这类连续散料输送工况里，链轮作为埋刮板输送机、FU型链式输送机、鳞板输送机这类散料输送设备的核心传动啮合部件，直接决定了整条输送线的运行稳定性与负载传递效率，和普通精密传动链轮不同，散料输送场景下的链轮长期处于多粉尘、偶有颗粒卡滞、负载波动大的工作环境，设计时不能照搬通用链轮的参数逻辑。这款链轮采用分体式齿圈与轮毂组合的结构思路，齿部设计为带侧导向挡边的多齿结构，每个齿的啮合面做了适配散料输送链的轮廓修形，齿侧预留了微小的容屑间隙，避免散料颗粒卡在链节与齿槽之间造成跳齿、卡滞甚至断齿故障。轮毂部分采用中心通孔加周向均布紧固螺栓的安装结构，中心孔的尺寸适配常规输送设备的主动轴径公差范围，

　　周向的螺栓孔位按照通用输送链轮的安装孔距标准排布，不需要额外加工转接法兰就能直接替换同规格的老旧链轮，降低现场运维的改造成本。齿圈部分的厚度匹配对应规格输送链的内节内宽，齿顶的导向凸缘能在链条运行出现小幅横向偏移时自动导正链条，避免链条脱轨掉链，这一点在长距离输送、多段拼接的输送线上尤为重要——长距离输送时链条在运行过程中会因为料层负载不均、机架微量变形出现横向窜动，普通无挡边链轮很容易出现链条爬齿、脱槽的问题，带导向挡边的齿形能把链条的横向窜动量限制在啮合允许的范围内。从安装边界来看，这款链轮的轴向总宽度控制在同规格输送链配套链轮的常规尺寸区间内，齿顶圆直径适配对应型号输送链的节距参数，安装时不需要改动设备的机架侧板开孔、

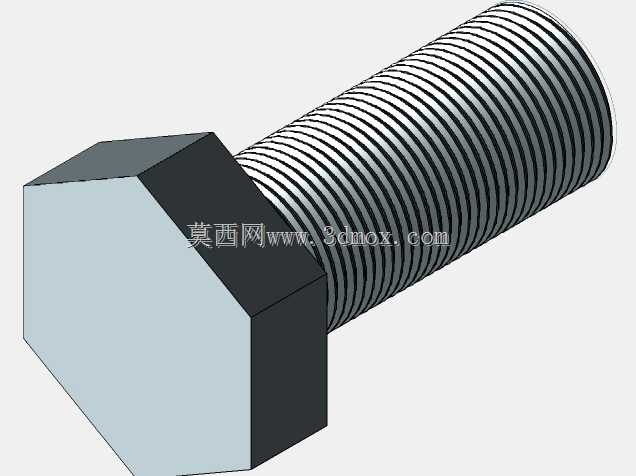

　　轴承座位置，只要核对轴径、键槽尺寸与孔位分布就能直接装配。设计时特意将齿部的啮合受力面做了加厚处理，因为散料输送工况下启动瞬间的冲击负载往往是额定负载的2-3倍，尤其是料层堆满时的重载启动，齿根如果按照普通轻载链轮的厚度设计，很容易出现齿根弯曲疲劳断裂，加厚的齿根结构能大幅提升冲击负载下的结构强度，周向均布的紧固螺栓采用高强度等级的预紧设计，能避免运行过程中螺栓松动造成齿圈与轮毂相对错位。另外，齿面的轮廓修形没有采用完全贴合链节滚子的全圆弧设计，而是在齿槽底部预留了微小的排料空间，当有细颗粒散料进入啮合位置时，颗粒会被挤到齿槽底部的预留空间里，不会被夹在滚子与齿面之间造成啮合点的硬磨损，

　　这一细节设计能有效延长链轮在高粉尘散料工况下的使用寿命，减少日常运维的更换频次。在实际选型适配时，只要确认输送链的节距、滚子直径、内节内宽，以及设备主动轴的轴径、键槽规格、安装孔分布圆直径，就能直接匹配这款链轮，不需要重新做结构改型，对于散料输送线的运维备件替换、新设备的结构设计选型都能直接复用三维结构，减少重复建模的工作量，也能避免自行设计时出现齿形参数不匹配、安装尺寸干涉的问题。
