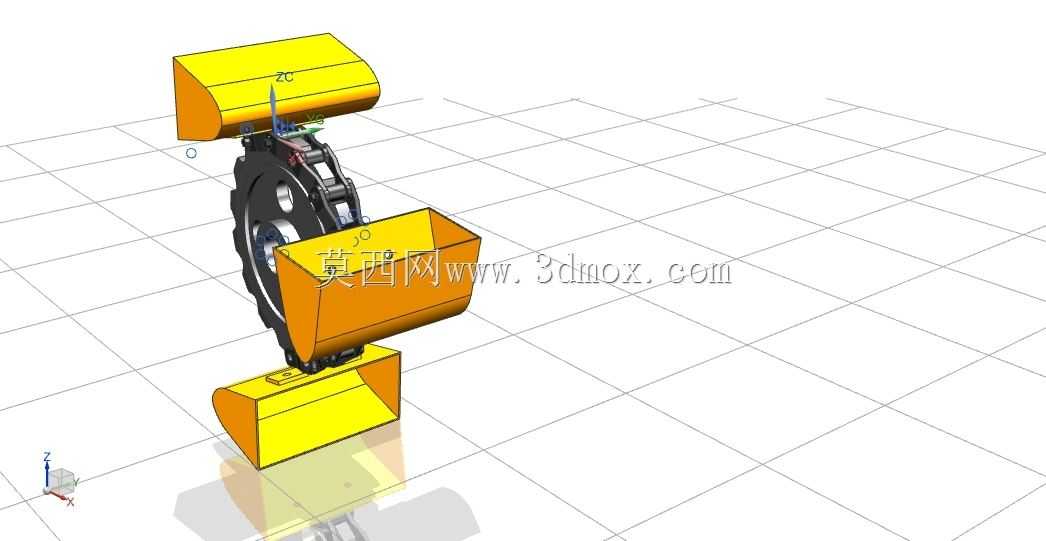

带链条铲斗结构的斗式输送提升装置

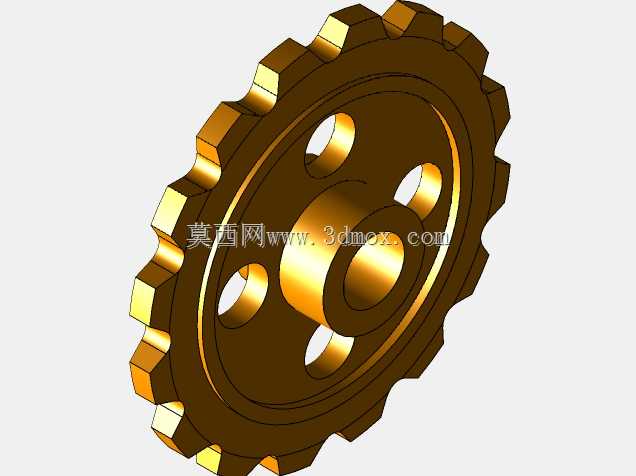

　　在散状物料垂直输送的作业场景里，这类带链条与铲斗的提升结构，是粮食加工、建材生产、矿山散料转运环节里十分常见的核心输送部件，和皮带式提升结构相比，链条牵引的形式能适配更大比重的物料输送，也能承受更高的牵引载荷，不会出现皮带打滑、跑偏的常见故障，在磨琢性较强的颗粒、小块状物料输送工况里适配性更强。这套结构的核心牵引件是配套的传动链条，链轮作为和链条直接啮合的传动部件，齿形的设计完全匹配所用链条的节距参数，安装时需要保证链轮的端面跳动量控制在合理区间，避免链条运行时出现卡滞、偏磨的问题，链轮的轮毂部分做了加厚处理，能承受长期交变载荷下的应力冲击，键槽的位置和尺寸适配常规的输出轴安装标准，不需要额外做转接加工就能和驱动端的输出轴配合。

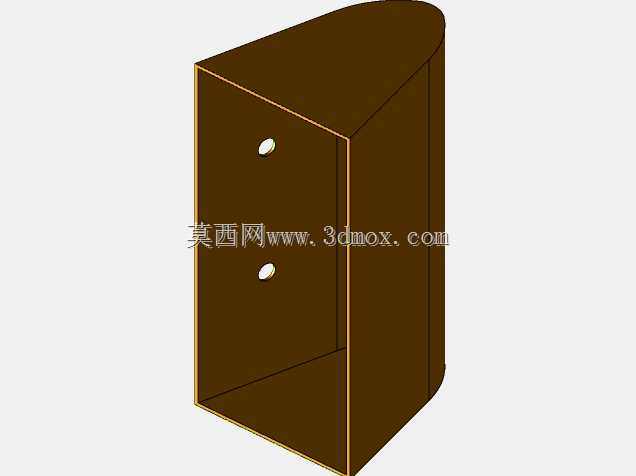

　　和链条固定连接的铲斗，是直接承载物料的部件，铲斗的开口角度、深度都经过实际输送工况的验证，在下部进料段能顺畅舀取料仓内的散状物料，不会出现舀料不全、物料撒漏的问题，当铲斗随链条运行到上部卸料段时，依靠重力和离心力的共同作用，能把斗内的物料完全卸入出料溜槽，不会出现粘料、存料的情况，铲斗和链条的连接位置做了加强筋结构，避免长期装载重料时出现连接部位开裂、变形的问题。设计这类结构的时候，首先要确定的是整机的提升高度和输送产能，以此反推链条的型号、链轮的齿数以及铲斗的容积和安装间距，链轮的齿数选择不能过少，否则会让链条运行时的动载荷增大，加剧链条和链轮的磨损，也不能过多，否则会让整机的结构尺寸不必要地增大，增加制造成本和安装空间占用。

　　安装边界上，这套链轮-链条-铲斗的组合结构，下部的张紧段需要预留足够的张紧行程，一般是链条节距的整数倍，方便后期链条磨损后做张紧调整，上部驱动端的链轮安装位置，需要和出料口的位置做精准匹配，保证卸料时物料的抛物线轨迹正好落入出料溜槽内，不会出现回料的问题，两侧的机壳内壁和铲斗的侧边需要预留合理的间隙，既不能间隙过大造成物料从缝隙撒落，也不能间隙过小导致铲斗运行时和机壳发生刮碰。实际应用里，这类结构常用来输送砂石、水泥熟料、粮食颗粒、煤块等散状物料，和其他垂直输送设备相比，它的结构紧凑，占地面积小，能在比较狭小的厂房空间内实现大高度的物料提升，而且整机的密封性较好，输送粉料的时候不会出现大量粉尘外溢的情况，能满足车间的环保作业要求。

　　日常维护时，只需要定期检查链条的张紧度、链轮齿面的磨损情况，以及铲斗的连接螺栓是否松动，就能保证设备长期稳定运行，不需要做复杂的拆解保养。在建模过程中，链轮的齿形是按照链条的啮合参数做的精确建模，齿面的曲线完全符合啮合传动的轨迹，能直接用来做运动仿真，验证链条运行时的干涉情况，铲斗的薄壁结构也做了等厚度的建模处理，能直接导出做钣金展开或者铸造工艺的参考，链条的链节之间做了转动副的约束预留，导入仿真软件后可以直接添加驱动做整机的运行模拟，验证不同转速下的卸料轨迹是否符合设计要求，给后续的整机结构优化提供准确的三维参考。
