棕榈鲜果笼式翻转倒料装置结构设计

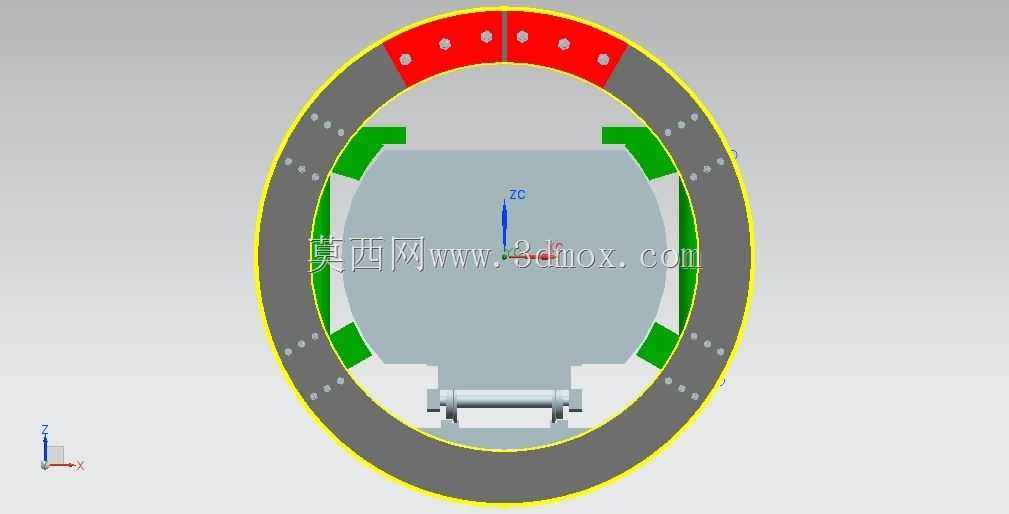

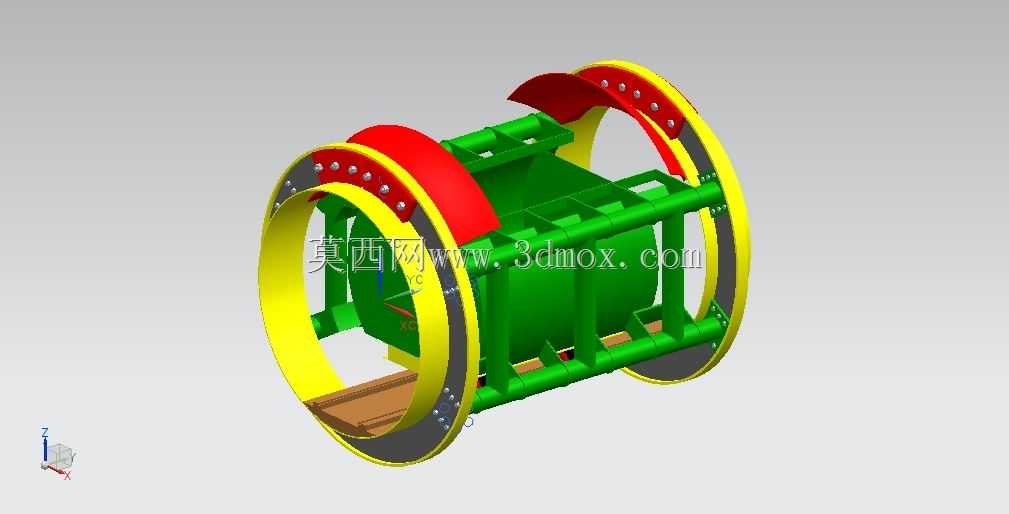

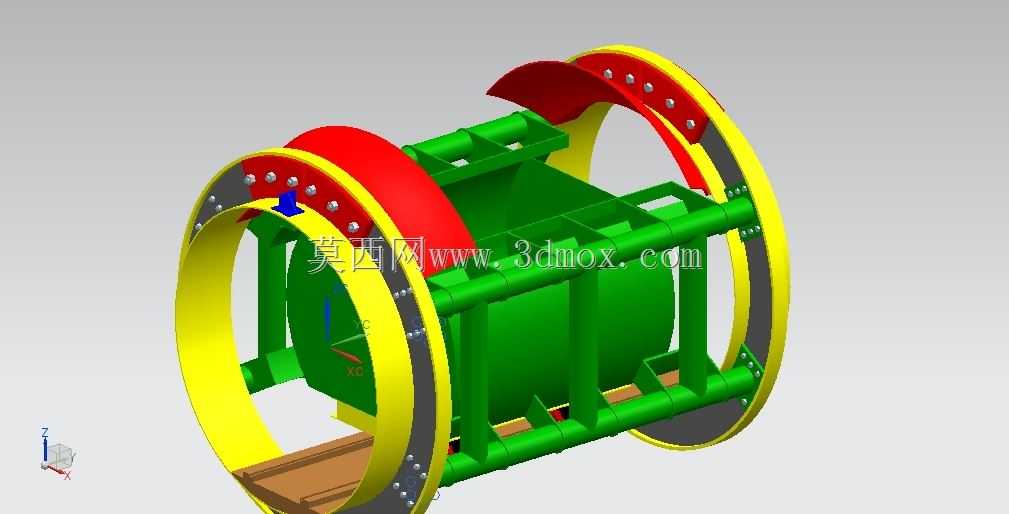

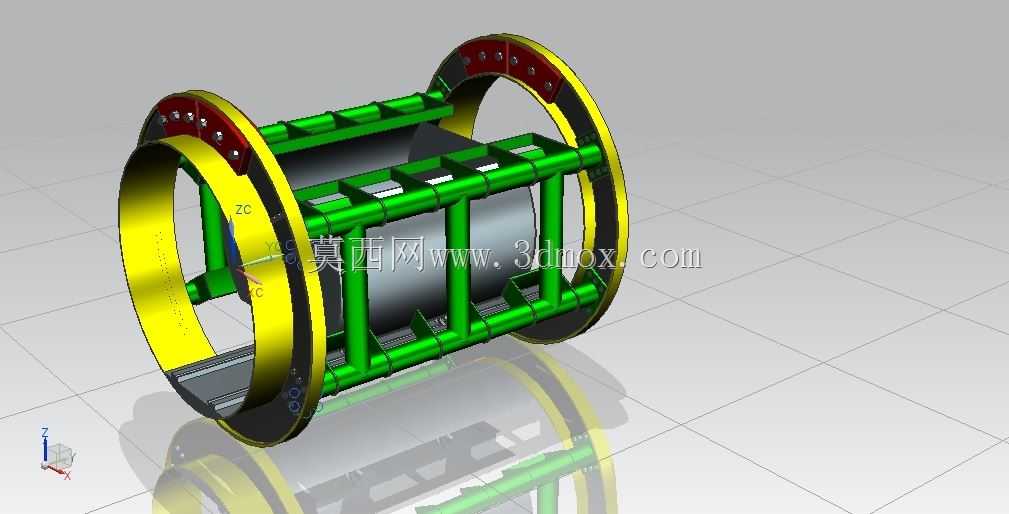

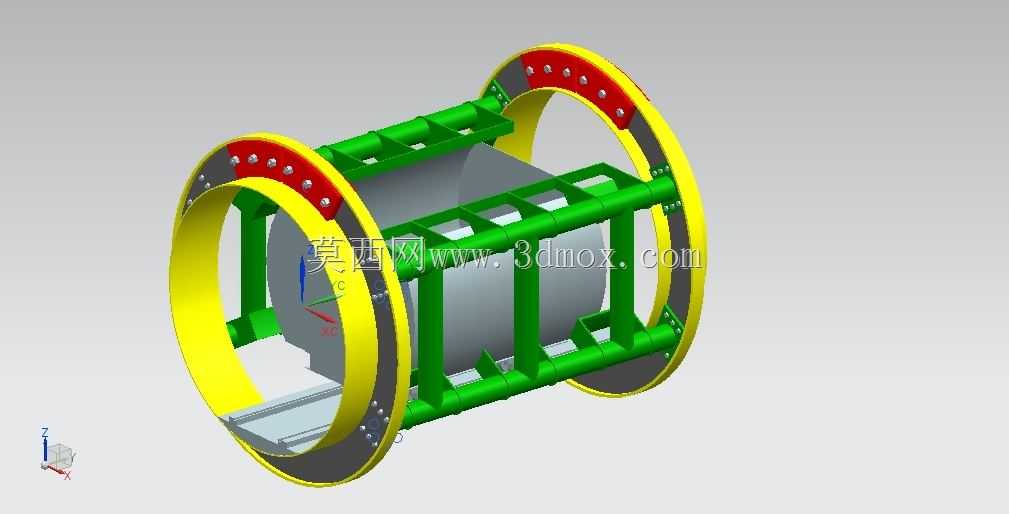

在棕榈油加工的前端预处理生产环节中，鲜果串从种植园采收运输至加工厂后，首先需要完成批量卸料与果料转送的工序，传统的人工卸料或简易翻斗装置存在卸料残留多、作业效率低、果料易洒落损耗的问题，这款笼式翻转倒料装置正是针对该场景的作业痛点开发的专用卸料设备，主要适配装载棕榈鲜果串的料笼完成自动翻转倒料作业，可将料笼内盛装的新鲜棕榈果束整体倒置旋转，顺畅将果料倾倒至下游的果料输送或提取处理装置中，大幅降低人工卸料的劳动强度，减少果料在转运卸料环节的洒落损耗，保障棕榈油预处理产线的连续化作业节奏。从功能特性来看，该装置采用两端支撑的笼式框架结构，主体承载框架采用高强度型材焊接成型，两端设置大直径回转支撑轮缘，轮缘外侧搭配耐磨导向结构，可保障笼体旋转过程中的运行平稳性，避免旋转过程中出现偏摆、卡滞的问题；笼体内部设置适配标准料笼的定位限位结构，料笼推入笼体后可通过侧边的压紧固定结构完成锁止，防止翻转过程中料笼滑落；轮缘上的红色端盖区域为驱动啮合与定位检测的安装位，可根据产线产能需求搭配齿轮驱动或摩擦轮驱动方案，实现0-180度范围内的平稳翻转，翻转到位后可自动触发料门开启机构完成果料倾倒，倾倒完成后自动回位等待下一个料笼进入，整个作业循环可与前后段的输送线完成信号联动，无需人工反复对位操作。在设计思路上，该装置优先考虑了鲜果处理场景的作业特殊性，整体框架采用开放式的栏栅结构，既能够减轻设备自身重量，降低驱动系统的负载，也能够在翻转过程中让果料表面携带的泥沙、碎叶等杂质提前从栏栅间隙掉落，减少杂质进入后续榨油工序影响毛油品质；支撑轮缘采用黄黑相间的安全警示配色，轮缘边缘设置圆滑过渡结构，避免作业过程中剐蹭操作人员或料笼表面；笼体内部的承载轨道与车间内的料笼输送轨道标高保持一致，料笼可直接从输送线推入笼体内部，无需额外的提升转运动作，大幅缩短单笼作业的辅助时间。从安装边界来看，该装置的整体占地尺寸适配中小型棕榈油加工厂的车间布局，两端支撑座的安装孔位采用标准化设计，可直接固定在车间的混凝土基础上，无需额外搭建复杂的安装平台；设备的旋转中心高度与上下游输送设备的进料口标高匹配，倾倒果料时可直接对准下游提取装置的进料斗，无需额外增设转接溜槽，减少果料转接过程中的跌落损伤与残留；笼体的内部净空尺寸适配行业内通用的棕榈果运输料笼规格，无需对现有厂区的料笼进行改造即可直接适配投产，能够帮助加工厂以较低的改造成本完成卸料环节的自动化升级，有效提升前端预处理工序的作业效率与作业安全性。
