可调式筒体焊接滚轮支撑装置

项目分类:焊接机 发布时间:2022-01-13 ID:497287
  • 可调式筒体焊接滚轮支撑装置
  • 可调式筒体焊接滚轮支撑装置
  • 可调式筒体焊接滚轮支撑装置
  • 可调式筒体焊接滚轮支撑装置
  • 可调式筒体焊接滚轮支撑装置

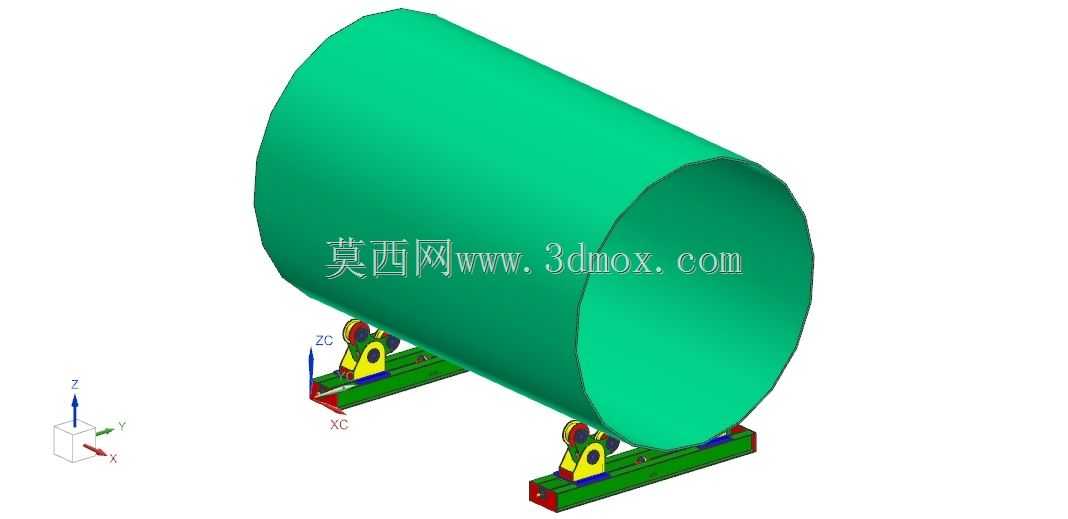

  在压力容器、管道预制、大型筒体结构件的生产车间里,这类滚轮支撑装置是焊装工位不可或缺的配套工装,主要用来承托圆柱形工件,带动工件以设定线速度匀速回转,配合自动焊枪完成环缝、纵缝的焊接与切割作业,替代传统行车吊挂、人工转动工件的作业模式,能大幅降低厚壁筒体转动时的劳动强度,同时保证焊缝成型的均匀性,避免人工转动时转速不稳造成的焊道宽窄不均、焊瘤、未焊透等缺陷。

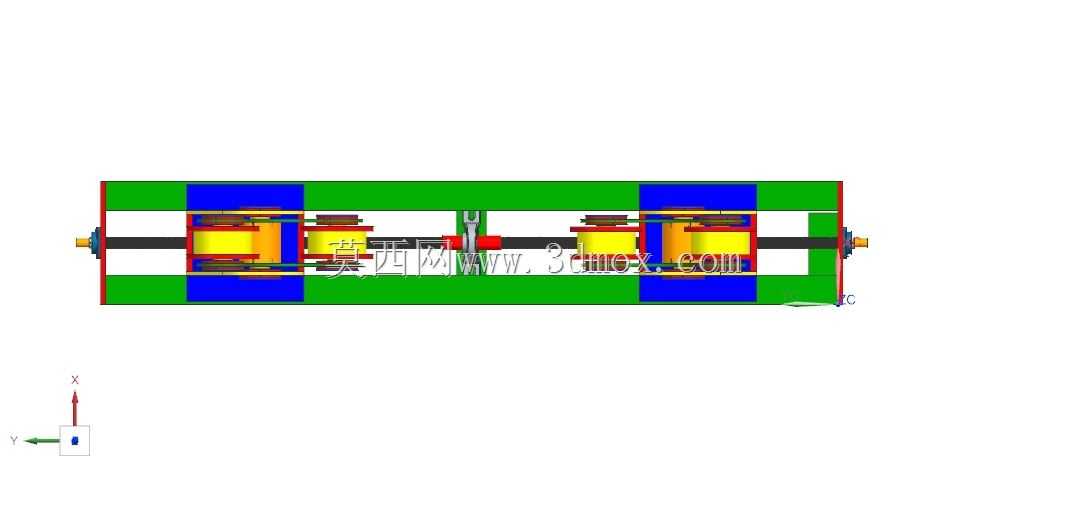

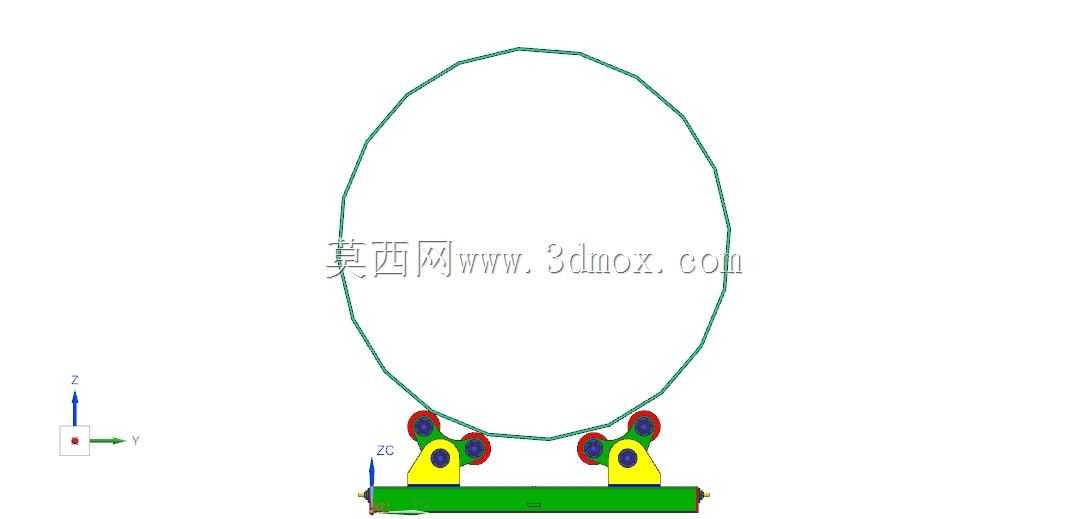

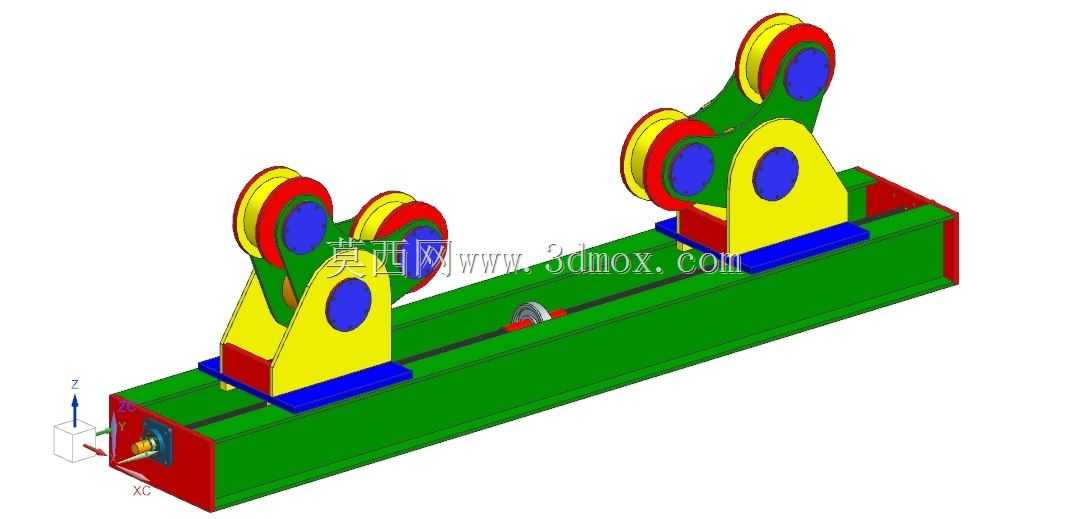

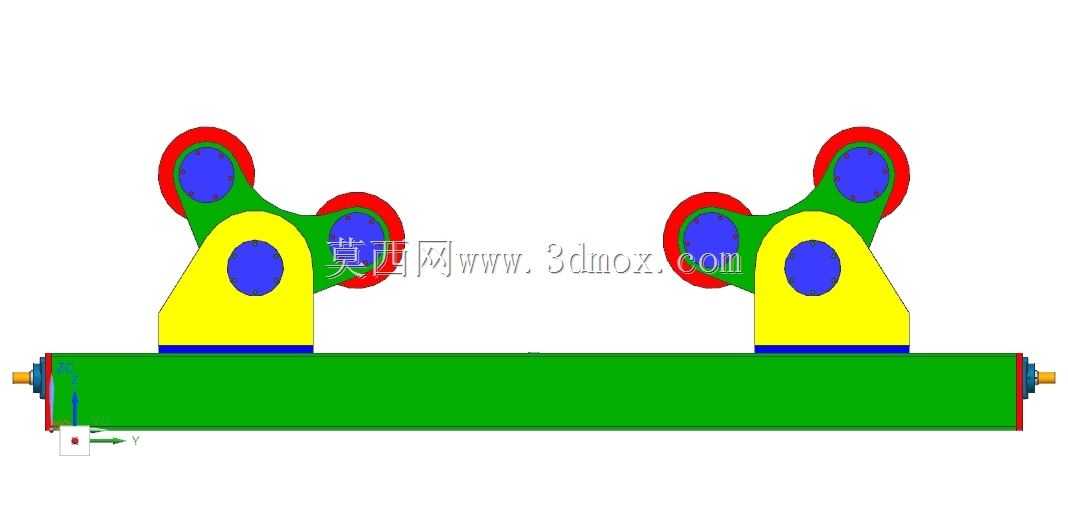

  从结构设计逻辑来看,整套装置采用长床身底座搭配两组独立滚轮托架的布局,底座为型钢焊接的箱型梁结构,内部布置有横向调节导轨,两组滚轮托架可沿导轨方向调整中心距,以此适配不同直径范围的圆柱形工件,调整到位后通过侧边的压紧螺栓锁死位置,避免工件转动时托架出现滑移。单组托架上对称布置两个从动滚轮,滚轮采用钢芯外包聚氨酯层的结构,既保证足够的承载能力,又能避免硬质钢轮直接接触工件表面造成压痕、划伤,滚轮的安装倾角经过力学核算,保证工件放置后重心落在两组滚轮的支撑包角范围内,防止工件转动时出现窜动、脱轮的风险。

  设计过程中优先考虑了承载的稳定性,底座的安装平面预留了地脚螺栓连接孔,可直接固定在车间混凝土地基上,床身导轨的直线度公差控制在每米0.2mm以内,保证两组托架调整后滚轮轴线保持平行,避免工件转动时出现轴向窜动,影响焊缝对位精度。滚轮的轮轴采用调质处理的45号钢加工,搭配深沟球轴承支撑,转动阻力小,长时间承载运行也不会出现卡滞、异响问题。托架的支架部分采用钢板焊接后去应力处理,避免焊接残余应力造成支架变形,导致滚轮轴线偏斜。

  从安装边界来看,整套装置的长度方向尺寸可根据常用工件的长度规格做适配调整,常规款适配1米到4米长度的筒体工件,直径适配范围覆盖300mm到2000mm,单组滚轮的额定承载根据壁厚不同可覆盖5吨到20吨的工件重量,安装时需要保证底座的水平度误差不超过0.1mm/米,否则会造成工件转动时向一侧窜动。驱动端可根据需求搭配独立的减速电机带动主动滚轮转动,也可作为从动架配合焊接变位机使用,两组托架的中心距调整范围预留了足够余量,即使是带锥度的筒体、分段组对的筒节,也能通过微调托架位置保证支撑稳定。

  实际车间应用中,这类装置除了配合焊接作业,还可用于筒体的表面打磨、防腐喷涂、无损检测等工序的工件回转支撑,只要是需要圆柱形工件匀速回转的工位,都能通过该装置实现稳定的工件支撑与转动。设计时特意将滚轮的高度做了统一基准,保证工件放置后中心高度与车间常用自动焊操作机的枪头高度匹配,不需要额外调整焊枪的升降行程,减少工位调整的辅助时间。托架上的滚轮为易损件,设计时采用了快拆式的轴端固定结构,更换外包聚氨酯层磨损的滚轮时不需要拆解整个托架,只需要拆下轴端挡圈就能抽出轮轴更换滚轮,大幅降低设备维护的停机时间。床身的导轨面预留了润滑脂注油通道,定期加注润滑脂就能保证托架调整时滑动顺畅,不会因为车间焊渣、粉尘堆积造成调节卡滞。
