棕榈油加工用承压消毒器门锁紧结构

　　在棕榈油精炼加工的消杀工段，承压消毒壳体是完成物料灭菌处理的核心承压容器，而配套的消毒器门则是保障壳体密闭性、实现内部构件快速存取的关键部件，本次设计的消毒门结构，正是针对棕榈油FFB笼消杀工况的专用配套部件。从实际工况出发，棕榈油消杀过程需要壳体内维持稳定的高温高压环境，同时每次消杀循环完成后，需要快速开启门体取出装载棕榈果束的FFB笼，再装入待处理笼体完成作业循环，这就对门体的密封可靠性、开关操作便捷性、锁紧结构的承压能力提出了多重要求。

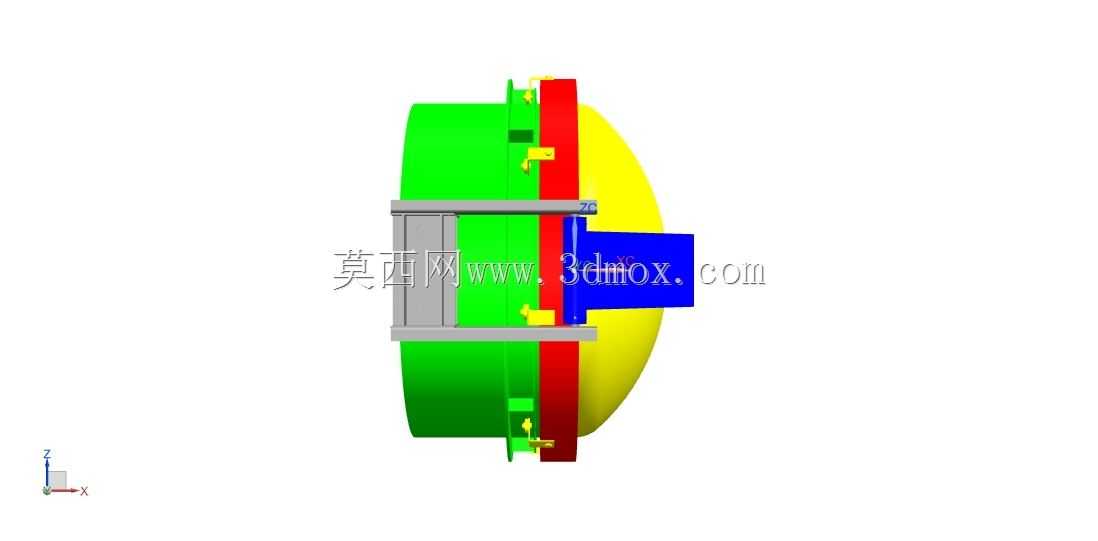

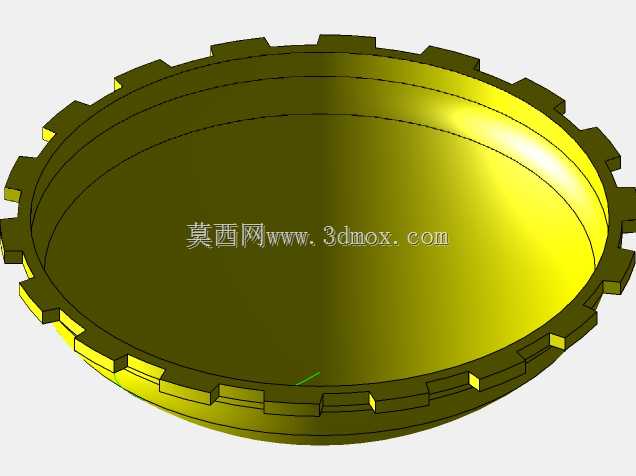

　　设计过程中首先敲定了圆形门体的基础构型，区别于矩形门体在承压状态下易出现应力集中的问题，圆形门的应力分布更均匀，能够在同等壁厚条件下承受更高的内部压力，适配消杀工段的蒸汽压力工况。门体主体采用三层复合结构，最外侧的绿色端盖为结构支撑层，承担锁紧机构传递的压合力，中间的红色环带为密封压合面，加工有环形密封槽用于嵌入耐高温硅橡胶密封圈，当门体闭合锁紧时，密封圈受压变形填充门体与壳体法兰之间的间隙，阻断内部蒸汽与消杀介质的泄漏路径，最内侧的黄色球面端盖直接接触壳体内的高温消杀环境，球面构型能够进一步分散内部压力对门体的冲击，降低结构变形量。

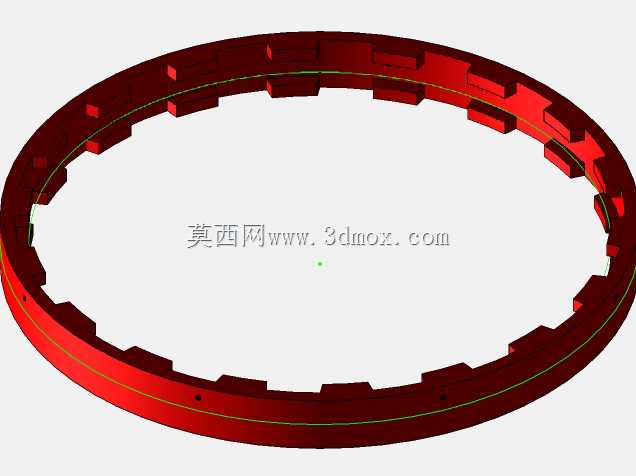

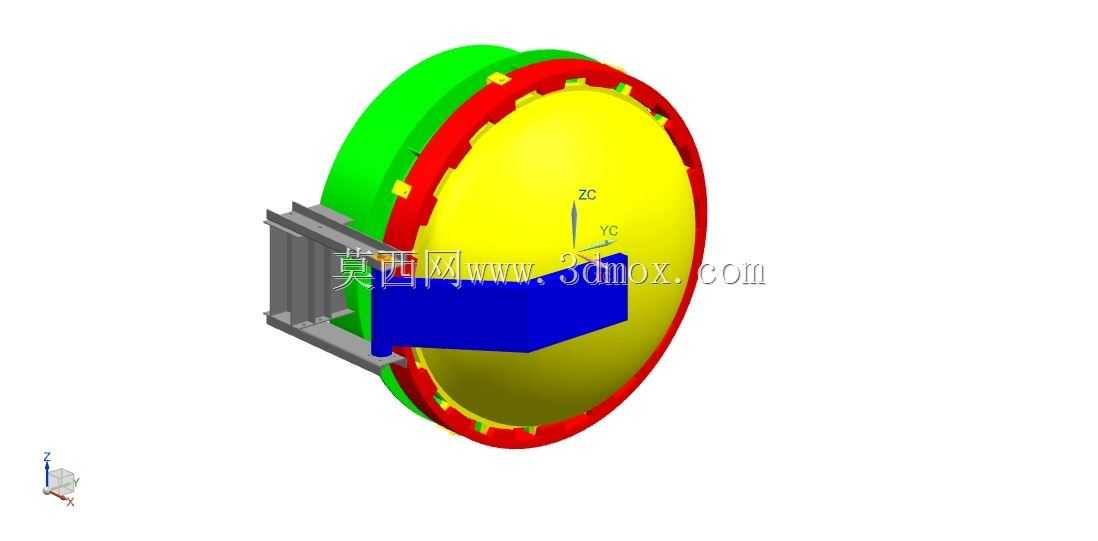

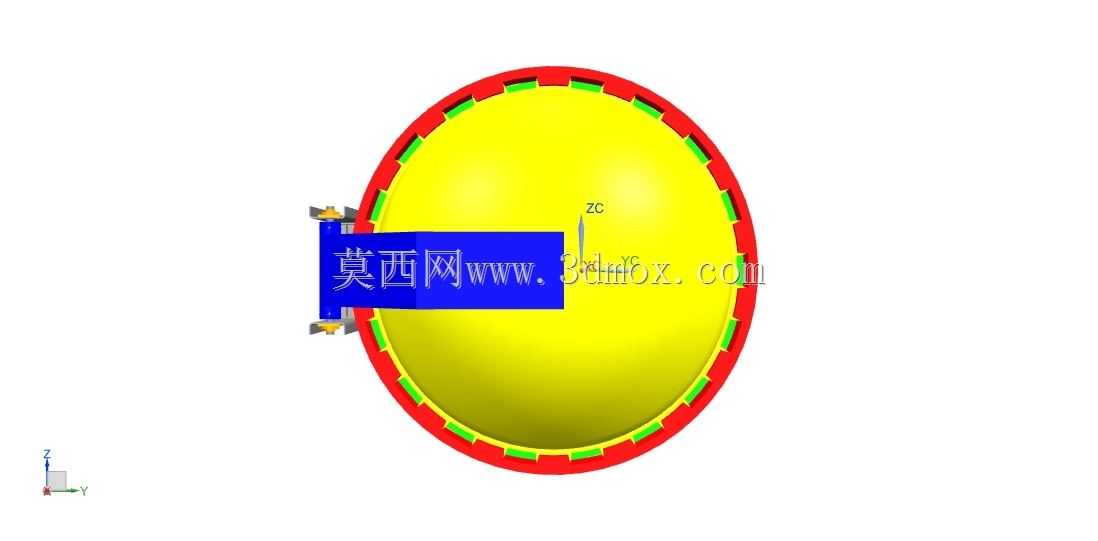

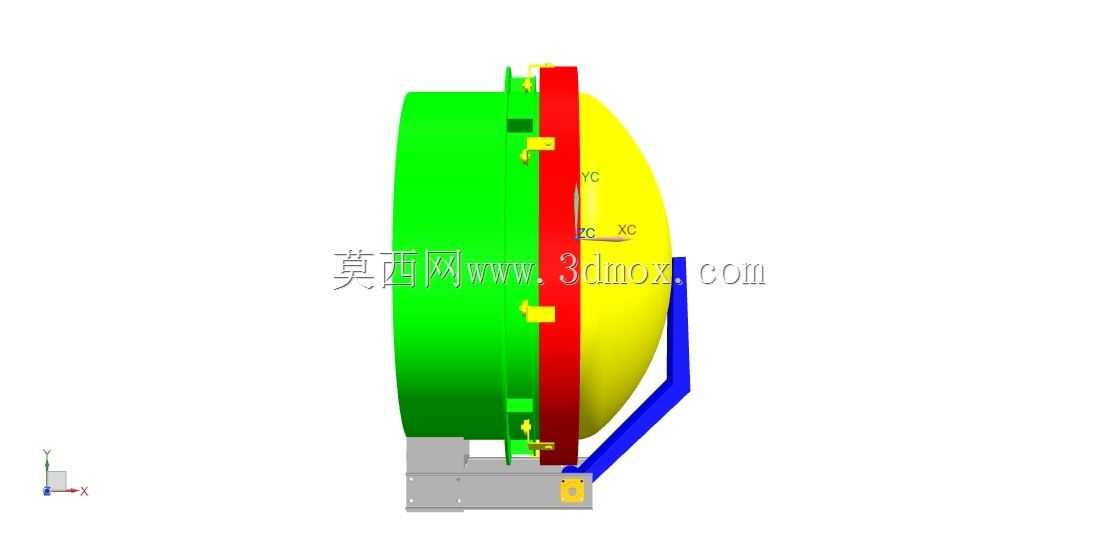

　　门体侧方延伸出的蓝色悬臂与灰色导向支撑结构是实现门体开关动作的核心组件，支撑结构通过螺栓固定在消毒壳体的外侧壁上，内部设置有滑动导轨与铰接转轴，既能够让门体沿轴向平移完成与壳体法兰的贴合动作，也能够在解锁后绕转轴侧向旋转开启，完全避让开壳体的出入口，避免门体遮挡FFB笼的吊装进出路径。锁紧结构采用周向均布的卡合式锁块，沿红色密封环带的圆周方向均匀布置，锁块与壳体法兰上的卡槽一一对应，当门体平移贴合到位后，转动门体即可让所有锁块同步卡入卡槽，相比传统的螺栓压紧式结构，这种周向卡合的锁紧方式操作效率更高，不需要逐个拧紧螺栓，单次开关门的操作时间能够缩短70%以上，适配连续化生产的快节奏需求，同时周向均布的锁止点能够让密封面的压合力分布更均匀，避免局部压合力不足导致的密封泄漏问题。

　　从安装边界来看，门体的整体外径适配消毒壳体的出入口法兰尺寸，设计时预留了足够的密封面压合余量，侧向旋转开启的轨迹经过反复校核，不会与壳体周边的蒸汽管路、操作平台产生运动干涉，支撑悬臂的长度经过优化，既保证门体开启后出入口的通行净空满足FFB笼的吊装尺寸要求，也不会让门体开启后悬伸过长导致支撑结构受力过大。在细节设计上，门体内侧的球面弧度经过有限元应力分析优化，在额定工作压力下，球面的最大变形量控制在密封件允许的补偿范围内，不会因为门体变形导致密封圈出现间隙泄漏；导向支撑结构上设置有限位挡块，能够在门体平移贴合到位后提供硬限位，避免门体平移超程挤压密封圈导致密封件过早老化损坏，同时旋转开启的极限位置也设置有缓冲挡块，避免开门时门体碰撞周边结构出现漆面破损或者结构变形。

　　实际应用中，这种结构的消毒门能够适配日处理量百吨级的棕榈油消杀生产线，在连续三班倒的作业强度下，锁紧机构的磨损量极小，密封件的更换周期能够达到6个月以上，相比传统的铰链式平开门，这种带平移压紧动作的侧开结构，密封可靠性更高，操作劳动强度更低，不需要操作人员使用大扭矩扳手拧紧锁止螺栓，仅通过配套的助力手柄即可完成门体的锁紧与解锁动作，同时周向卡合的锁止结构不存在单点受力失效的风险，即使个别锁块出现磨损，剩余的锁止点依然能够提供足够的锁紧力，保障设备运行的安全性。
