法兰式液压旋转缸结构设计

液压旋转缸是工业液压传动系统中实现旋转角度输出与扭矩传递的核心执行元件，广泛应用于自动化生产线转位工装、工程机械回转机构、机床夹具分度装置、船舶舵机控制单元、矿山设备回转驱动等场景，能够在供给压力液压油的工况下，将流体压力能转换为定角度范围内的回转机械能，相比传统电机搭配减速机构的回转方案，液压旋转缸具备输出扭矩密度大、结构紧凑、响应速度快、可带载启停、抗负载冲击能力强的显著优势，尤其适合安装空间受限、输出扭矩要求高、工况负载波动大的工业作业场景。

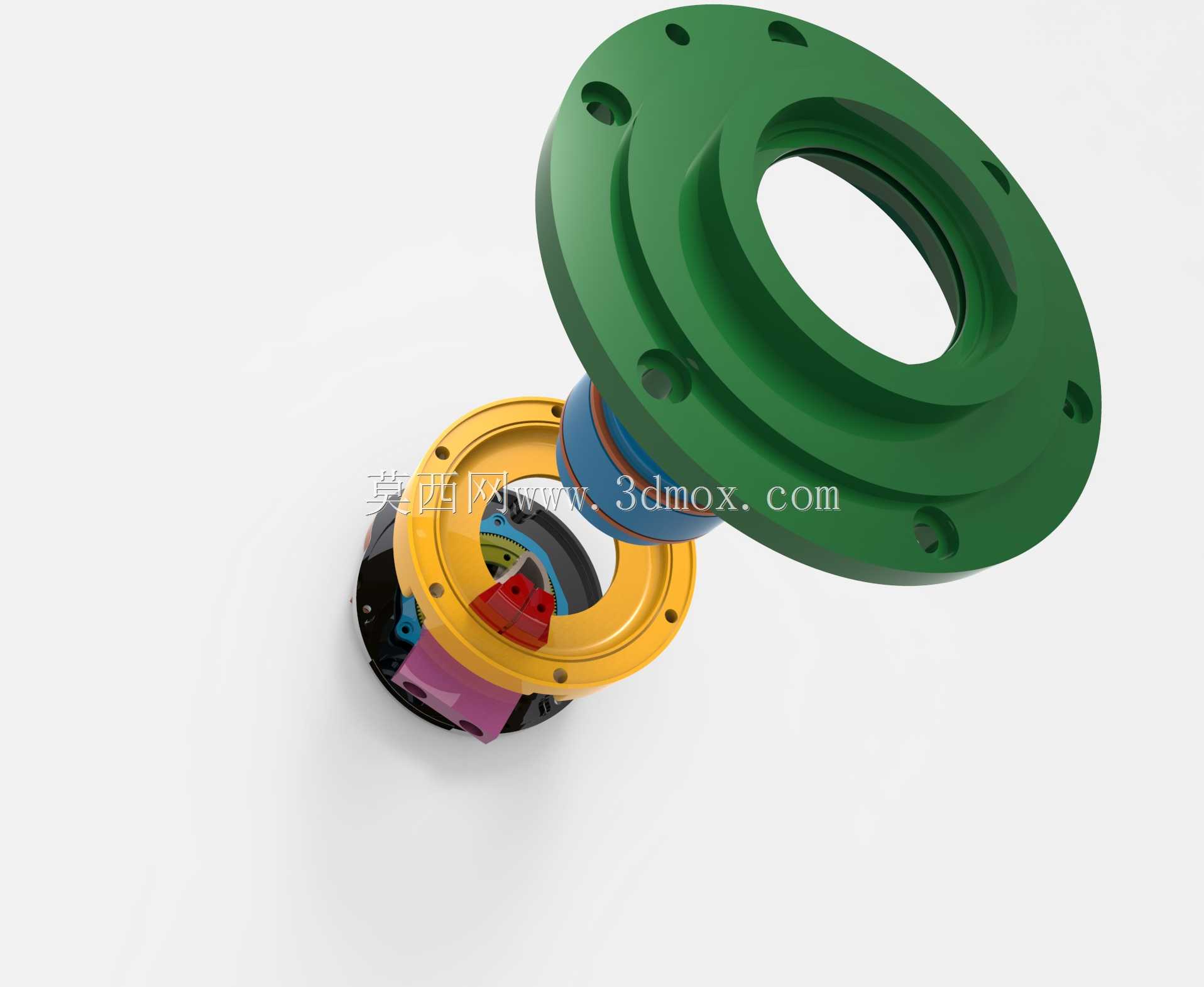

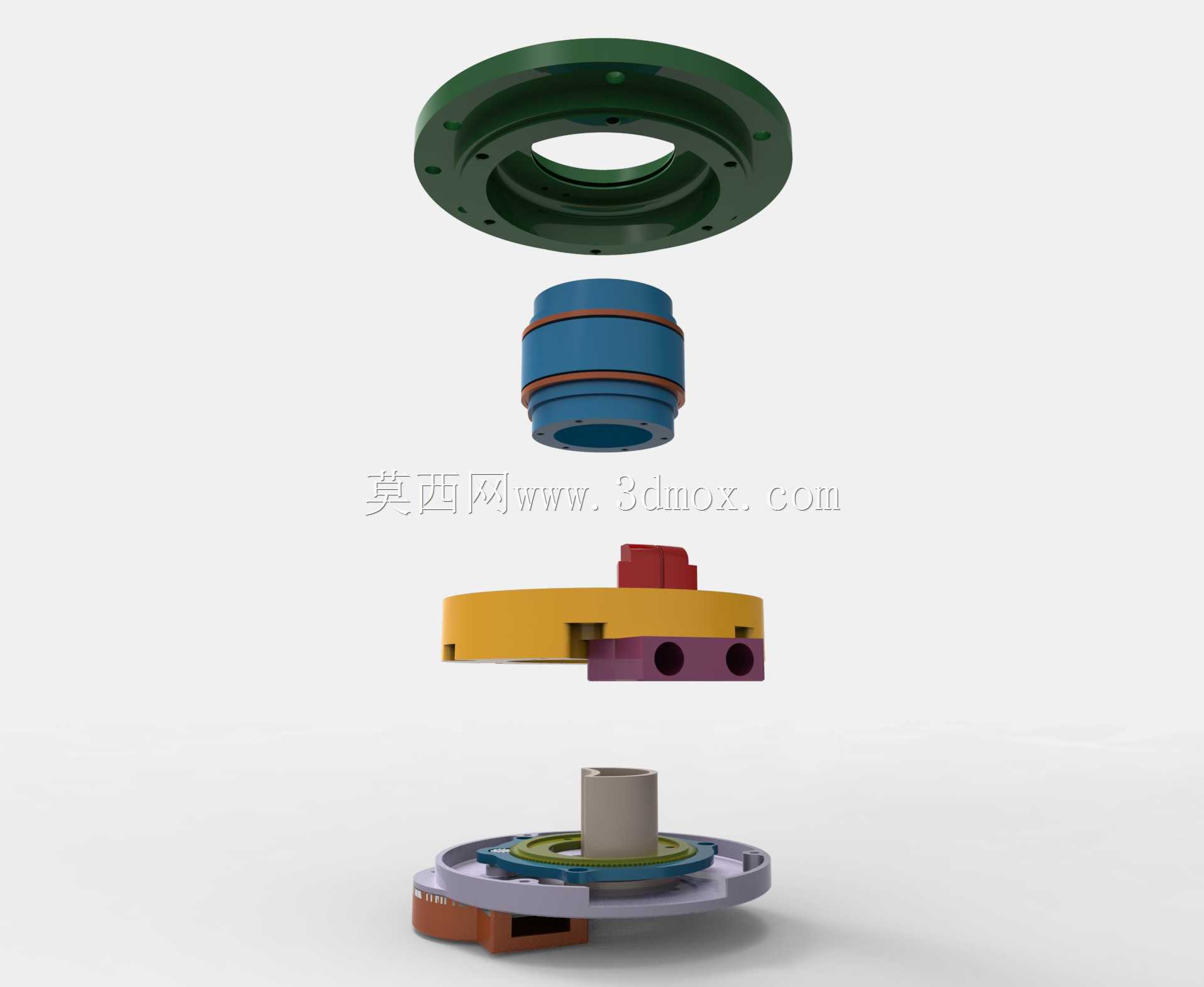

本次设计的法兰式液压旋转缸采用前端法兰安装结构，主体端盖设置多组均匀分布的安装螺栓孔，可直接通过螺栓紧固在设备安装基面，安装定位精度高，承载时受力均匀，能够承受径向、轴向复合负载，适配多数工业设备的前置安装需求。产品整体采用轴向叠层结构设计，从前端法兰端盖到内部芯轴、密封组件、配流环、后端限位结构依次同轴装配，各部件同轴度公差控制在精密级范围，有效降低回转过程中的卡滞风险与密封件偏磨概率。

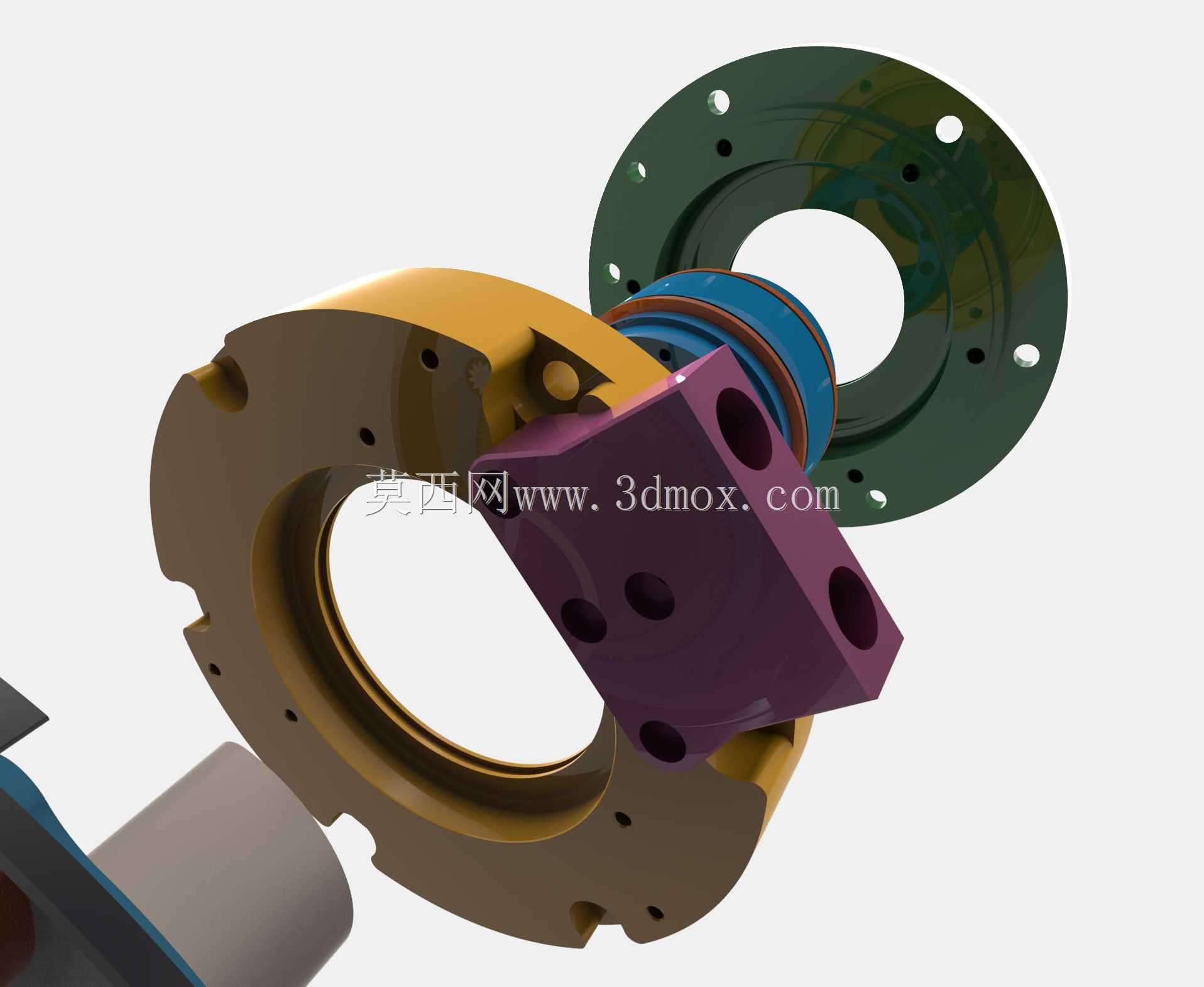

功能设计层面，该旋转缸内部设置独立的高低压配流通道，通过外部液压阀组控制两路压力油的通断与压力差，驱动内部回转芯轴实现设定角度范围内的正反向回转，可搭配外部角度传感器实现回转角度的闭环控制，满足不同工况下的转角精度要求。密封结构采用多道组合式密封设计，在动配合面设置耐磨环与耐压密封圈，静结合面采用O型圈密封，能够在额定工作压力下杜绝液压油内泄与外漏问题，适配常规矿物液压油的工作介质，长期运行稳定性强。

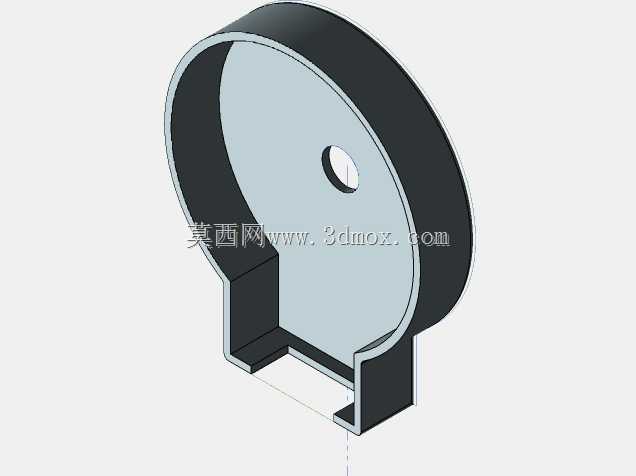

安装边界层面，前端法兰的安装孔位采用等节圆分布设计，安装基面与回转输出端的轴向尺寸经过紧凑化优化，在保证内部流道通流面积与结构强度的前提下尽可能压缩轴向总长度，回转输出端采用同轴止口定位设计，与外部负载连接时同轴度有保障，可直接对接回转工作台、夹具转臂、执行摇臂等负载部件，无需额外设计过渡连接结构。整体外部轮廓无突出尖锐结构，外壳采用高强度金属材质加工，表面做防锈耐磨处理，能够适应车间多粉尘、轻度油污的常规工业作业环境，在额定负载工况下可实现长期无故障的回转驱动作业，为各类需要回转动作的工业设备提供稳定可靠的扭矩输出。
