集成多路阀组的工业液压动力供油装置

这款液压动力装置主要面向工业生产场景中的液压执行元件提供稳定可控的压力油源，常见应用涵盖机床工装夹紧、自动化生产线工位顶升、重型设备部件推拉移位、工程装备动作驱动等场景，是整套液压传动系统的核心动力输出载体，能够将电能转化为液压油的压力能，通过管路输送到远端的液压缸、液压马达等执行部件，配合控制阀组实现对执行元件的方向、压力、流量的精准调控，满足不同工况下的负载动作需求。

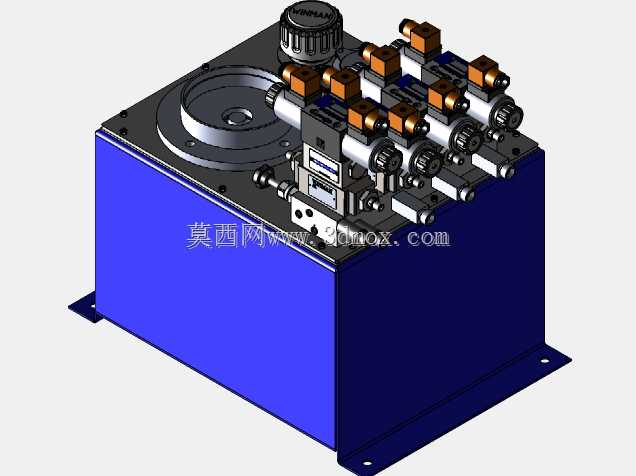

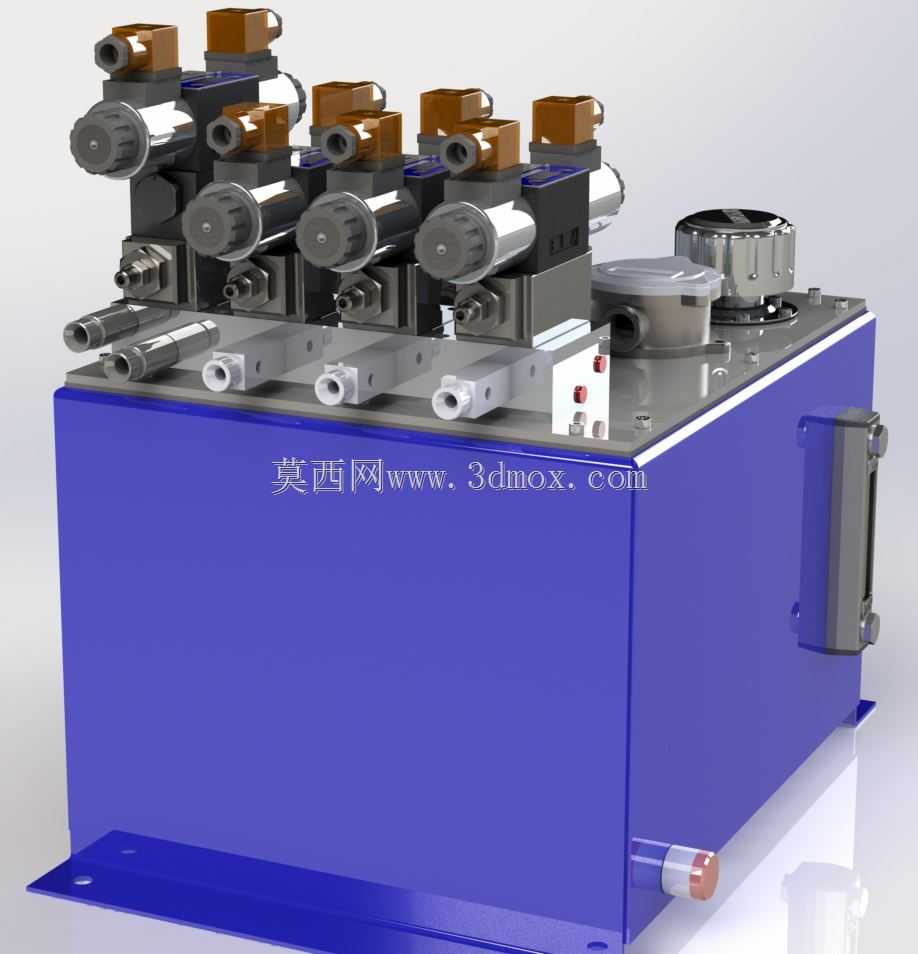

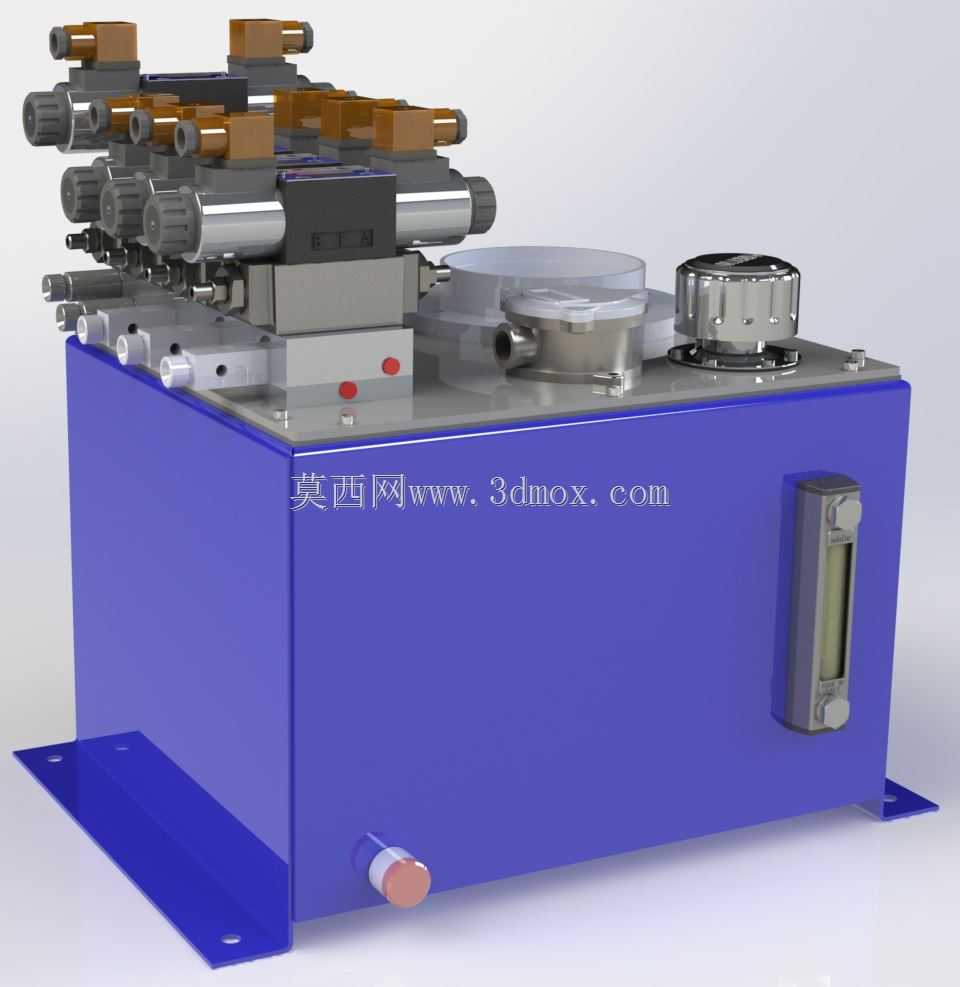

装置整体采用下置油箱上置阀组的布局结构，下部蓝色箱体为储油油箱，箱体采用钢板折弯焊接成型，侧壁预留有油位观测、油温检测、油液排污的接口，底部带有安装固定的支脚结构，安装时可通过螺栓直接固定在设备机架或混凝土基础上，安装边界预留了足够的管路连接空间，侧面的回油、吸油接口位置符合常规液压管路排布习惯，能够减少现场布管的弯折角度，降低油路沿程压力损失。上部阀组采用模块化集成设计，多组电磁换向阀并排安装在集成阀块上，省去了分散阀件之间的连接管路，大幅减少了油路泄漏点，同时缩小了整套装置的整体占地尺寸，每个换向阀对应一路独立的执行机构控制，可同时为多组执行元件提供独立的动作控制信号，阀组旁配置的空气滤清器、压力测量元件能够实时监测系统运行状态，顶部的加油装置方便日常维护时补充液压油。

设计过程中充分考虑了工业现场的使用维护需求，阀组的接线端统一朝向外侧，方便电气线路的接驳与故障排查，油箱的容积匹配阀组总流量需求，能够保证系统连续运行时油液有足够的散热与沉淀杂质的空间，外露的管路接口都做了防磕碰防护处理，避免现场安装搬运过程中损伤接口螺纹，整体结构紧凑规整，既可以作为独立液压站配套单台设备使用，也可以集成到大型成套设备的动力舱内，适配不同的安装空间要求。
