计算机CPU散热鳍片热仿真结构设计

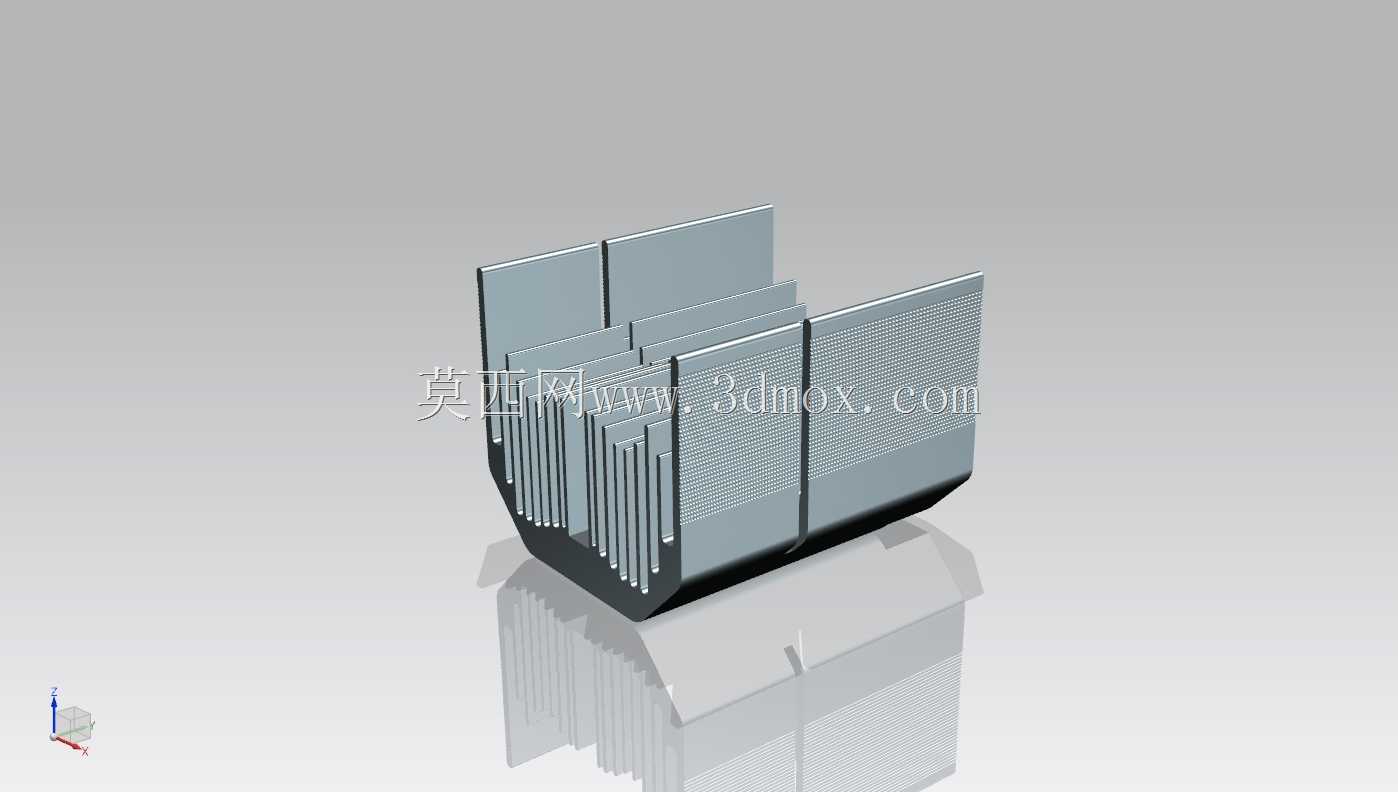

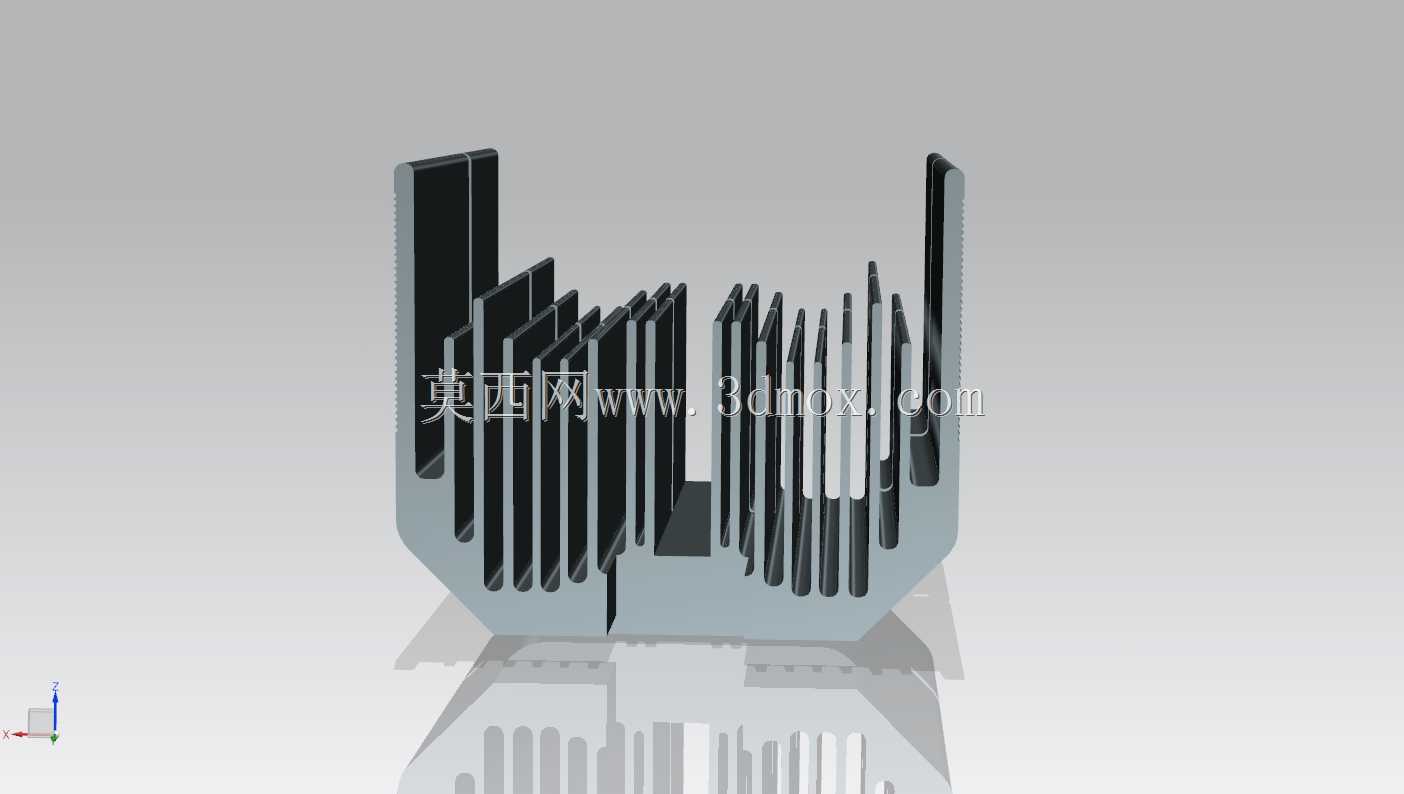

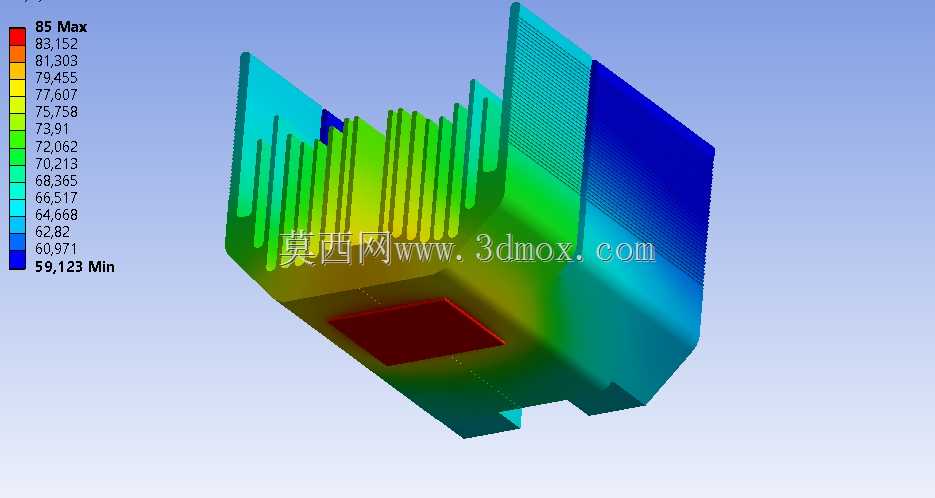

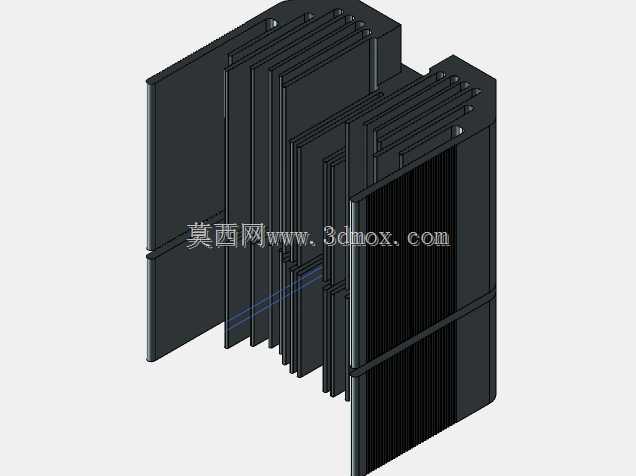

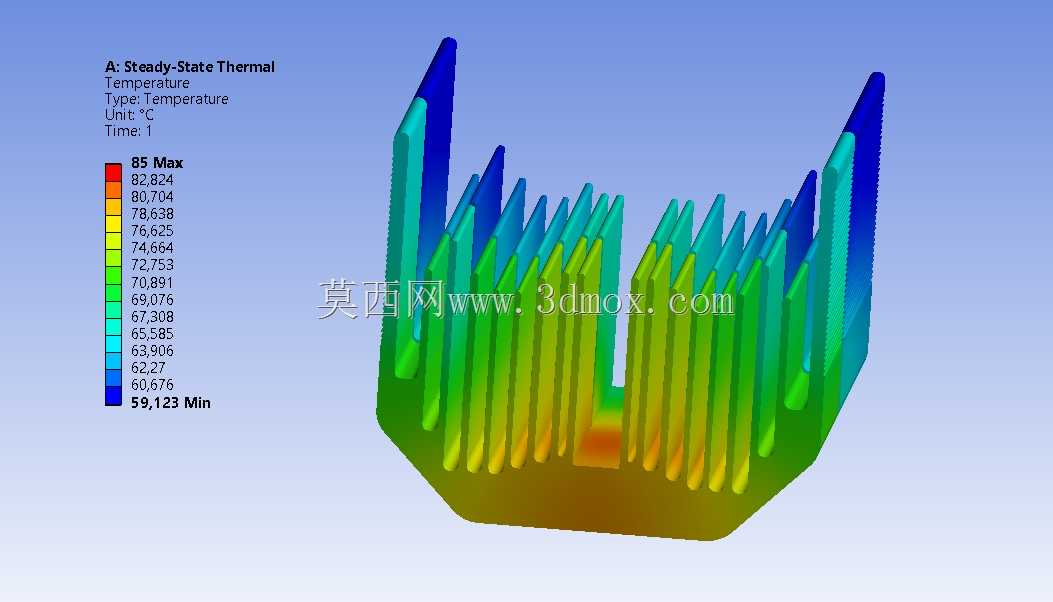

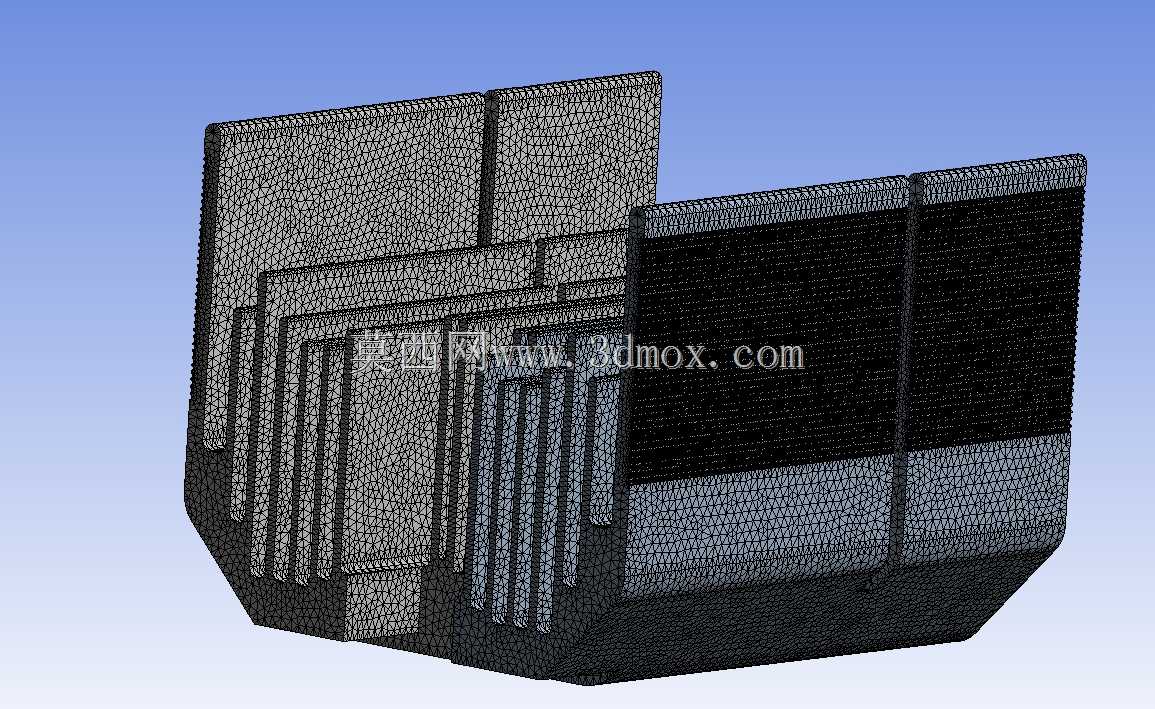

在个人计算机、工业控制计算机、嵌入式计算设备的运行场景中，CPU作为核心运算单元持续输出算力的同时会产生大量焦耳热，若热量无法及时导出扩散，会导致芯片核心温度超过阈值触发降频、卡顿甚至硬件永久性损坏，CPU散热结构是保障计算设备稳定运行的核心配套部件，直接决定设备的持续算力释放能力与长期运行可靠性。这款CPU散热结构采用多鳍片阵列式布局设计，核心设计思路围绕增大有效散热接触面积、优化热传导路径、降低风阻三个核心方向展开，底部设置平整的热源接触平面，能够与CPU核心表面紧密贴合，减少接触热阻，让芯片产生的热量能够快速传导至整个散热基体。鳍片部分采用不等高错落排布结构，区别于传统等高度鳍片的设计，这种错落结构能够让流经鳍片间隙的冷却气流形成更多紊流，避免气流在鳍片表面形成稳定的隔热边界层，提升气流与鳍片表面的热交换效率，同时错落的高度设计也能适配不同机箱内部的风道走向，减少气流通过时的阻力，让有限的风量能够带走更多热量。在热性能设计上，该结构针对稳态热传导场景做了优化，通过热仿真验证，在芯片表面达到设定的最高工作温度时，整个散热结构的温度梯度分布均匀，从底部接触区到鳍片顶端的温度过渡平滑，没有出现局部热量淤积的死角，能够在常规环境温度下将芯片核心温度控制在安全工作区间内。在安装边界设计上，散热结构底部预留了标准的扣具安装位，能够适配主流桌面级CPU的安装孔位规格，整体外形尺寸兼顾了散热面积与机箱内部空间兼容性，不会与内存插槽、主板供电散热片等周边部件产生安装干涉，既可以搭配常规风冷风扇组成主动散热系统，也可以在低功耗计算平台上作为被动散热结构使用，覆盖从日常办公主机到轻度运算工作站的散热需求，鳍片的厚度与间距经过反复仿真验证，在保证结构强度的前提下最大化散热面积，同时避免鳍片间距过小导致积灰影响长期散热效果。
