城市通勤自行车金属管材车架结构设计

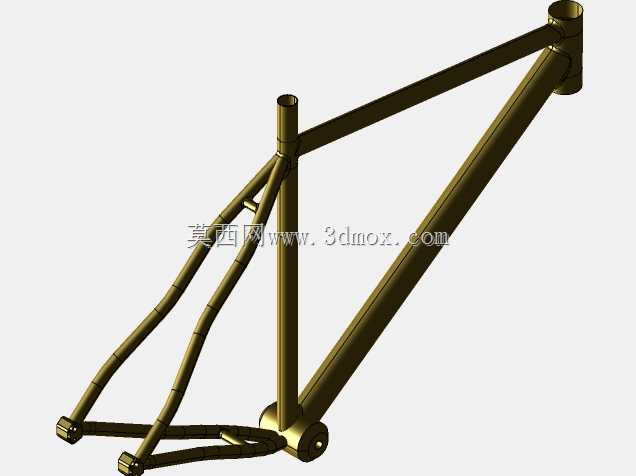

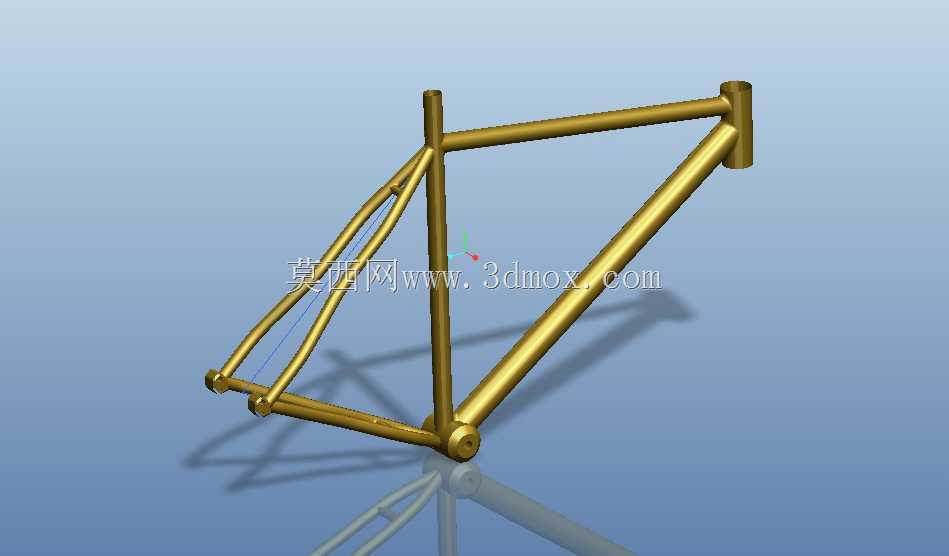

这款车架采用经典菱形管材布局，是日常通勤类自行车的核心承载结构，日常使用中需要承接骑行者体重、路面颠簸带来的多向冲击载荷，同时为前后轮组、转向组件、传动系统、鞍座等部件提供统一的安装基准。从结构设计逻辑来看，上管、下管、立管、后上叉、后下叉的管径与壁厚匹配，是结合普通城市骑行的载荷阈值做的平衡，既不会因为过度冗余增加整车重量，也不会因为强度不足导致长期使用出现管材疲劳开裂。头管位置预留标准碗组安装位，适配常规28.6mm口径前叉舵管，安装时可以保证转向轴线的倾角符合通勤车的操控设定，转向灵活度适中，不会出现过于灵敏导致的操控不稳，也不会因为转向迟滞增加日常骑行的操控负担。立管位置匹配常规27.2mm口径鞍座管，可根据骑行者身高调整鞍座高度，适配不同身高区间的使用需求，立管下端与中轴位置做了加强焊接处理，因为这个区域是骑行时踩踏力传递的核心节点，每一次踩踏的扭矩都会通过曲柄传递到中轴位置，再分散到各根管材上，加强处理可以避免长期踩踏出现焊缝开裂的问题。后下叉的开档尺寸适配常规130mm规格的后轮花鼓，安装后轮时可以保证轮组居中，不会出现轮组偏摆导致的骑行蹭刹、传动偏磨问题，后上叉与后下叉的衔接位置预留了V刹或者碟刹安装座的适配空间，可以根据后续配置需求选择对应的制动组件。管材之间的焊接位置都做了平滑过渡处理，既可以降低焊接位置的应力集中，也能减少日常使用中焊缝位置积留泥水导致的锈蚀问题，整体结构没有多余的异形设计，加工工艺成熟，不管是批量生产还是维修替换配件都有很高的通用性。实际使用场景中，这款车架适配平整城市路面、轻度非铺装路面的骑行需求，整体安装边界可以兼容多数市售的通勤自行车通用配件，不需要做额外的改装加工就能完成整车组装，后续维护更换配件的成本也相对较低。
