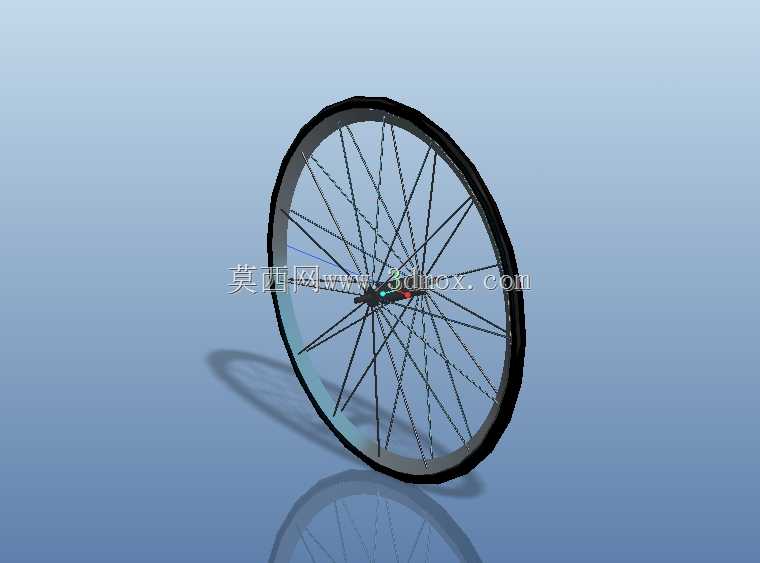

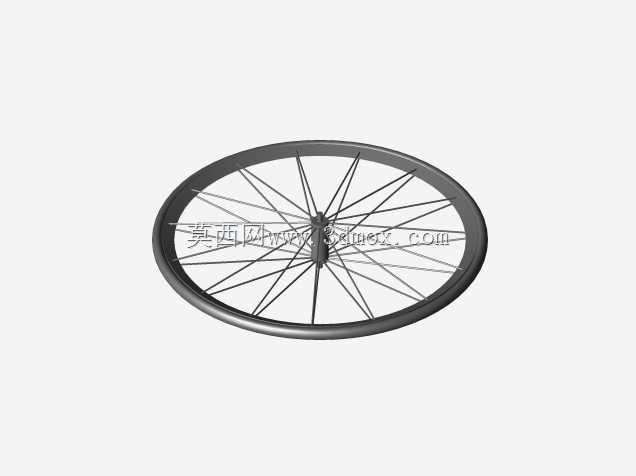

辐条式自行车行走轮结构三维设计

　　日常通勤、运动骑行类自行车的行走轮组，是直接决定骑行平顺性、载荷承载能力与滚动阻力的核心部件，这套辐条式车轮的三维结构，完整还原了常规城市车、入门运动自行车车轮的全部装配关系，可直接用于整车装配匹配、结构受力仿真分析、非标轮组改装设计的参考基底。从实际应用场景来看，这类辐条式车轮广泛适配普通城市通勤车、入门山地车、公路休闲车的前轮或后轮装配，既可以满足日常铺装路面骑行的承重需求，也能适配轻度非铺装路面的颠簸冲击，相比一体成型的碳纤维轮组，辐条式结构的维修更换成本更低，单根辐条出现松动或断裂时无需整体更换轮组，仅需调整对应辐条张力即可恢复轮组圆度，更适合民用级自行车的大规模量产与后期维护场景。

　　在功能特性层面，这套轮组采用传统的交叉编法排布辐条，花鼓两侧的法兰盘通过等距分布的辐条连接外侧轮辋，轮辋预留了标准外胎安装的卡槽结构，可适配常规 clincher 结构的充气外胎与内胎装配，花鼓中心预留了标准快拆或实心轴的安装通孔，可直接匹配对应规格的前叉或后叉开档尺寸，安装时无需额外修改叉体结构。辐条的张力分布经过对称调校，轮组的径向跳动与端面跳动控制在民用轮组的常规公差范围内，滚动过程中不会出现明显的偏摆，轮辋外侧预留了刹车边的平整接触面，可适配圈刹结构的刹车块摩擦制动，也可通过后期改装加装碟刹座适配碟刹制动系统，拓展性较强。

　　设计思路上，这套轮组优先兼顾了结构强度与自重的平衡，没有采用过多的冗余结构增加轮组重量，辐条的排布角度充分考虑了骑行过程中的垂直载荷、驱动扭矩与侧向冲击力的传递路径，垂直方向的载荷通过花鼓传递到各根辐条，均匀分散到整个轮辋结构上，避免局部应力集中导致的轮辋变形；驱动状态下的扭矩通过花鼓法兰传递到牵拉侧的辐条，带动轮辋同步转动，不会出现辐条受力不均导致的张力失衡。轮辋的截面采用常规的双层圈结构，相比单层圈拥有更高的抗冲击强度，遇到路面坑洼冲击时不易出现轮辋凹陷变形，同时双层结构的内部空腔可以预留内胎的容纳空间，避免内胎被辐条端头摩擦破损。

　　从安装边界与尺寸匹配角度来看，这套轮组的轮径适配常规26寸、700C规格的民用自行车轮组尺寸，花鼓的开档尺寸符合民用自行车的通用标准，前轮开档适配100mm规格的前叉间距，后轮可适配130mm或135mm规格的后叉间距，安装时仅需将轮轴卡入叉体的安装槽内，锁紧轴端固定螺母或快拆拉杆即可完成装配，轮组的中心对称面与整车纵向中心面重合，不会出现轮组偏斜导致的骑行跑偏问题。辐条的长度经过精确计算，装配后辐条端头不会突出轮辋内侧的辐条孔，避免扎破内胎，轮辋的外胎卡槽深度符合通用标准，充气后外胎可以牢固卡在卡槽内，骑行过程中不会出现外胎脱圈的风险。

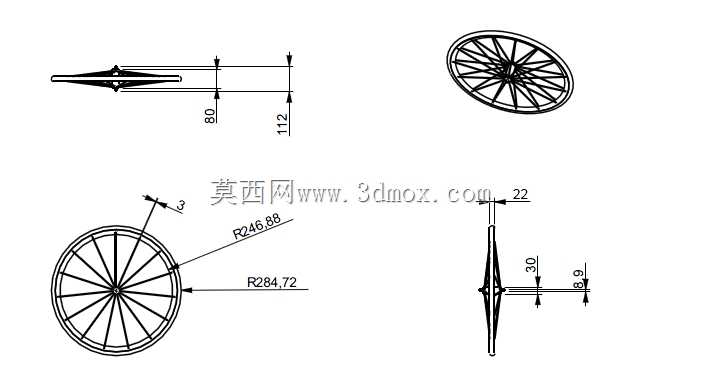

　　在实际建模过程中，所有零部件的装配关系都按照实际生产的装配逻辑搭建，辐条与花鼓法兰、辐条与轮辋的连接位置都做了对应的装配约束，可直接用于生成工程图纸指导生产加工，也可以导入有限元分析软件，模拟不同载荷下的轮组应力分布、形变情况，为轮组的轻量化优化、强度提升提供数据支撑。对于自行车整车设计人员来说，这套轮组模型可以直接调入整车装配体，完成整车的行走系统匹配，检查轮组与前叉、后叉、刹车系统、传动系统的干涉情况，缩短整车开发的建模周期；对于轮组维修、改装从业者来说，可通过模型直观了解辐条的编法与张力调整逻辑，更精准地完成轮组校正与改装工作。
