带法兰连接结构的传动轴静态应力分析

该传动轴结构主要应用于重载工业传动场景，常见于冶金输送线、重型减速机输出端、大型风机传动组等需要稳定传递大扭矩的设备中，核心作用是在两端法兰对接的安装工况下，将动力端的旋转扭矩平稳传递至负载端，同时承受传动过程中产生的径向载荷、轴向窜动力以及启动、急停工况下的瞬时冲击载荷，保障整套传动链路的运行可靠性。

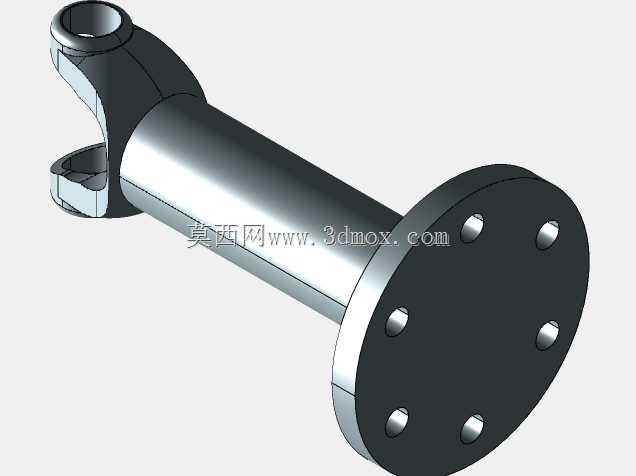

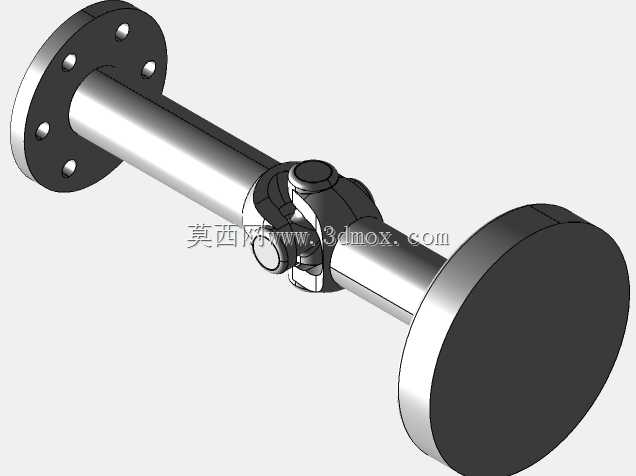

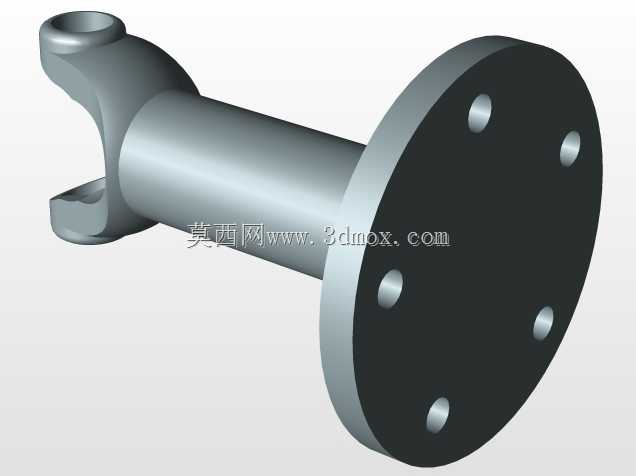

从功能特性来看，该轴采用两端法兰盘+中间变径轴身的结构设计，两端法兰均布螺栓安装孔，可通过高强度螺栓分别与动力端法兰、负载端法兰实现刚性连接，相比普通键连接轴，法兰连接形式的同轴度定位精度更高，可传递的扭矩上限更大，同时能有效降低键槽位置的应力集中风险；中间轴身的变径过渡段采用圆弧过渡设计，避免直角台阶带来的应力突变，轴身中部的凸起定位结构可用于安装传动配套的轴承、密封件等组件，实现轴系的轴向定位与径向支撑。

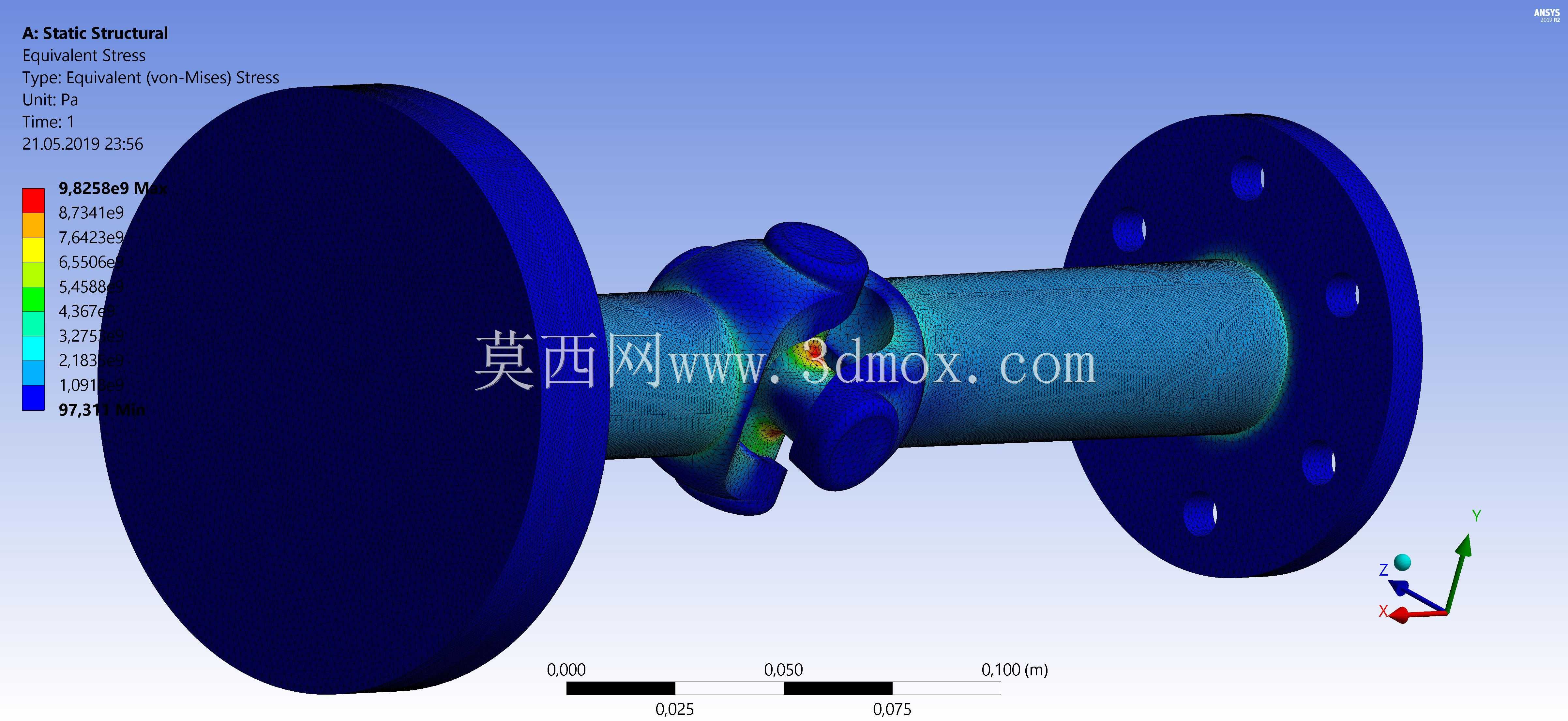

设计过程中重点围绕静态载荷下的应力分布开展校核，通过模拟实际运行时的额定扭矩加载、两端约束固定的工况，计算轴身各位置的等效应力值，从应力分布结果可以看出，轴身与法兰连接的过渡位置、中间凸起结构的根部是应力相对集中的区域，设计时针对这些区域做了圆弧倒角优化，确保最大应力值低于钢材的许用应力阈值，满足长期重载运行的强度要求。

从安装边界来看，两端法兰的外径、螺栓孔分布圆直径、螺栓孔孔径均匹配通用工业法兰的安装标准，可直接适配常规规格的联轴器、减速机输出法兰，无需额外加工转接件；轴身的各段直径、长度尺寸符合常规轴承位、密封位的尺寸公差要求，安装时可直接选用标准规格的滚动轴承、骨架油封等配套件，降低现场安装的适配成本；整体轴系的轴向总长度控制在合理范围内，可适配多数中型工业设备的传动舱安装空间，两端法兰的端面平面度满足密封要求，可配合密封垫片实现传动舱的端面密封，避免润滑油泄漏、外界粉尘进入轴系的问题。
