多通路集成式流体排放歧管结构设计

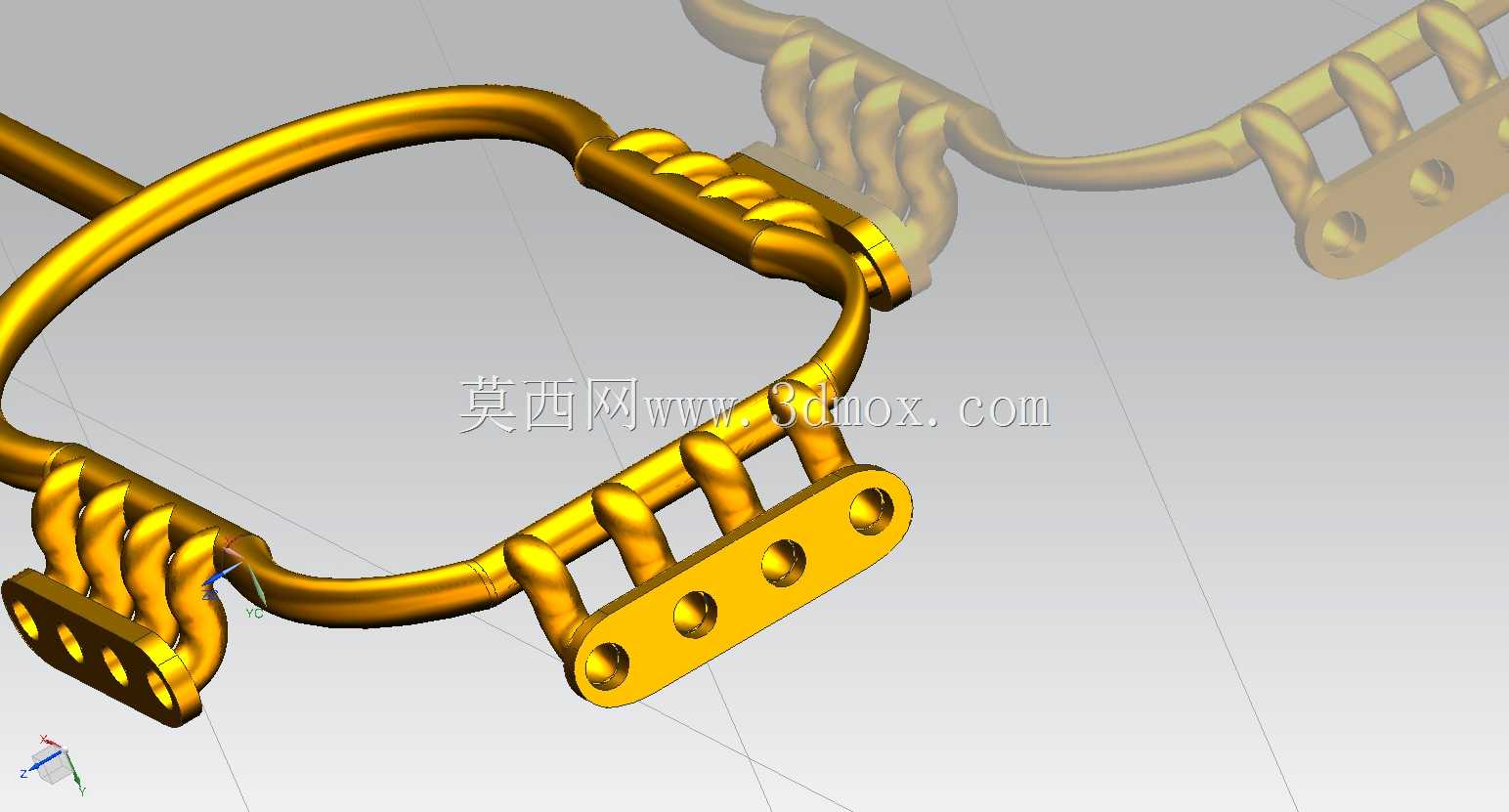

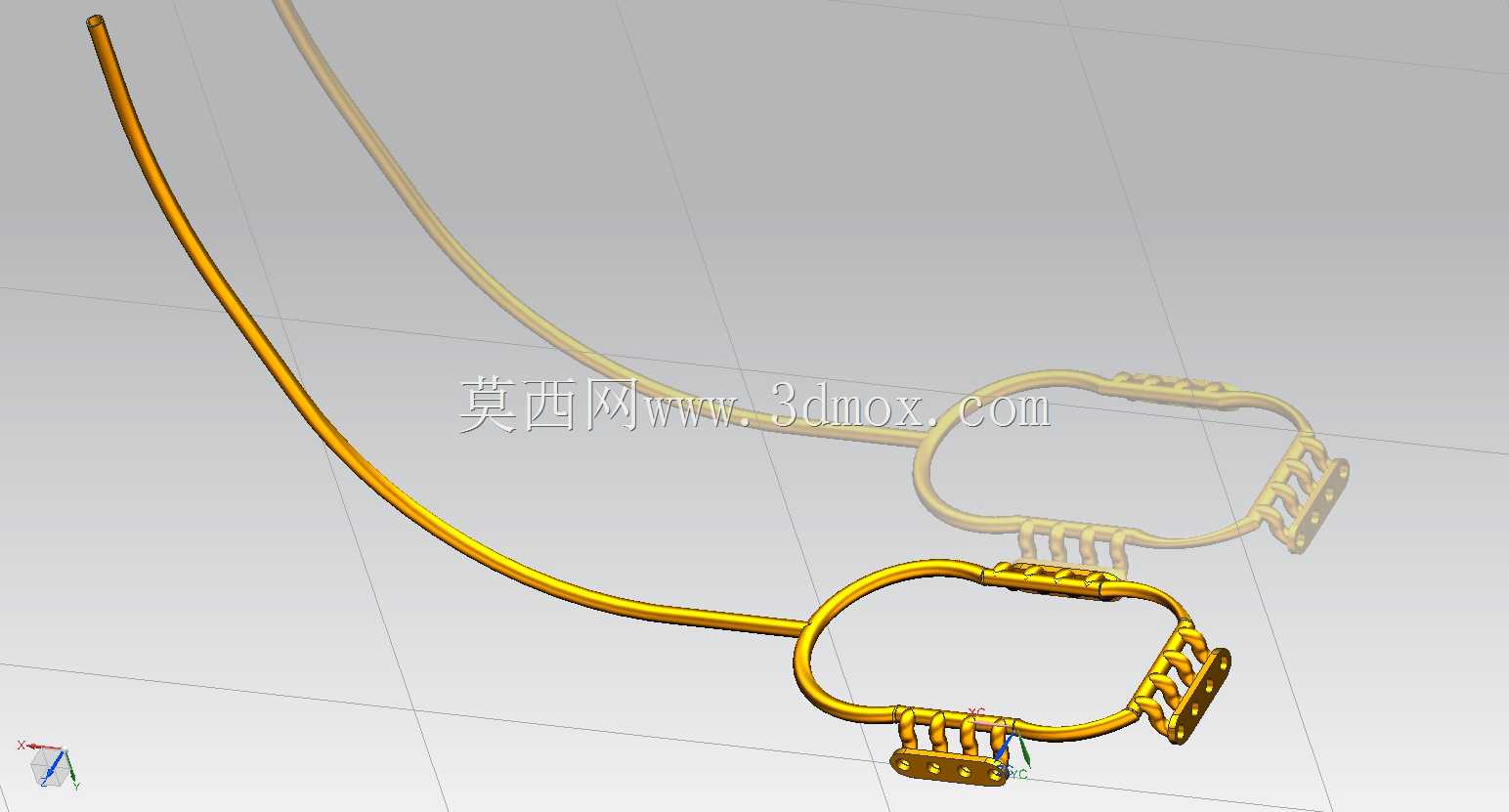

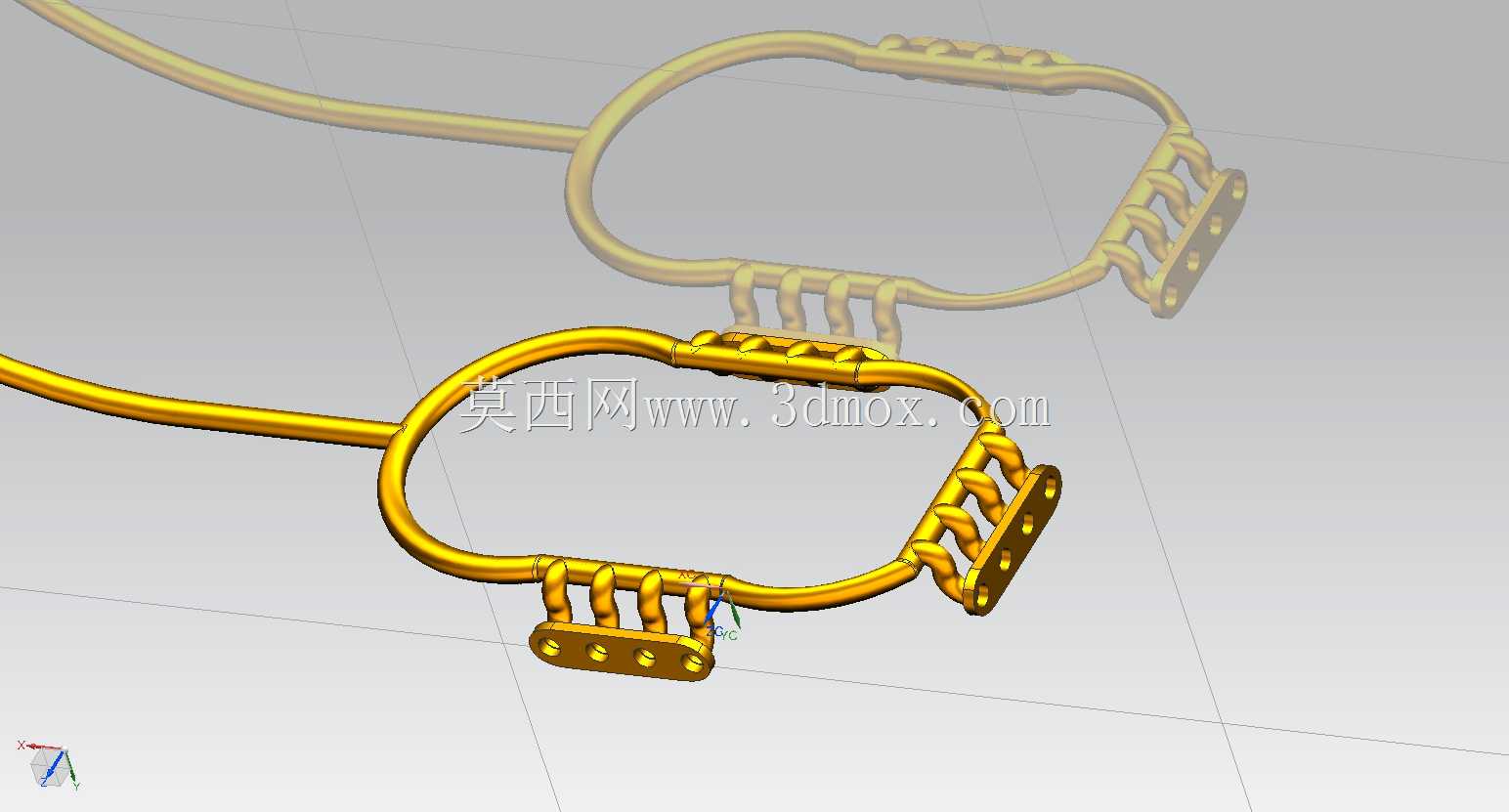

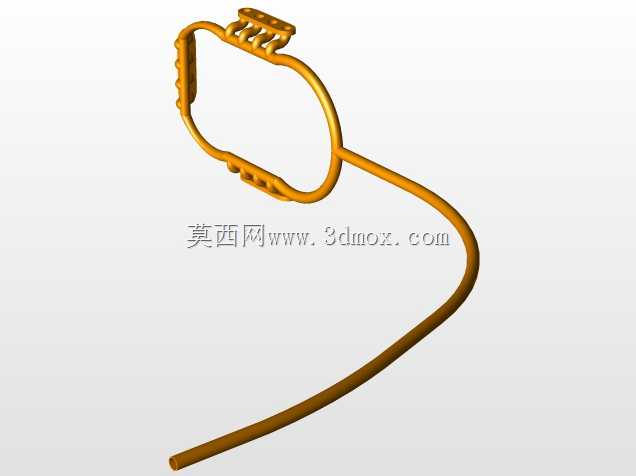

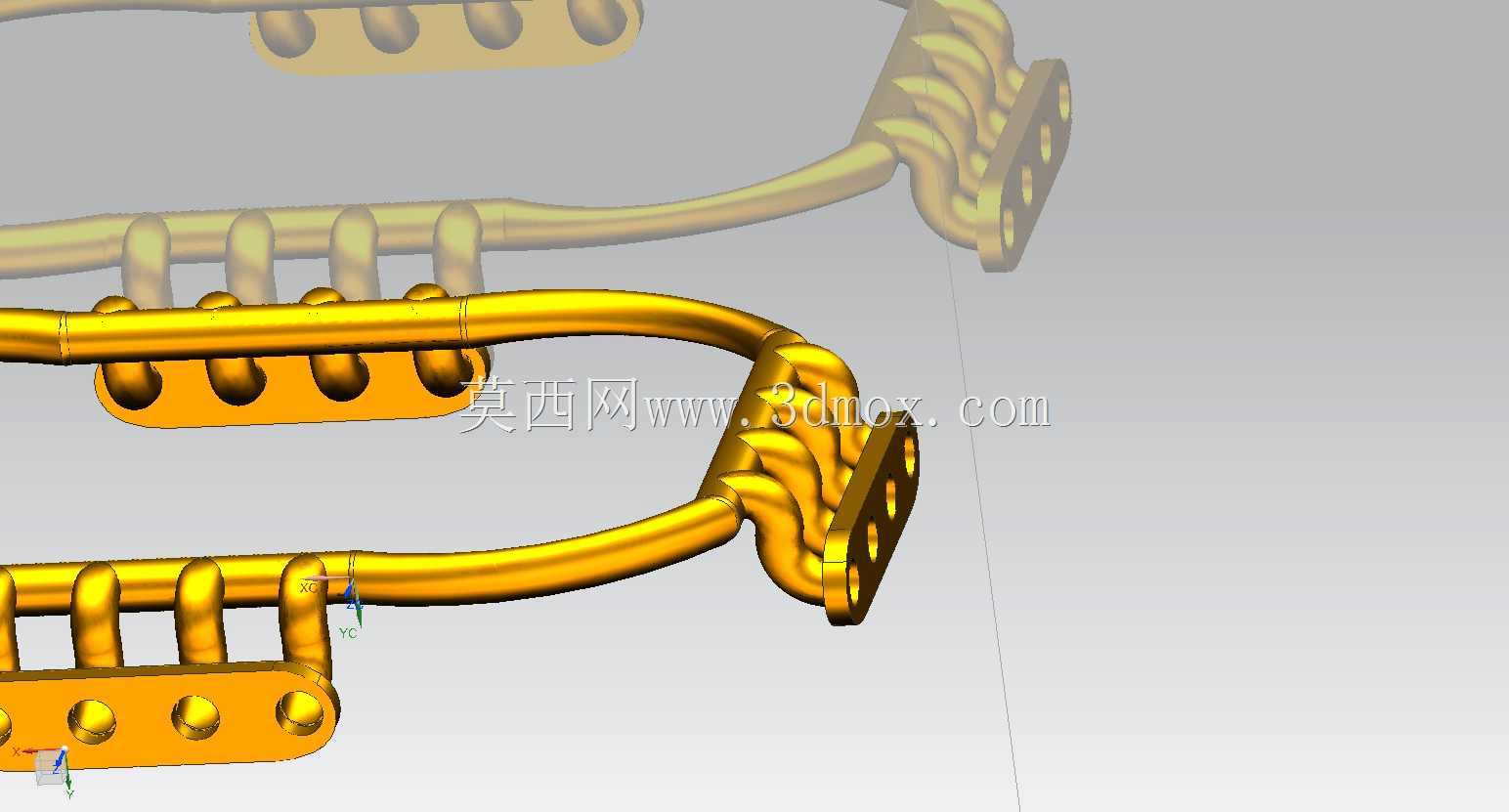

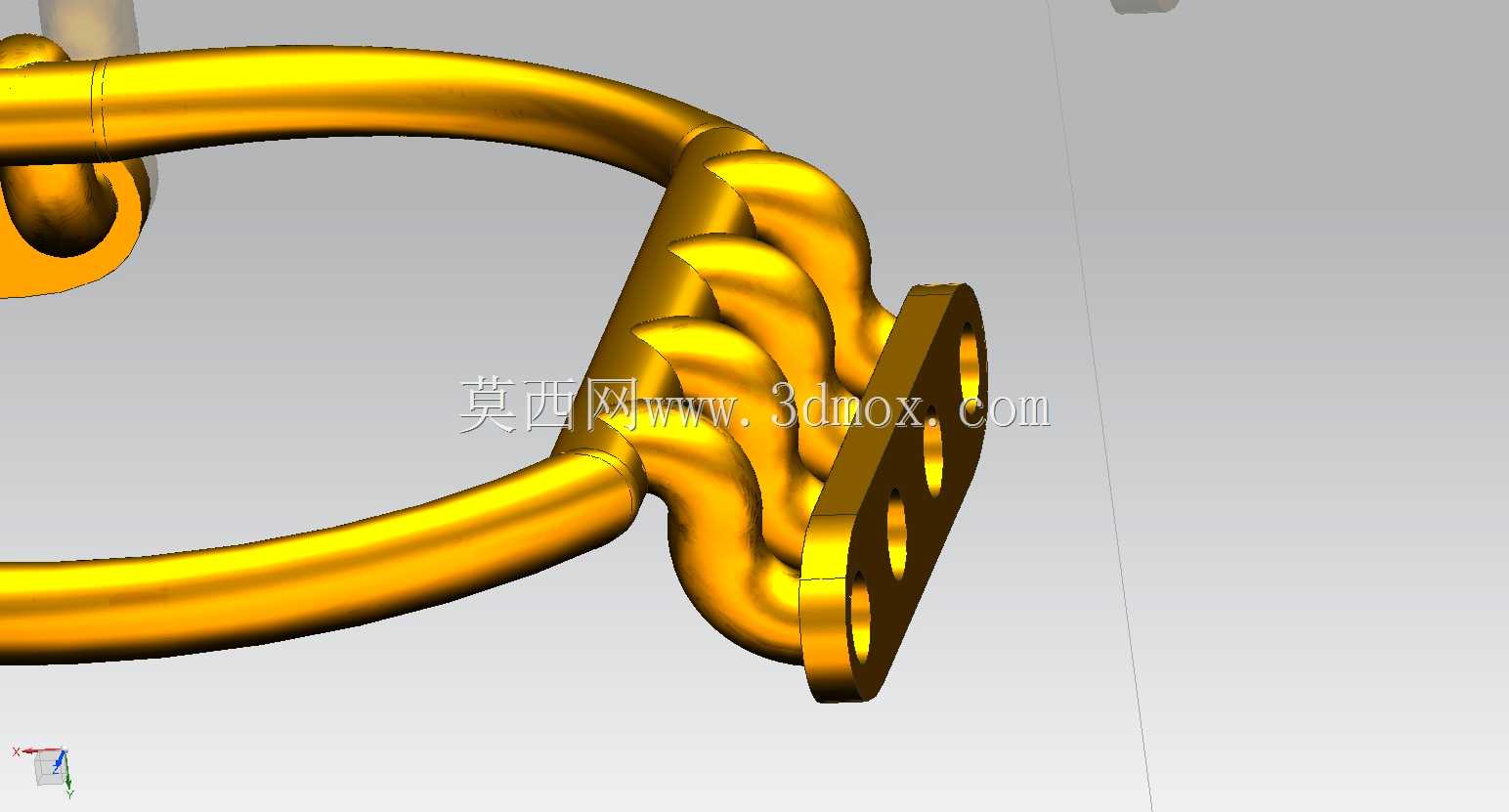

这款多通路集成式排放歧管，主要应用在小排量动力单元、紧凑型液压站以及小型流体输送系统的末端排放环节，用来替代传统多根独立管路拼接的排布方案，解决狭小安装空间内多支路流体集中汇流、分流排放的管路杂乱问题，在小型内燃机排气支路、润滑系统回油支路、气动系统冷凝水排放支路等场景中都能适配使用。从实际功能来看，它可以将四个并行支路的流体统一汇入主弧形管路，再通过主通路完成定向输送，相比独立管路拼接的结构，能减少70%以上的管路接头数量，大幅降低接头位置的流体泄漏风险，同时各个支路的流道做了顺滑过渡处理，能避免流体在支路交汇处形成紊流、压损过大的问题，保证各个支路的流体排放通畅，不会出现单支路堵滞影响整体系统运行的情况。在设计思路上，这款歧管采用了一体化成型的结构逻辑，没有额外的拼接焊缝，整体结构强度更高，能承受常规工况下的管路振动与流体压力冲击；主通路采用大曲率弧形弯管设计，既可以顺应流体的流动走向降低流阻，也能在有限的安装空间内避让周边的其他构件，减少管路布置时的空间占用；端部的安装法兰做了加厚处理，法兰上的安装孔位采用对称排布设计，既可以通过螺栓完成与设备端面对接的牢固固定，也能适配不同安装角度的微调需求，安装时不需要额外制作转接板。从安装边界来看，主弧形管路的外径适配常规中小通径的流体管路规格，四个支路的通径保持一致，能够匹配同规格的外接软管或硬管对接，法兰端面的安装孔间距符合通用管路对接的尺寸规范，安装时只需要保证法兰端面与设备对接面的密封垫平整，就可以完成可靠密封；整体结构的外轮廓没有突兀的尖锐棱角，所有流道转弯位置都做了圆角过渡，既可以避免流体长期冲刷转弯位置造成的管壁磨损，也能在安装维护时减少对操作人员的剐蹭风险，日常使用中不需要额外的维护操作，只要定期检查法兰位置的密封状态即可，能够长期稳定承担多支路流体的集中排放输送功能。
