可调角度带座旋转支撑轴承结构

项目分类:3D模型 发布时间:2021-08-01 ID:216093
  • 可调角度带座旋转支撑轴承结构
  • 可调角度带座旋转支撑轴承结构
  • 可调角度带座旋转支撑轴承结构
  • 可调角度带座旋转支撑轴承结构
  • 可调角度带座旋转支撑轴承结构
  • 可调角度带座旋转支撑轴承结构
  • 可调角度带座旋转支撑轴承结构
  • 可调角度带座旋转支撑轴承结构
  • 可调角度带座旋转支撑轴承结构
  • 可调角度带座旋转支撑轴承结构
  • 可调角度带座旋转支撑轴承结构
  • 可调角度带座旋转支撑轴承结构
  • 可调角度带座旋转支撑轴承结构
  • 可调角度带座旋转支撑轴承结构
  • 可调角度带座旋转支撑轴承结构
  • 可调角度带座旋转支撑轴承结构

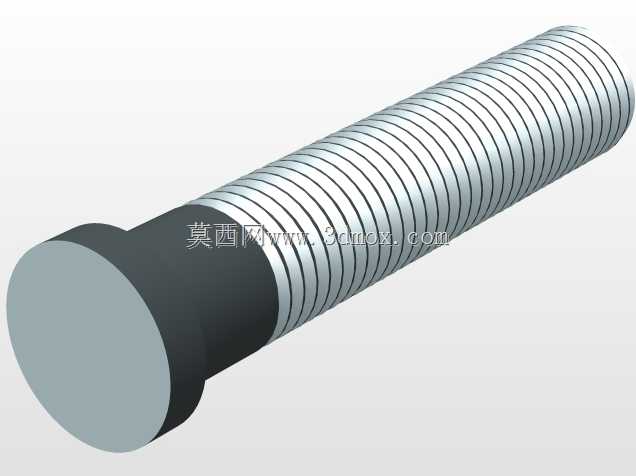

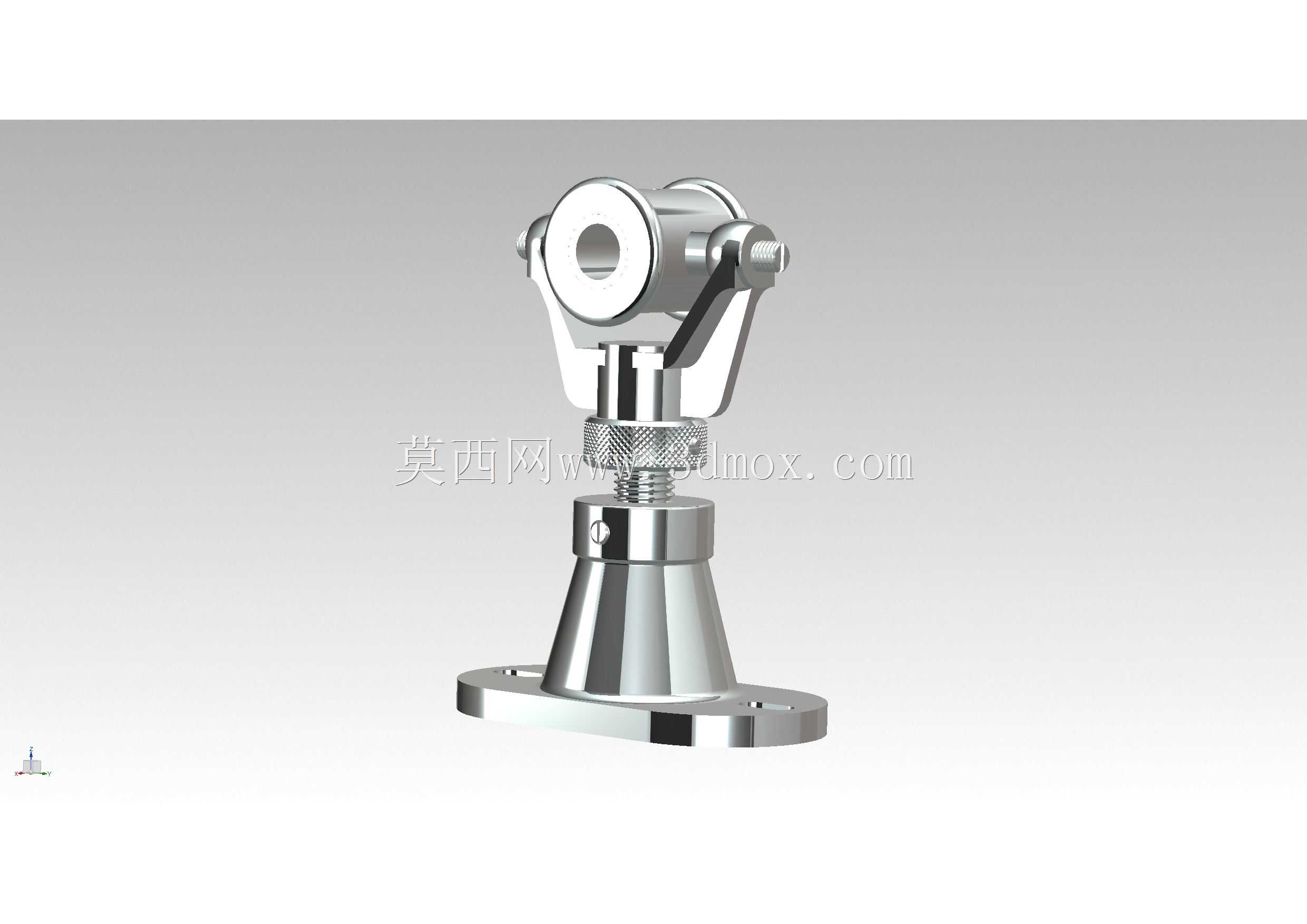

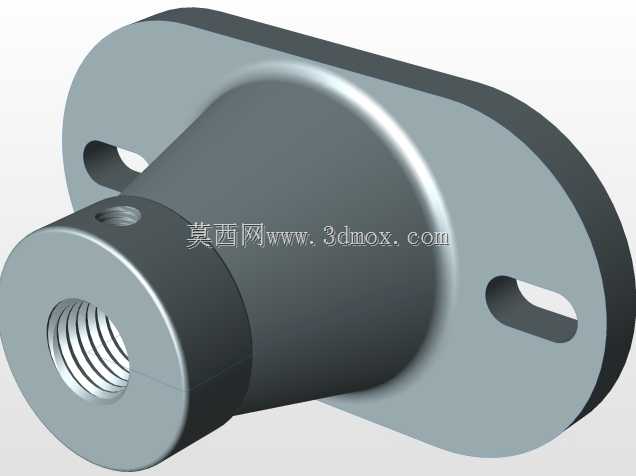

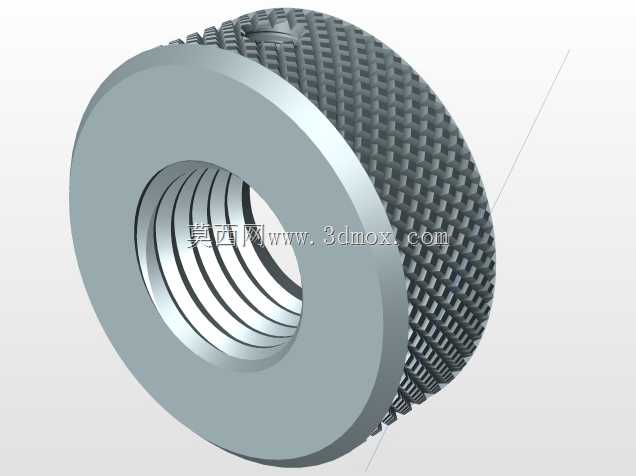

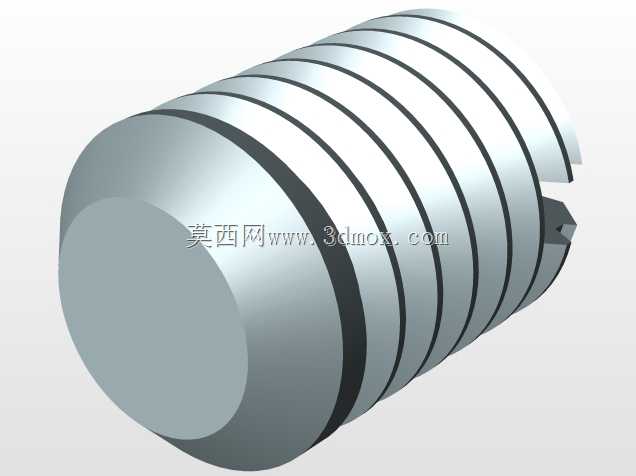

这款可调式旋转支撑轴承结构,主要应用于需要实现多角度姿态调整、同时承载径向与轴向复合载荷的工业场景中,常见于光学检测设备的镜头支撑工位、小型工装夹具的角度调节单元、自动化产线的工件定位托架、实验测试平台的装夹支座等领域,能够在不更换安装基座的前提下,快速调整上部装配件的俯仰角度与旋转方位,大幅提升工装与设备的适配灵活性。该结构整体由法兰安装底座、升降调节螺柱、锁紧手轮、铰接旋转支座、轴承安装孔位几个核心部分组成,底座采用带安装孔的法兰式设计,能够通过螺栓直接固定在设备台面或工装基板上,安装边界清晰,底座底面为全平面加工结构,可保证安装后整体的垂直度与支撑稳定性,避免承载时出现偏斜晃动。中部的螺柱调节结构配合滚花锁紧手轮,可实现上部支座的高度微调,调整到位后通过手轮的锁紧摩擦力固定高度位置,无需额外紧固件即可完成锁止,操作便捷。上部的铰接旋转支座采用双叉耳铰接结构,中间的轴承安装位为通孔设计,可穿装转轴或固定被支撑件的连接轴,铰接结构可实现一定范围内的俯仰角度调整,同时支座整体可沿中部螺柱的轴线做360度水平旋转,满足不同方位的安装与使用需求。在设计思路上,该结构优先考虑了装调便捷性与承载稳定性的平衡,所有活动连接部位均预留了合适的配合间隙,既保证转动、摆动调节时的顺畅无卡滞,又通过金属接触面的紧密配合控制了调节间隙,避免承载时出现窜动。整体外形采用流线型金属结构设计,无尖锐棱角,既提升了外观的精致度,也避免了安装调试过程中划伤操作人员。安装时需注意法兰底座的安装孔位间距,提前在安装基板上加工对应位置的螺纹孔或穿装孔,保证底座安装平整,调节时需先松开锁紧手轮,调整到所需高度与角度后再锁紧手轮,避免带载强行调节损坏配合螺纹。该结构可适配多种需要小范围角度、高度调整的支撑场景,相比固定式轴承座,其适配性更强,能够减少非标工装的重复设计制作成本,在小型自动化设备、实验装置、检测仪器的结构设计中具备较高的实用价值。
