法兰安装式套筒轴承结构设计

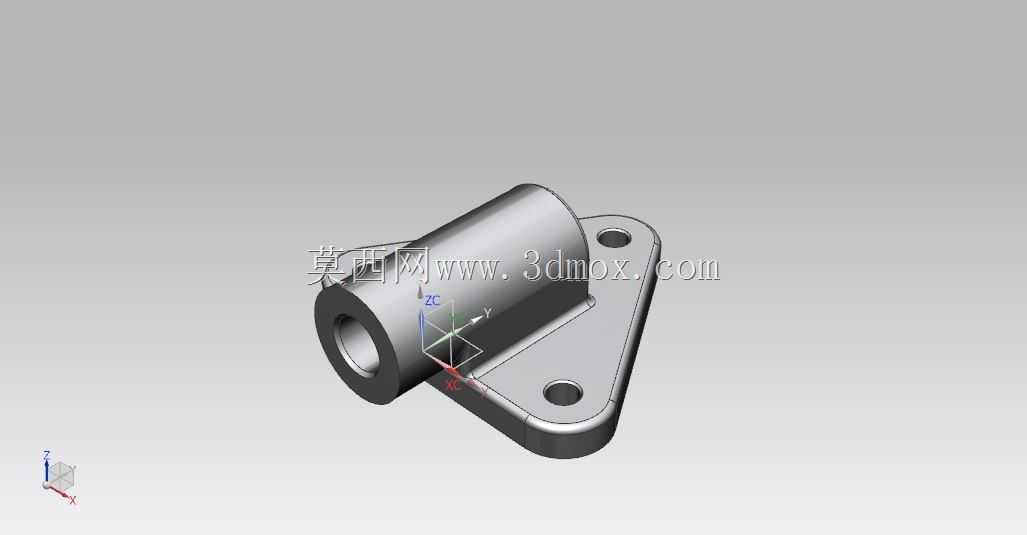

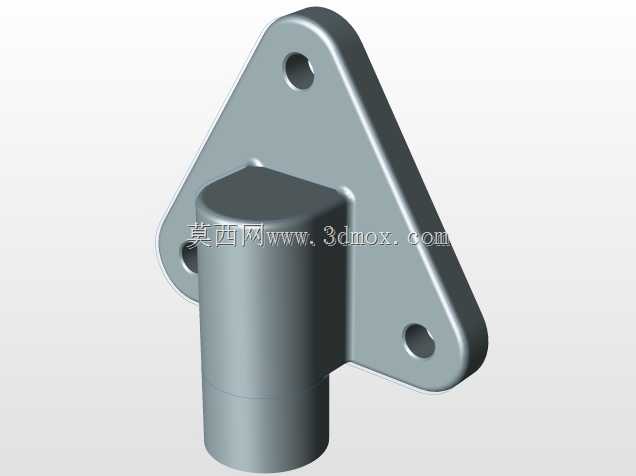

这款带菱形法兰安装座的套筒轴承，是机械传动系统中承担径向载荷支撑的核心基础零部件，广泛应用于轻工输送设备、小型动力传动单元、自动化流水线执行机构、农用小型机具以及家用机电产品的转轴支撑场景中，主要作用是为旋转轴提供稳定的径向支撑，约束转轴的径向跳动量，降低转轴运动过程中的摩擦阻力，同时吸收转轴运转产生的小幅振动，保障传动部件的运转同轴度与运行稳定性。从结构设计来看，该部件采用一体式集成结构，将套筒轴承主体与菱形安装法兰座做了一体化成型设计，省去了传统分体式轴承与轴承座装配时的同轴度调校环节，有效降低了现场装配的难度与装配误差累积。轴承主体为空心圆柱套筒结构，内孔为高精度光滑工作面，与转轴采用间隙配合设计，可根据使用场景选择添加润滑脂实现减磨，或是适配自润滑材质实现免维护运行，套筒的壁厚经过载荷校核，能够承受中等强度的径向载荷，避免长期受压出现套筒变形导致的卡轴问题。底部的菱形法兰安装座设置了两个对称分布的安装通孔，两个安装孔的中心距经过标准化设计，适配行业通用的安装孔位规格，安装时可直接通过螺栓将整个轴承组件固定在设备的安装基面上，菱形的法兰轮廓相比方形法兰能够在保障安装强度的前提下，减少不必要的结构材料占用，缩小安装所需的平面空间，同时法兰与套筒衔接处做了圆弧过渡处理，能够有效分散轴承承载时产生的应力集中，避免衔接部位在长期交变载荷下出现断裂问题。从安装边界来看，该轴承的轴向长度适配常规短轴支撑场景，法兰座的厚度满足螺栓锁紧时的强度要求，安装后套筒主体突出法兰基面的长度可根据配套轴的支撑长度需求做适配调整，两个安装孔的孔径适配常用规格的内六角螺栓，安装时无需额外加工定制连接件，直接采用标准紧固件即可完成装配。在实际应用中，这类套筒轴承相比滚动轴承结构更简单，运行噪音更低，在低速、中等载荷的传动场景下具备更长的免维护周期，同时一体化的结构也避免了分体装配带来的松动风险，非常适合对安装空间有严格限制、对运行噪音有控制要求的中小型机电设备使用，设计过程中充分兼顾了结构强度、装配便捷性与空间利用率的平衡，能够满足多数常规传动场景的转轴支撑需求。
