卧式斯特林电动机结构设计方案

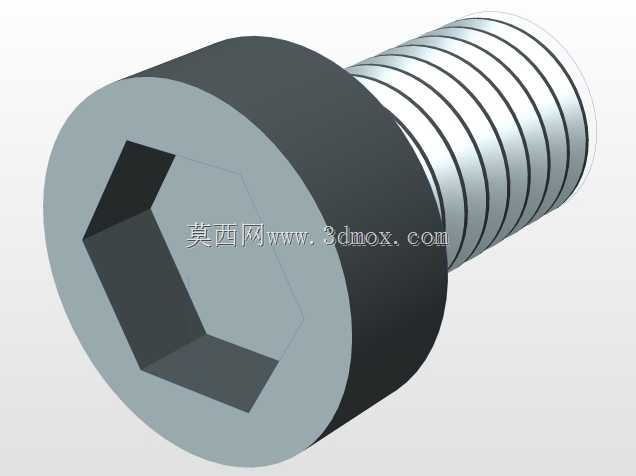

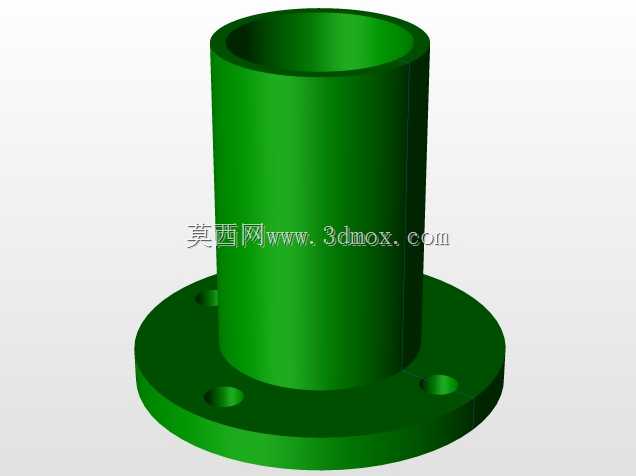

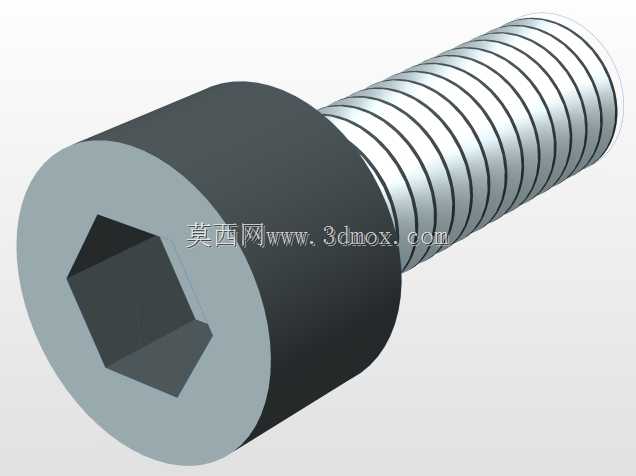

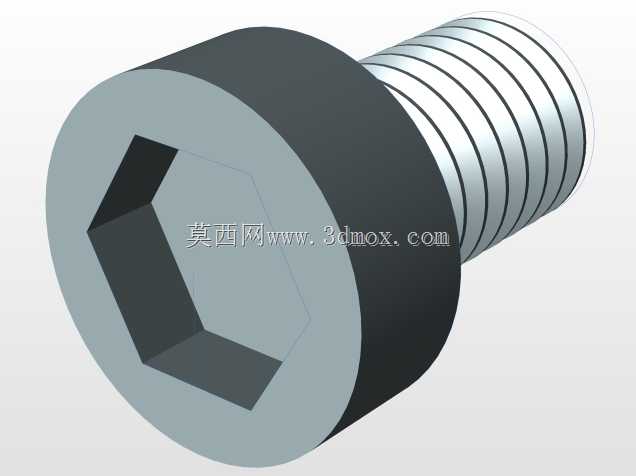

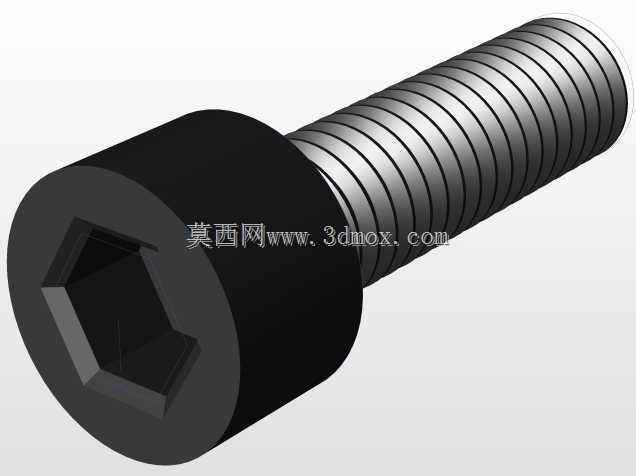

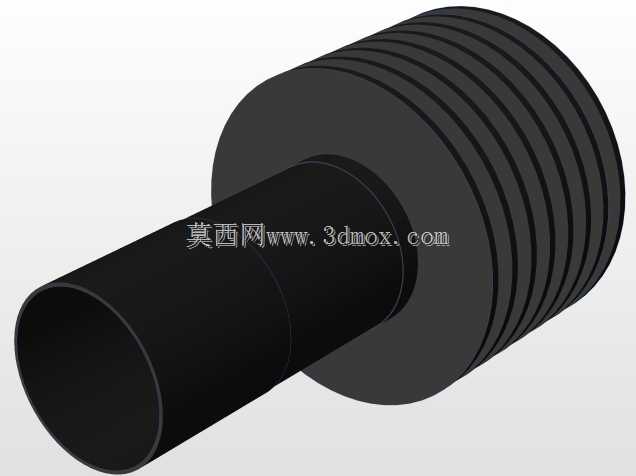

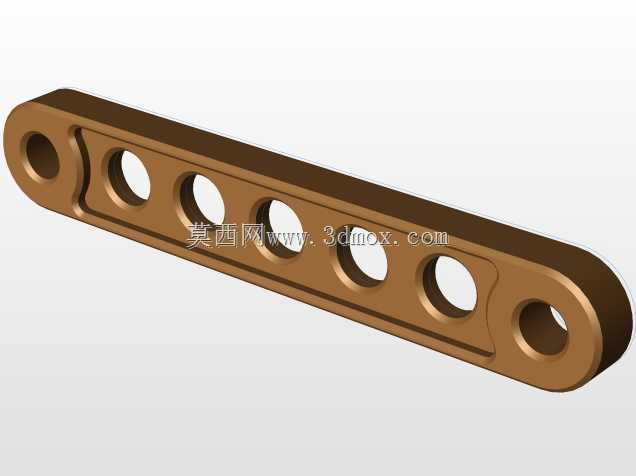

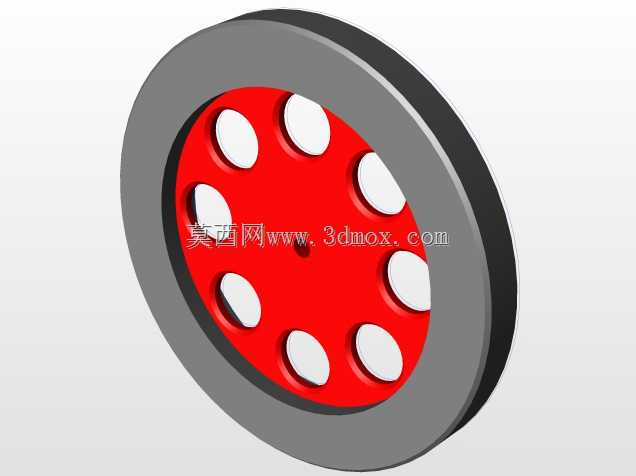

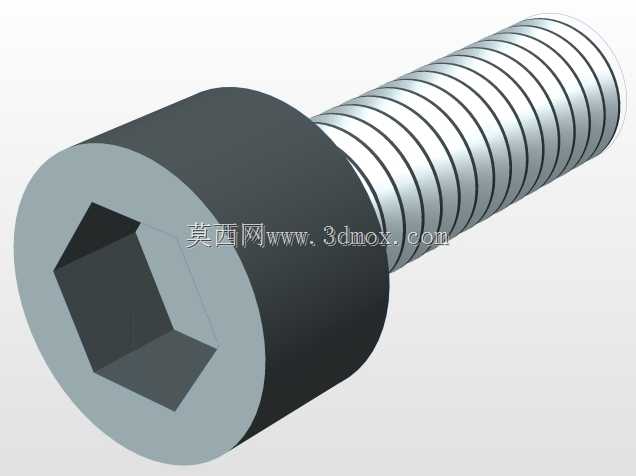

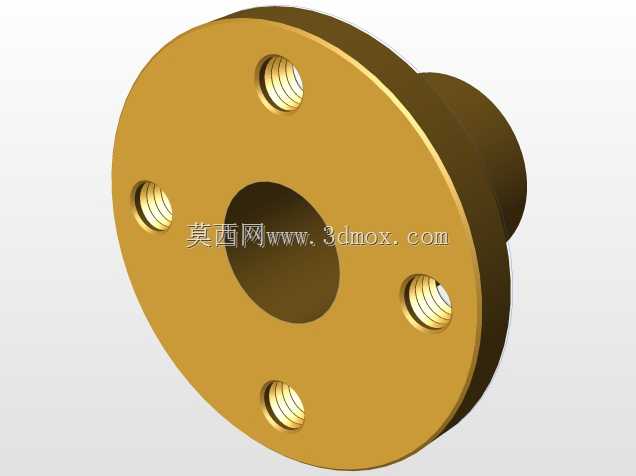

这款卧式斯特林动力装置，主要面向小型分布式能源供给、教学实验演示、低品位热能回收利用等场景设计，可适配太阳能集热、工业余热回收、生物质燃料供热等多种热源输入场景，在偏远地区离网供电、科普教具开发、小型便携动力设备配套等领域有着独特的应用价值。区别于传统内燃机依赖燃油爆燃做功的模式，该装置依托斯特林循环的闭式工质膨胀压缩原理实现热能到机械能的转换，运行过程无气门配气机构的高频冲击，整体运转平顺性优异，噪音水平远低于同功率等级的燃油动力设备，同时对热源品质的适应性更强，可利用多种分散式低品位热能完成动力输出。从功能特性来看，该卧式布局的结构将动力气缸、置换气缸、传动曲柄机构、飞轮储能组件沿水平轴向排布，有效降低了整机的重心高度，安装固定后整机稳定性更强，可适配水平安装台面的常规设备集成需求，无需额外设计倾斜支撑结构。设计过程中重点优化了冷热端的热隔离结构，在加热端与冷却端之间设置了低导热系数的隔热衔接段，减少冷热端的无效热传导损耗，提升整体循环热效率；传动端采用曲柄连杆机构将置换活塞与动力活塞的运动相位精准控制在90度差值，匹配飞轮的转动惯量设计，保障循环过程中动力输出的连续性，避免运转过程出现卡滞或转速波动过大的问题。外形尺寸方面，整机采用紧凑化卧式布局，轴向长度控制在适配小型设备安装舱的范围内，径向尺寸预留了冷却散热片的安装空间，安装边界上预留了四个对称分布的固定安装孔位，可直接通过螺栓固定在水平安装基座上，输入端预留了热源对接的法兰接口，输出端可直接连接小型发电机、传动带轮等负载组件，无需额外设计转接结构。冷却端采用外置散热翅片结构，可适配自然冷却或小型风冷辅助散热的使用场景，无需复杂的水冷管路配套，降低了配套使用的门槛。整机的密封结构采用耐高温的静密封设计，闭式循环腔体内的工质可长期保持稳定压力，减少日常维护的频次，适配长期无人值守的小型能源站点使用需求。
