钢板轧制卷圆机SolidWorks设计模型

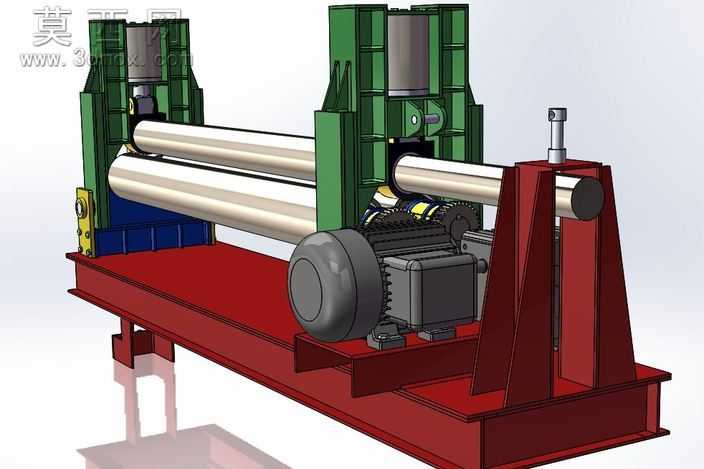

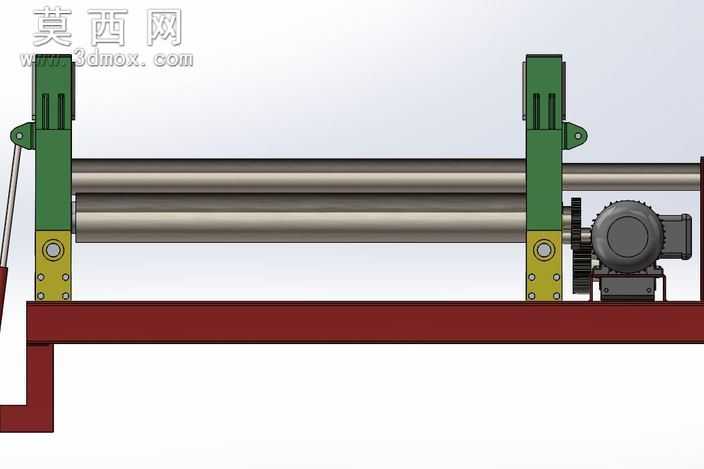

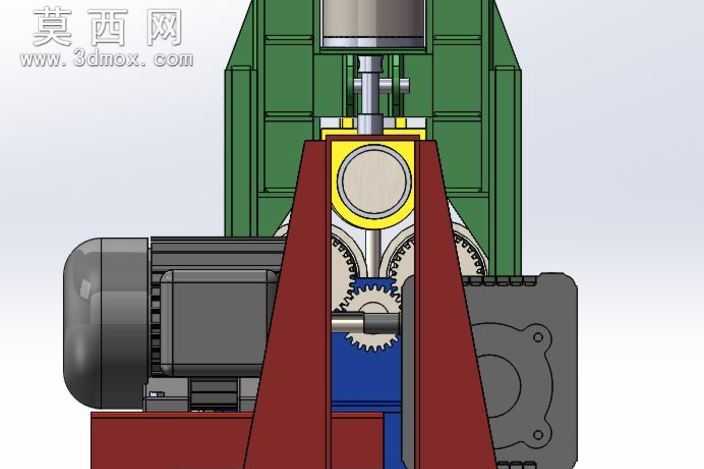

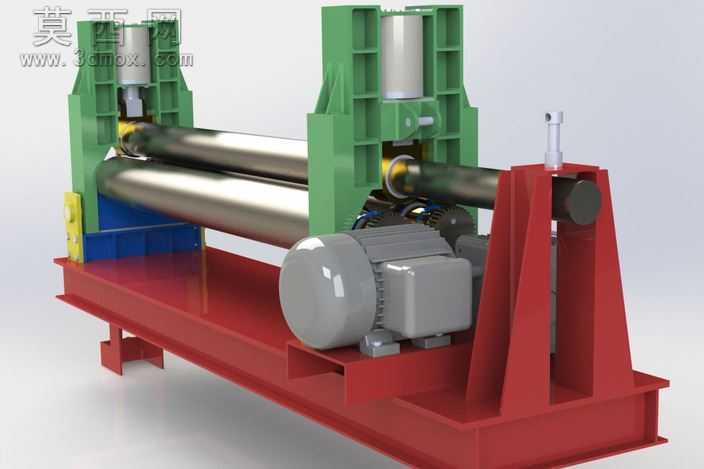

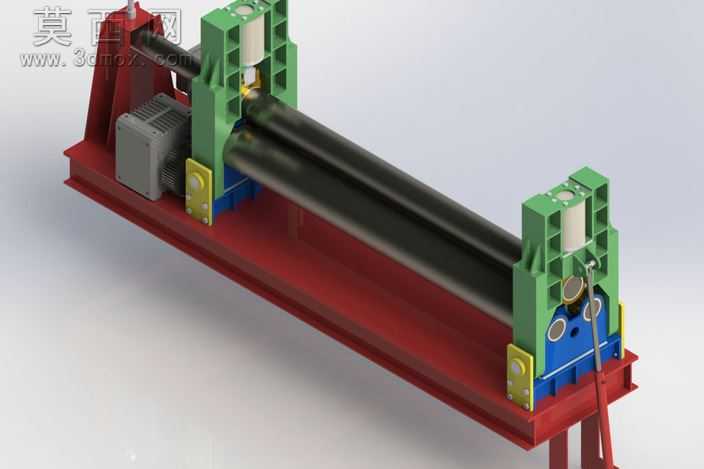

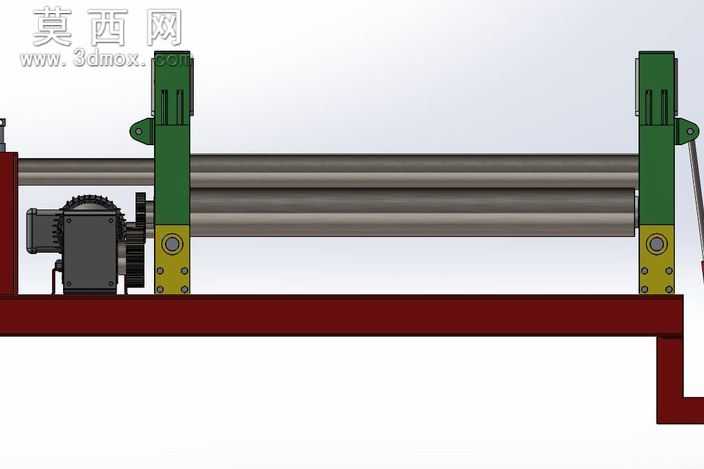

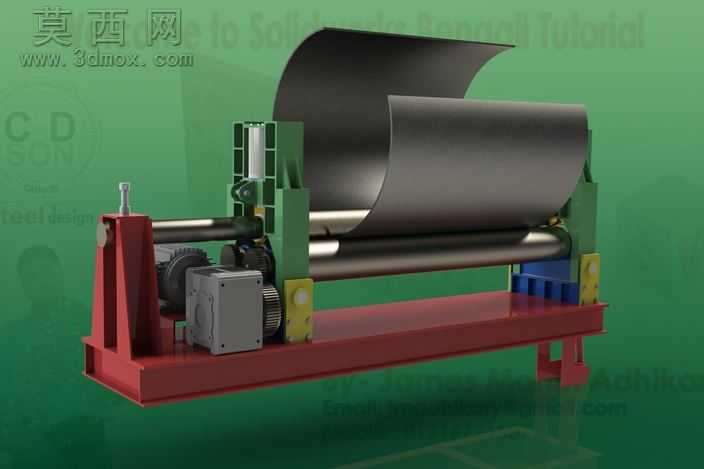

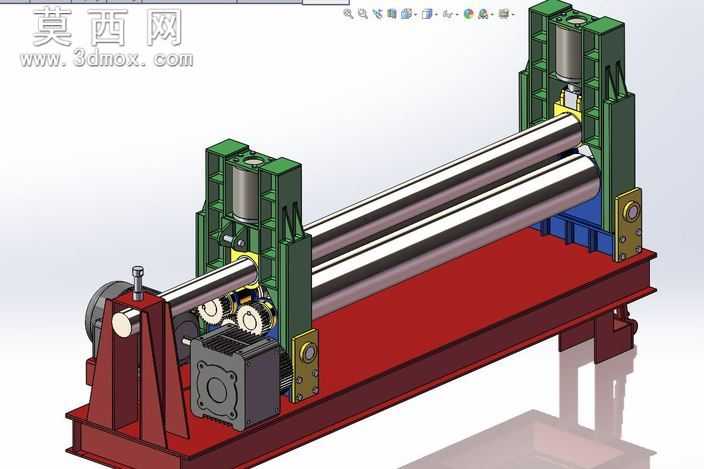

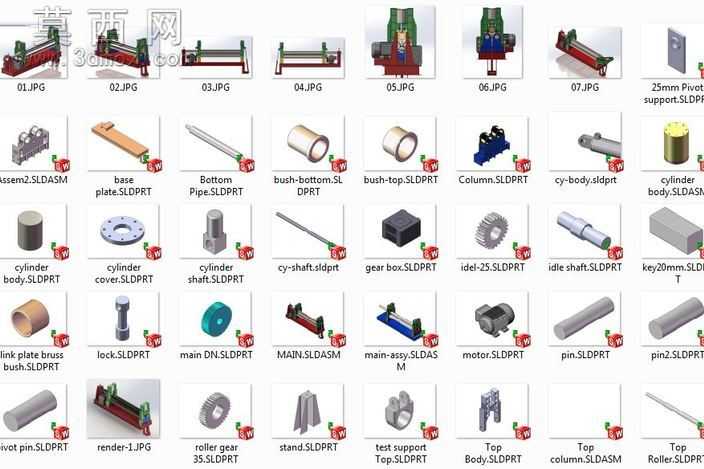

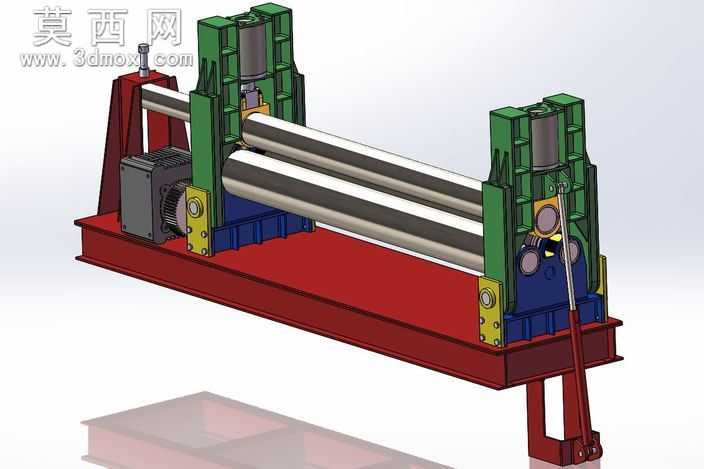

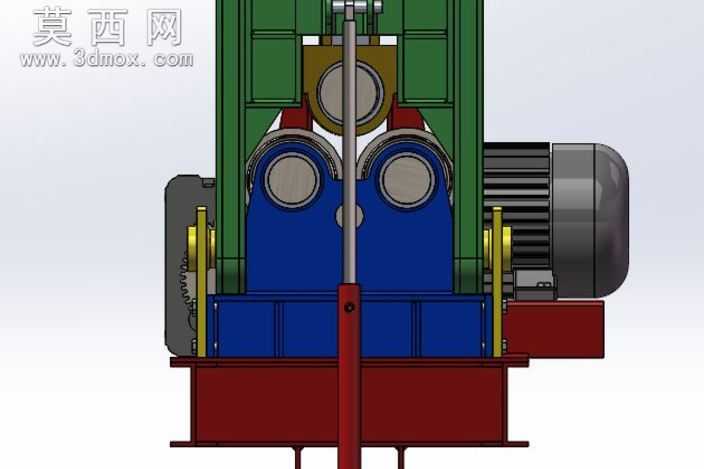

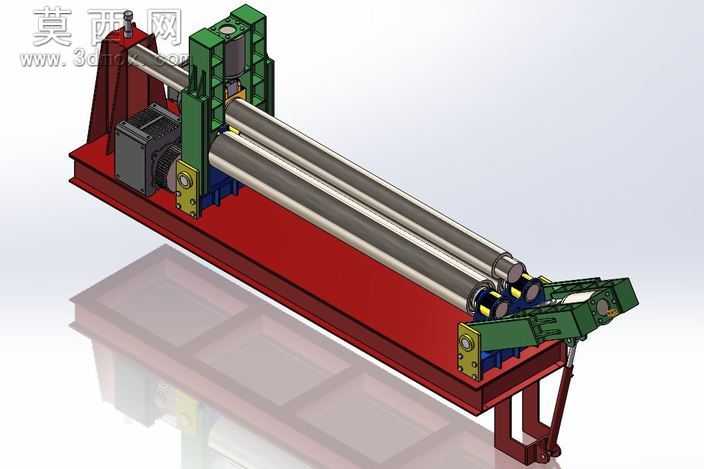

本套钢板轧制卷圆机模型采用SolidWorks完成全参数化建模，历经SW2007版本初始设计迭代，最终在SW2013版本完成优化呈现，整体建模过程严格遵循机械设计规范，所有零部件均按照实际加工尺寸1:1还原，可直接用于生产参考与方案验证。模型渲染阶段针对不同部件赋予了贴合实际工业场景的材质属性：机架底座采用厚重的铸铁材质，表面做哑光红漆喷涂处理，还原重型焊接机架的厚重质感；两侧立式机架采用铸钢材质搭配深绿色工业漆面，凸显设备的结构强度；三根工作辊轴采用抛光镀铬金属材质，表面设置高反光金属质感，精准还原冷轧辊的光滑工作面特性；传动端的齿轮组、减速电机、调节油缸等部件分别对应赋予合金结构钢、灰铸铁、缸体金属等差异化材质，配合场景内的柔和环境光与地面投影效果，让整体装配体的渲染效果真实直观，各部件的装配关系一目了然。从结构设计来看，该卷圆机采用对称式三辊卷制结构，底部两根下辊为固定传动辊，通过端部的齿轮啮合结构与减速电机输出端相连，为钢板卷制提供稳定的旋转扭矩；上辊为可升降压下辊，两侧机架顶部配置液压油缸作为压下动力源，可根据待加工钢板的厚度、目标卷圆半径灵活调节压下量，适配不同规格钢板的卷圆加工需求；设备端部设置翻倒卸料机构，卷制完成的筒形工件可通过该机构快速完成卸料，提升加工效率；传动端集成了齿轮减速单元与驱动电机，整体传动链布局紧凑，动力传递路径短，可有效降低传动过程中的功率损耗。该设备最初为孟加拉国当地钢板加工场景定制设计，设计过程中充分考虑了当地加工车间的使用工况，整体结构兼顾了加工精度与设备耐用性，既可以完成普通碳钢板的卷圆作业，也可适配一定厚度的低合金钢板折弯卷制成型需求，模型完整保留了所有零件的参数特征与装配约束关系，可直接编辑修改参数适配不同的加工幅面需求，也可作为金属成型设备设计的参考案例，帮助设计人员快速掌握三辊卷板机的结构原理与设计要点。
