钣金折弯式带锁紧滚轮安装支架结构

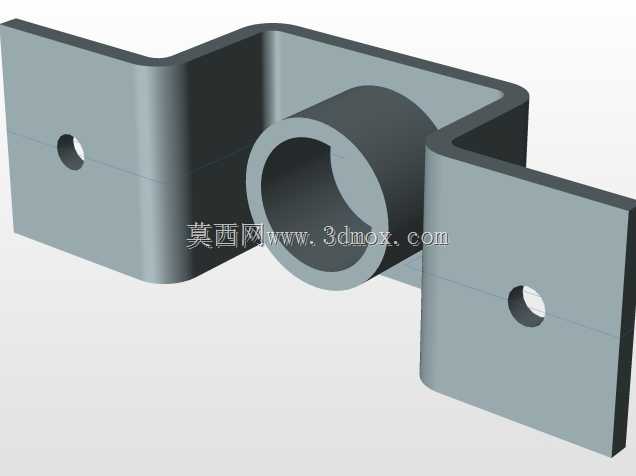

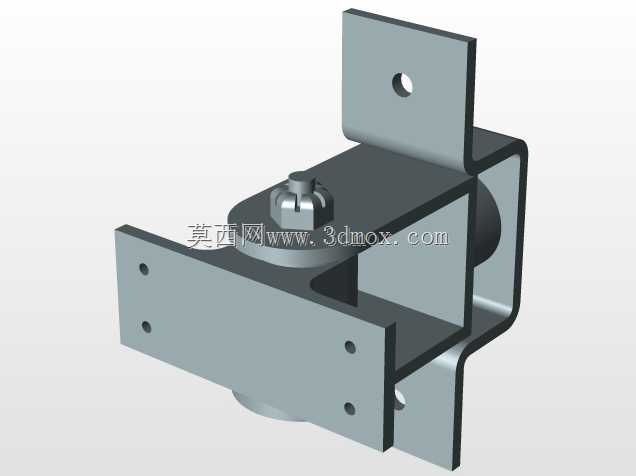

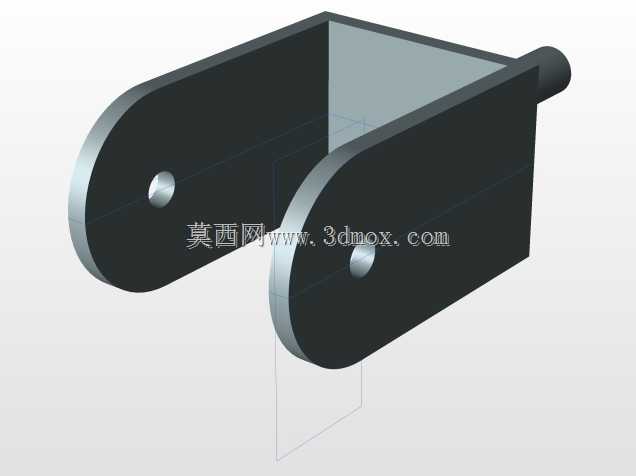

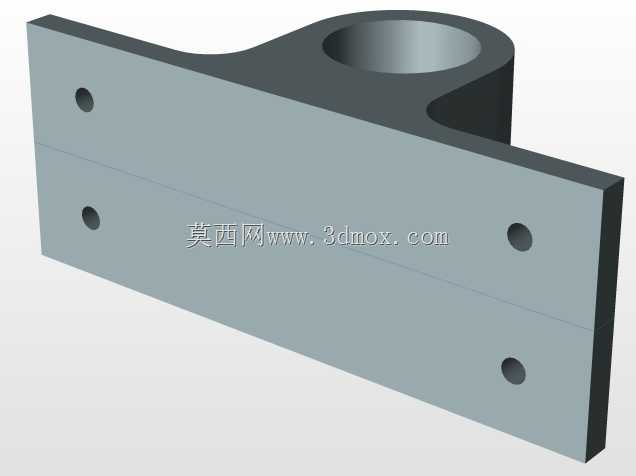

该结构为工业场景中配套导向滚轮使用的集成式安装支座，主要应用于物流输送线侧边导向、自动化设备滑动门体限位、仓储货架推拉机构导向、小型移动设备行走轮固定等场景，能够为滚轮提供稳定的安装基准，同时通过自带的锁紧结构实现滚轮轴向位置的固定，避免运行过程中出现滚轮窜动、松脱的问题。从功能特性来看，该支架采用多面折弯的钣金结构作为主体，一体成型的折弯工艺既保证了整体结构的刚性，又减少了额外拼接带来的装配误差，支架上预留的多组安装孔位可适配不同规格的安装基面，既可以通过顶部的单孔实现悬挂式安装，也可以通过侧面的两组双孔实现侧装固定，适配不同设备的安装空间需求。设计过程中优先考虑了装配的便捷性，滚轮嵌入支架的U型槽内后，仅需通过顶部的开槽锁紧螺母配合垫片即可完成滚轮的轴向固定，无需额外设计复杂的压盖结构，既降低了零件加工成本，也方便后期运维过程中的滚轮更换操作；支架的折弯边均做了圆角过渡处理，避免安装过程中锐边划伤操作人员，同时折弯处的加强结构能够承受滚轮运行过程中带来的径向冲击力，在长期往复受力的工况下不易出现钣金变形问题。从安装边界来看，该支架整体结构紧凑，主体采用等厚钣金折弯成型，横向安装孔的孔距符合常规工业配件的安装尺寸规范，顶部安装孔与侧面安装孔的位置互不干涉，可根据实际安装场景选择对应的固定方式；滚轮装配完成后，突出支架本体的滚动面尺寸经过精准核算，既保证滚动面能够与导向面充分接触，又不会出现支架本体与导向面剐蹭的问题，支架底部预留的避让空间能够容纳滚轮端部的突出结构，保证滚轮转动过程中无卡滞。整体结构没有冗余的设计部分，所有折弯面、孔位、锁紧结构都服务于滚轮的稳定固定与顺畅转动，能够在中等载荷的导向、行走场景下长期稳定工作，适配多数常规工业环境下的安装使用需求。
