机械制图入门组合块体练习素材

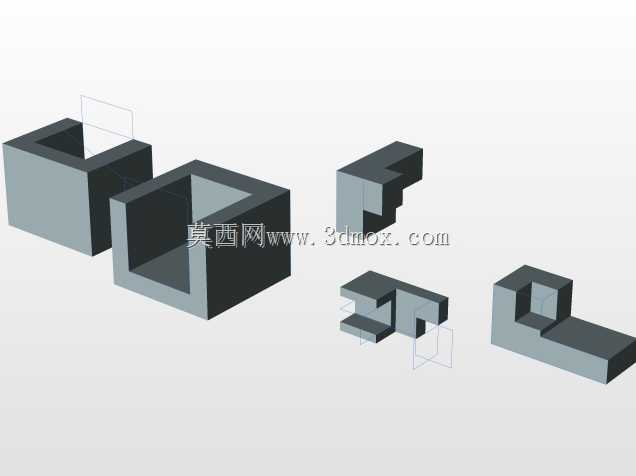

这套组合块体素材主要面向机械制图入门阶段的实操训练场景，广泛应用于职业院校机械类专业的课堂实训、企业新入职制图人员的岗前技能考核、三维建模爱好者的基础能力打磨环节，是帮助学习者建立空间投影思维、掌握形体分析法的核心训练载体。整套素材由五组不同构型的空心块体、凹凸拼接块、L型转角块组成，所有块体均采用正交几何形态设计，无复杂曲面与异形结构，完全贴合入门阶段从二维草图到三维实体转换的训练逻辑。从功能特性来看，每一块体都设置了明确的凹凸配合边界、空心腔体结构与正交转角特征，学习者可以通过对这些块体的投影绘制、实体建模、装配拼接训练，逐步掌握三视图投影规律、剖视图绘制要点、形体尺寸标注逻辑，同时能直观理解机械结构中常见的槽腔、凸台、转角、配合面的设计逻辑，为后续复杂机械零件的制图与建模打下扎实基础。在设计思路上，整套素材遵循从易到难的梯度设置：最左侧的两组空心方槽块结构最为简单，仅包含外轮廓与单一内槽特征，适合刚接触投影规则的学习者练习基本视图的绘制；中间的两组凹凸拼接块设置了阶梯状凸台与对应凹槽，需要学习者准确判断不同方向的轮廓遮挡关系，掌握相贯线、截交线的简化绘制方法；最右侧的L型转角块设置了局部空心槽与延伸平板结构，需要学习者结合形体分析法拆分结构，理清不同部分的尺寸关联与位置关系。所有块体的外形尺寸均采用整数值模数设计，相邻配合面的尺寸完全匹配，不存在过定位或无法装配的结构问题，安装拼接边界清晰明确，学习者在完成单个块体的建模或制图后，还可以尝试将所有块体进行组合拼接，验证自身对结构位置关系的判断是否准确，进一步强化空间想象能力。这类基础块体训练看似简单，实则是机械制图能力搭建的核心环节，很多复杂的机械零部件本质上都是这类基础几何块体的组合、变形与延伸，熟练掌握这类基础块体的投影与建模逻辑，能有效减少后续实际工作中出现的视图表达错误、尺寸标注遗漏、配合关系判断偏差等问题，帮助学习者快速建立规范的机械设计思维。
