内燃机进排气控制用凸轮轴结构设计

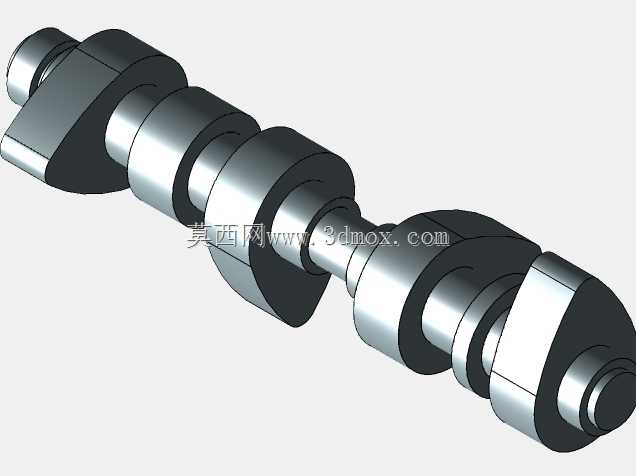

凸轮轴是内燃机配气机构的核心传动部件，其结构设计直接决定发动机进排气门的开闭时序、升程规律，直接影响动力输出效率、燃油经济性与运转平顺性，广泛应用于车用汽油机、柴油机、小型通用动力机械、工程机械动力单元等场景。从结构设计逻辑来看，该凸轮轴采用整体式锻造结构，沿轴向依次布置多组进排气凸轮型面，相邻凸轮之间设置支撑轴颈，轴颈直径与凸轮基圆尺寸匹配整机缸盖的轴承座安装孔公差，两端预留正时传动结构的安装定位面，可适配齿轮传动、链条传动两类常见的正时驱动形式。设计过程中，凸轮型线的拟合是核心环节，需要匹配发动机额定转速区间的配气相位要求，缓冲段设计充分考虑气门间隙的补偿需求，避免气门开闭过程产生冲击异响，同时型面的升程变化率经过反复校核，保证气门开启的时间截面满足进气充量、排气顺畅的要求，不会出现气流阻塞导致的泵气损失升高。从安装边界来看，各支撑轴颈的同轴度公差控制在0.02mm以内，凸轮型面相对于轴颈的轮廓度公差满足量产加工的工艺要求，轴向定位台阶的尺寸与缸盖端的止推片配合间隙预留0.1-0.2mm的热膨胀余量，避免整机热态运转时出现轴系卡滞。实际应用中，该类凸轮轴的润滑采用缸盖主油道供油的压力润滑方式，各轴颈表面设计有环形油槽，保证运转过程中油膜持续建立，凸轮型面与气门挺柱接触位置的表面硬度经过热处理强化，可承受长期往复接触的摩擦载荷，降低磨损量，延长整机大修周期。建模过程中，所有回转面的同轴度基准、凸轮型面的轮廓基准均与实际加工的工艺基准保持一致，可直接用于后续的工程图生成、数控加工编程、运动学仿真验证，在做配气机构运动仿真时，可直接将模型导入动力学模块，添加凸轮与挺柱的接触副、气门弹簧的预紧力参数，即可模拟不同转速下的气门运动规律，校验是否存在气门飞脱、活塞与气门碰撞的风险。
