手动压紧式钣金成形工装结构

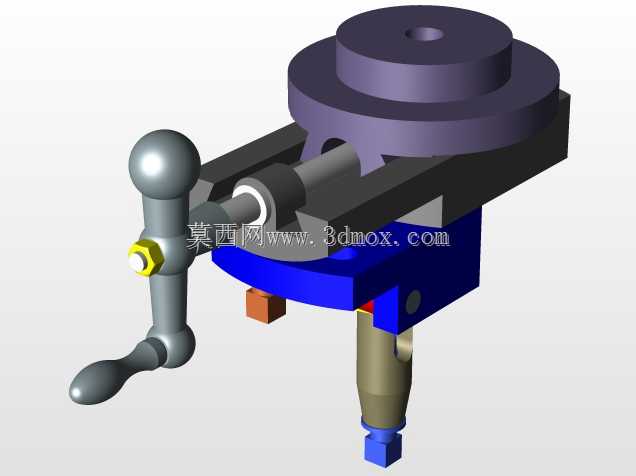

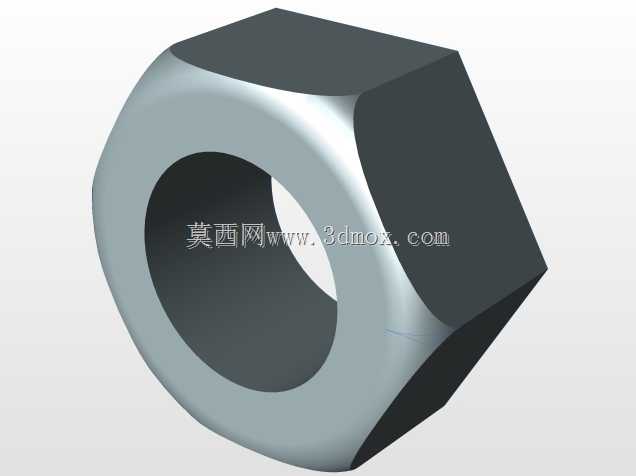

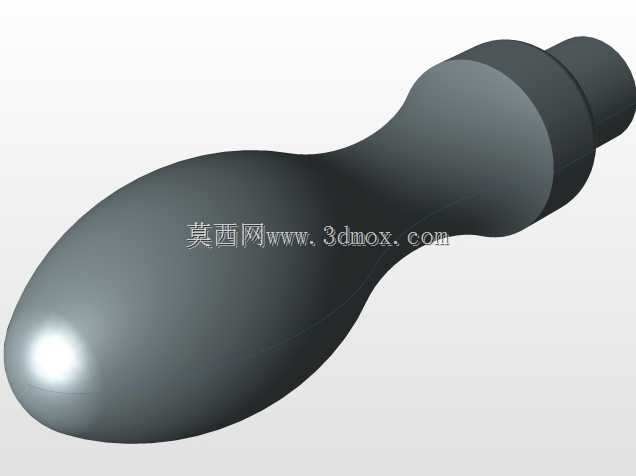

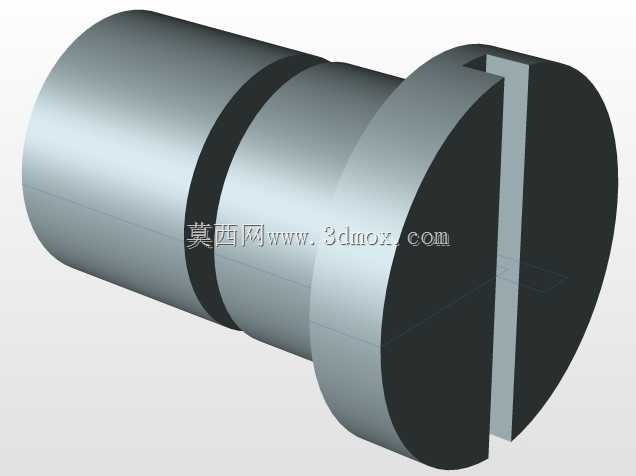

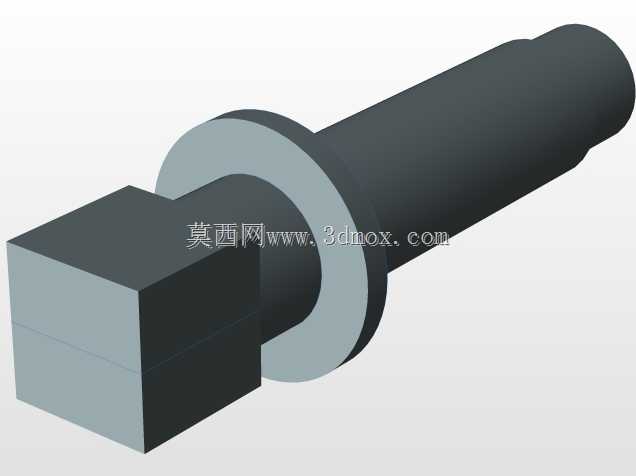

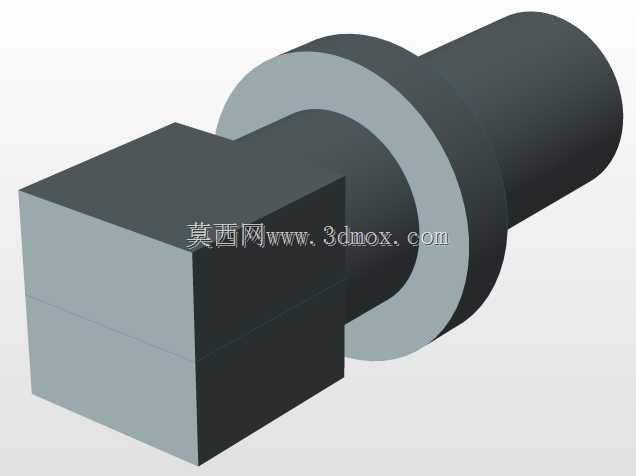

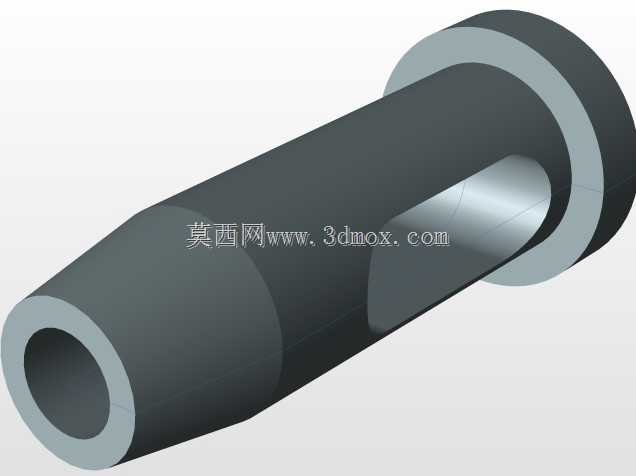

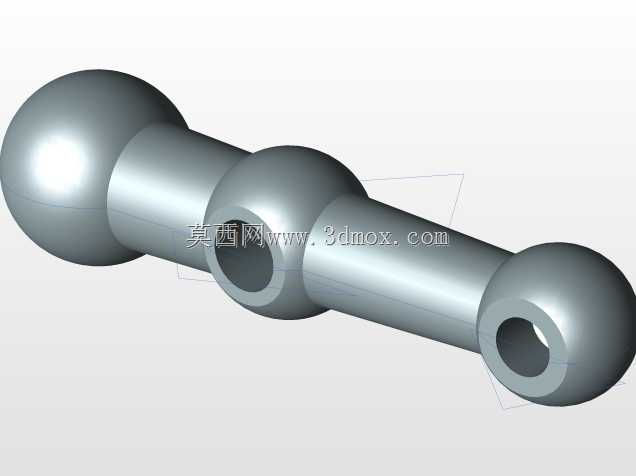

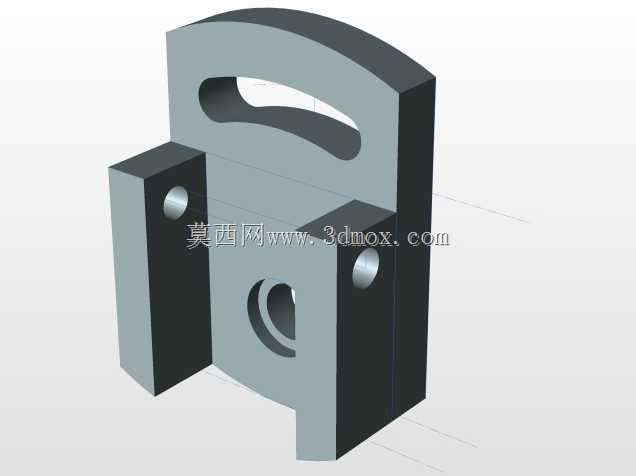

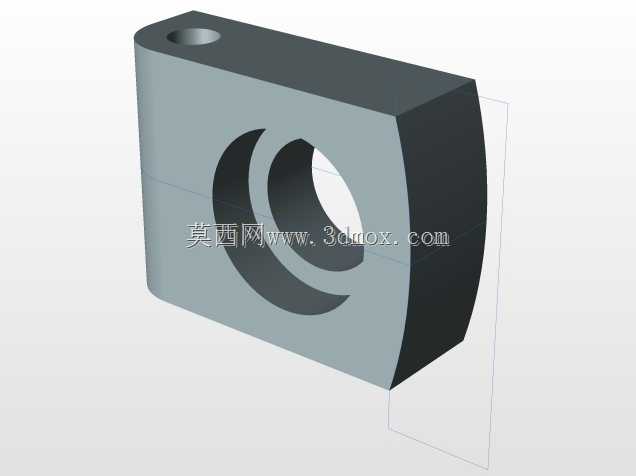

该手动压紧式成形工装主要应用于小型钣金件的冲压成形、压边校形工序，常见于五金加工车间的小批量零件生产、样件试制环节，可适配厚度0.5-2mm的冷轧钢板、铝板等常用钣金材料的局部成形作业，无需搭配大型冲压设备即可完成简单特征的压制成形，适合多品种小批量的柔性生产场景，能有效降低样件制作阶段的设备投入成本。工装整体采用手动杠杆式压紧结构，核心功能是通过手柄的力矩放大作用，将操作力传递到上部的成形压头位置，配合下部的定位基座完成对工件的压紧与成形动作，操作时扳动球形手柄即可带动横向压杆推进，实现压头的下压进给，反向扳动手柄即可快速松开工件，单次装夹成形的操作周期不超过10秒，操作门槛低，无需专业培训即可上手使用。从设计思路来看，该工装优先考虑了操作便捷性与结构稳定性，上部的圆盘形压头采用可拆卸式设计，可根据不同的成形特征更换对应形状的压头，拓展工装的适用范围；基座部分设置了定位凸台与安装孔位，可直接固定在钳工工作台或者专用工装台面上，避免作业过程中工装移位影响成形精度；手柄部分采用双球头结构，既保证了握持操作的舒适度，也能在压紧到位后提供足够的锁止力矩，防止压头回弹导致工件成形不到位。外形尺寸方面，工装整体横向跨度约180mm，纵向高度约220mm，安装时需要预留至少200*200mm的工作台安装面，操作侧需要预留不小于150mm的手柄活动空间，避免操作时手柄与周边设备、工装发生干涉；下部的成形工位开口高度可通过调节锁紧螺母进行微调，适配不同厚度的工件装夹需求，压头的下行行程最大可达30mm，可满足多数浅成形特征的加工需求。结构细节上，横向压杆与基座之间采用滑动配合结构，配合面做了润滑槽设计，长期使用也能保持顺畅的进给动作，不会出现卡滞问题；压头与压杆的连接部位设置了防转销，避免压头在成形过程中发生转动导致工件成形特征偏移；基座下部设置了废料排出通道，成形过程中产生的少量边角废料可直接从通道排出，不会堆积在工装内部影响后续装夹精度。
