绳索导向用立式滑轮支撑构件

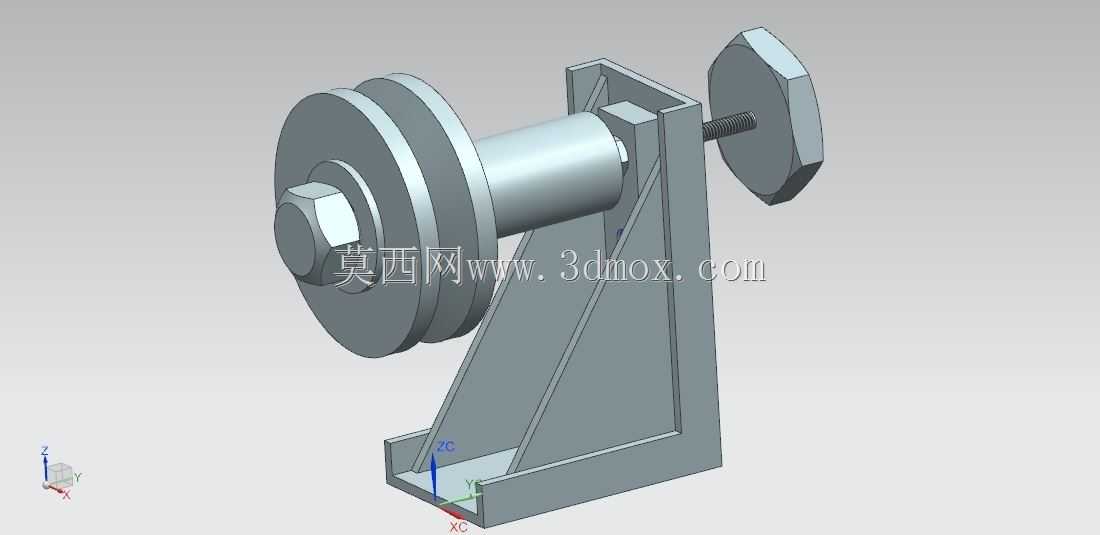

该滑轮支撑构件主要应用于各类需要绳索、金属丝实现往复传动、导向牵引的作业场景，常见于小型起重辅助装置、线材输送产线、户外索道导向点位、轻型吊装配套结构中，核心作用是为滚动滑轮提供稳定的安装承载基础，在绳索或金属丝沿滑轮轮槽滚动时，抵消绳索传递的径向拉力与轴向窜动作用力，避免绳索运行中出现偏移、卡滞、过度磨损的问题，保障线体传动过程的顺畅稳定。从功能特性来看，该构件采用立式三角支撑结构设计，底部为带安装槽的平直基座，可通过螺栓快速固定在设备机架、安装平台的对应点位，支撑立板与基座之间设置三角加强筋结构，能够大幅提升整体结构的抗载荷能力，避免长期受拉力作用出现支撑臂变形、断裂的问题。滑轮组件通过中心轴安装在立板的轴孔位置，轮体采用带双挡边的槽型结构，可适配不同直径的绳索与金属线材，轮槽的圆弧过渡设计能够减少绳索与轮体的接触磨损，延长绳索的使用寿命；构件另一侧设置带手轮的调节螺杆，可通过旋转手轮调整中心轴的安装位置，实现滑轮位置的微调，以此适配不同的张紧度需求，无需整体拆卸构件即可完成绳索张紧度的调整，大幅降低日常维护调整的操作难度。在设计思路上，该构件优先考虑结构的承载稳定性与安装便捷性，整体采用一体化的支撑框架设计，减少不必要的拼接结构，避免连接松动带来的运行隐患；各部件的装配间隙经过合理预留，既保证滑轮转动的灵活性，又避免间隙过大导致轮体晃动。从安装边界来看，该构件底部基座的安装槽预留了足够的螺栓调节空间，可适配一定范围内的安装孔位偏差，整体立式结构的占用空间紧凑，横向伸出的滑轮位置可避开安装基面的干涉区域，能够在狭小的安装空间内完成布置；轮体的转动范围与调节螺杆的行程经过匹配设计，在最大调节位置下，手轮与支撑立板之间仍保留足够的操作空间，不会出现调节行程不足或结构干涉的问题，可满足多数轻型牵引、导向场景的使用需求。
