折弯式金属薄板门窗连接铰链结构设计

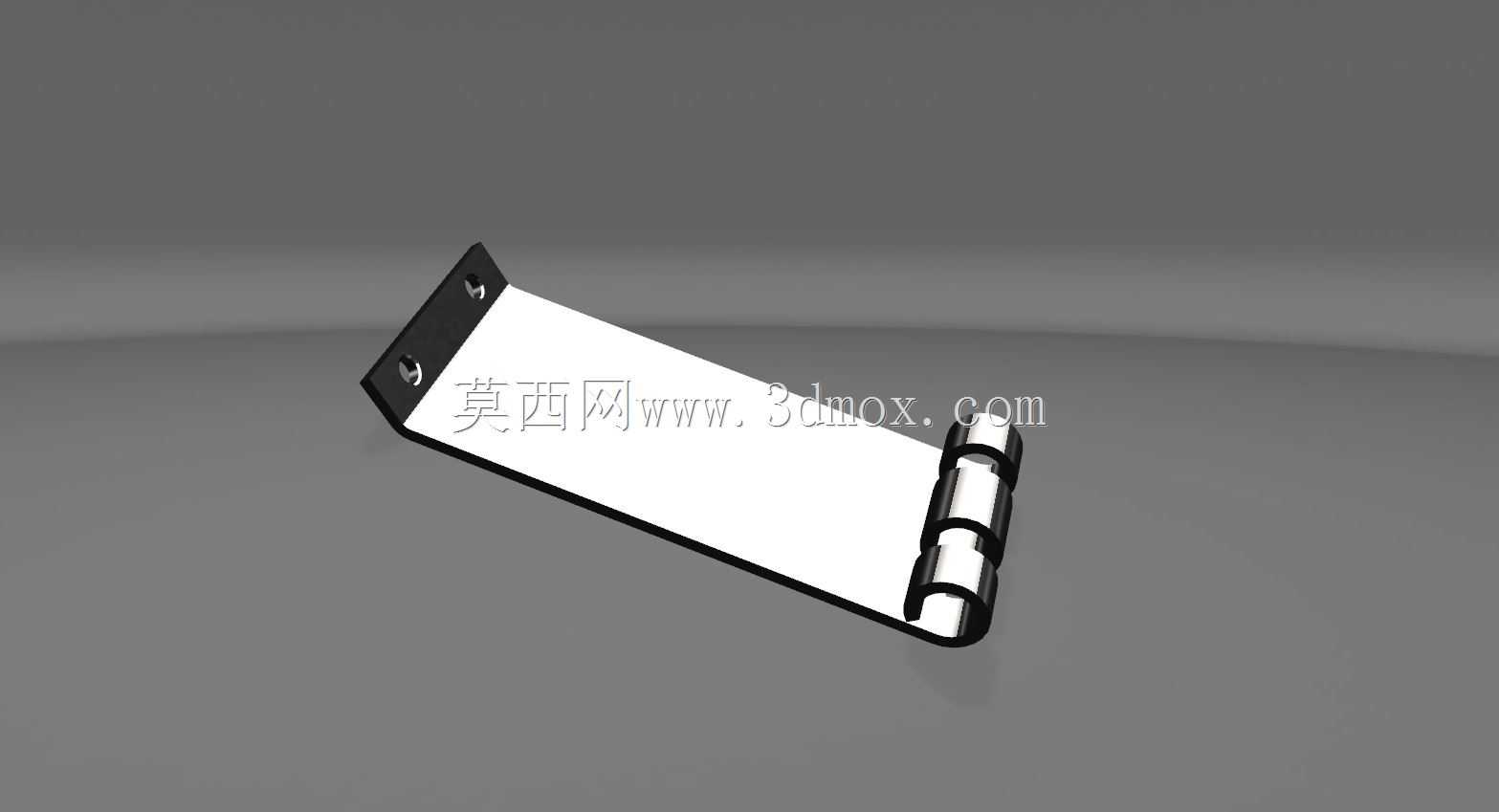

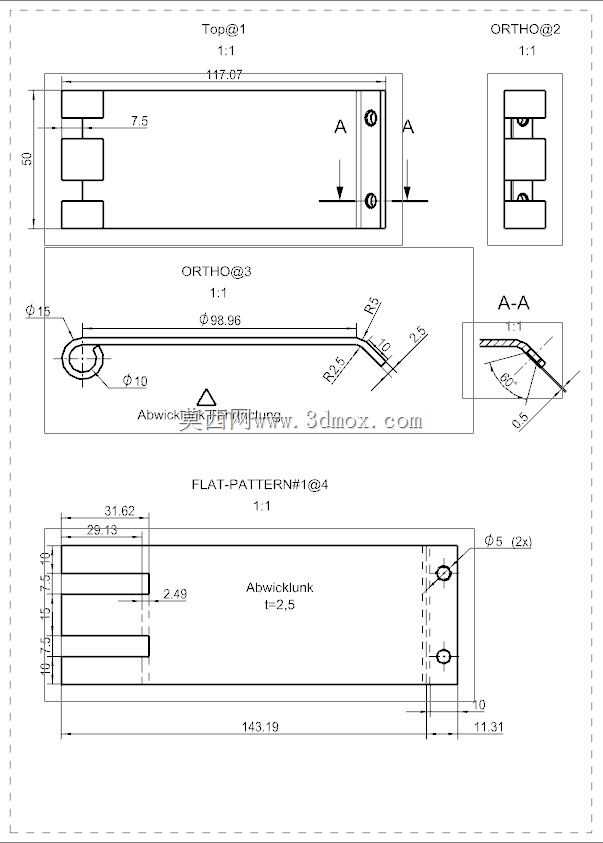

这款折弯式金属薄板铰链主要应用于各类轻型柜体、室内平开门、小型设备检修门的转动连接场景，是门窗与柜体结构中实现开合动作的核心五金构件，能够在门扇与门框之间建立稳定的转动副，同时承担门扇悬挂过程中的径向载荷，保障门扇开合过程顺畅无卡滞，长期使用不易出现松脱变形问题。从实际使用场景来看，这类薄板铰链多用于对安装空间有严格限制的轻型结构上，相比厚重的铸造铰链，它的整体厚度更薄，安装后不会在门扇与门框的接缝处形成明显凸起，能够适配简约风格的家装柜体、电控箱柜门、小型设备防护门的装配需求，在日常开合频率较高的使用场景下，也能保持稳定的转动性能。在功能特性上，这款铰链采用一体化金属薄板折弯成型工艺，没有多余的拼接焊点，整体结构强度均匀，铰链的卷边部位通过卷圆工艺形成转动轴的安装位，配合对应的销轴即可实现0到180度范围内的开合转动，铰链片上预留的两个安装孔位能够适配常用的自攻螺丝或抽芯铆钉，安装时不需要额外加工复杂的沉孔结构，直接对齐安装面即可完成固定，大幅降低现场装配的操作难度。设计过程中，工程师充分考虑了薄板构件的受力特性，在铰链的折弯转角处设置了合理的圆角过渡，避免折弯过程中出现应力集中导致的板材开裂问题，同时在铰链的贴合面做了平整度优化，保障安装后铰链片与门扇、门框的安装面完全贴合，不会出现局部翘曲导致的安装间隙，有效减少开合过程中的异响与晃动。从外形尺寸与安装边界来看，这款铰链的主体平直段长度适配常规轻型门扇的安装边距，卷圆部位的外径尺寸经过精准核算，既能够满足销轴的穿装强度要求，又不会占用过多的接缝空间，折弯段的角度经过反复验证，能够在门扇开合到最大角度时避免与门框边缘发生磕碰，安装孔的孔距符合通用五金配件的安装规范，能够直接替换同规格的常规薄板铰链，不需要对原有门扇的安装孔位进行二次修改，适配性较强。整体结构没有多余的冗余设计，在满足结构强度与转动功能的前提下，尽可能压缩了构件的整体重量与材料消耗，既能够控制生产成本，也符合轻型五金配件轻量化的设计趋势。
