小式输送机内置齿轮箱结构三维设计

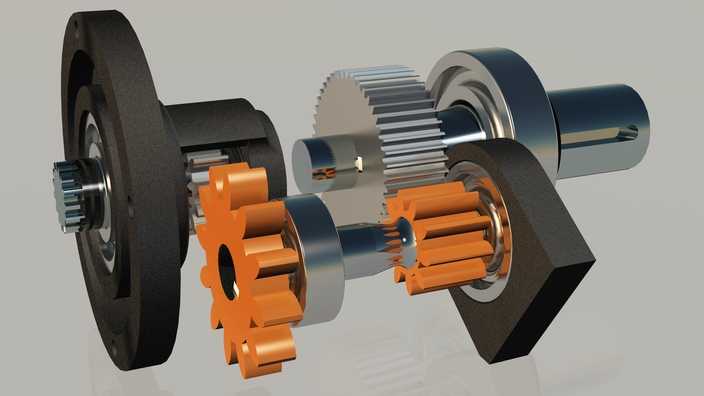

本作品针对小式输送机的内置传动需求完成齿轮箱的三维结构设计，建模阶段采用自顶向下的设计思路，先依据输送机内部窗体的安装空间划定齿轮箱的整体外轮廓边界，再逐一排布各级传动齿轮、支撑轴、轴承与端盖的安装位置，确保所有部件在有限的腔体内无干涉装配。建模过程中对每一个零件都做了精准的参数化定义：黑色的箱体与端盖采用铸铁材质的视觉表现，建模时还原了安装法兰的螺栓孔位、轴孔的密封槽结构，表面做了哑光粗糙的质感处理，还原铸铁件的真实外观；各级传动齿轮根据传动比匹配齿形参数，其中橙色的传动齿轮做了醒目的色彩区分，建模时还原了齿廓的渐开线特征、齿轮轮毂的键槽结构，金属表面做了带细微光泽的硬质材质处理，区分于箱体的哑光质感；金属传动轴则还原了轴肩定位结构、键槽、轴端的卡簧槽细节，表面做了光亮的钢材质感处理，还原机加工零件的表面特征。装配阶段严格按照实际机械装配逻辑添加配合约束，固定端的轴承与箱体孔采用过渡配合约束，齿轮与轴之间通过键连接添加周向固定约束，端盖与箱体通过螺栓孔位添加同轴与面贴合约束，整体装配完成后可清晰展示动力从输入轴传入，经过各级齿轮啮合减速后从输出轴传出的完整传动路径。渲染阶段采用柔和的均匀布光，避免金属表面出现过曝的高光，同时通过不同材质的粗糙度、金属度参数调整，清晰区分箱体、齿轮、轴类零件的材质差异，将内部传动结构完全外露展示，无需拆解即可看清每一级传动的啮合关系、零件的安装定位方式，整体结构紧凑适配小式输送机内部窗体的狭小安装空间，在保证传动减速比满足输送机输送扭矩需求的前提下，尽可能压缩了齿轮箱的整体体积，同时预留了充足的润滑空间与安装固定位，可直接用于小式输送机的传动方案验证、结构教学演示或后续的工程出图参考。
