装配式起重吊钩滑轮组结构设计

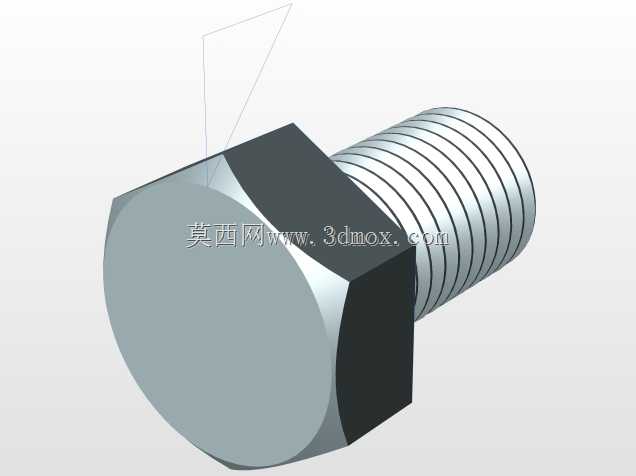

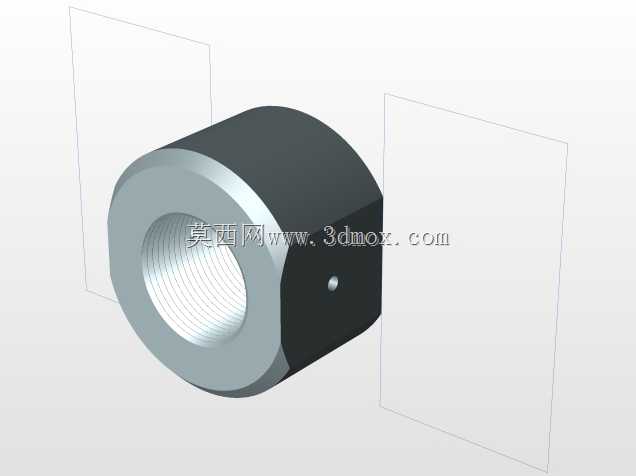

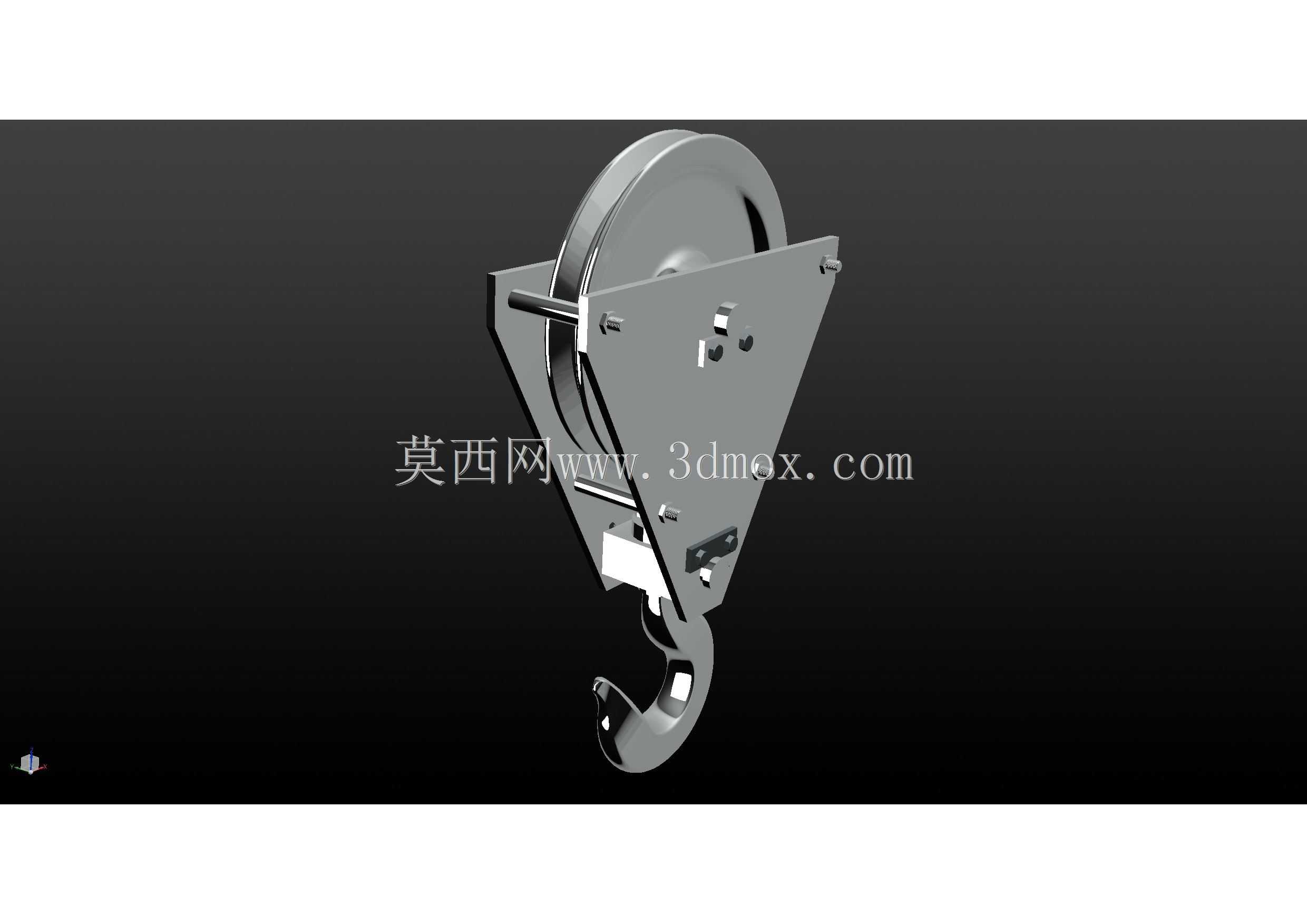

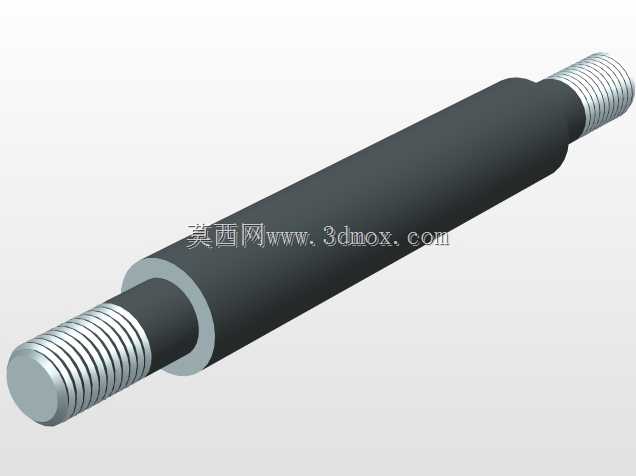

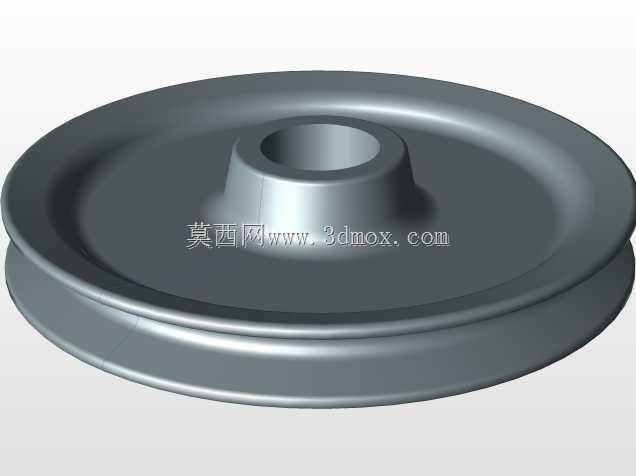

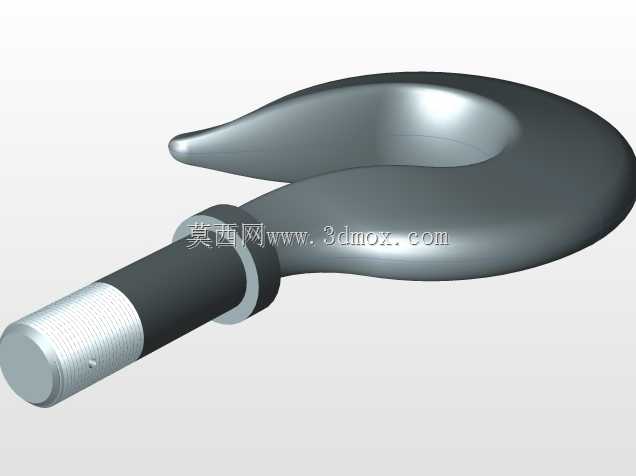

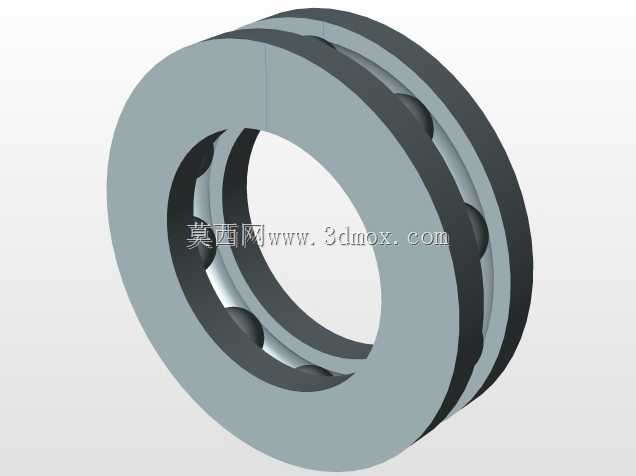

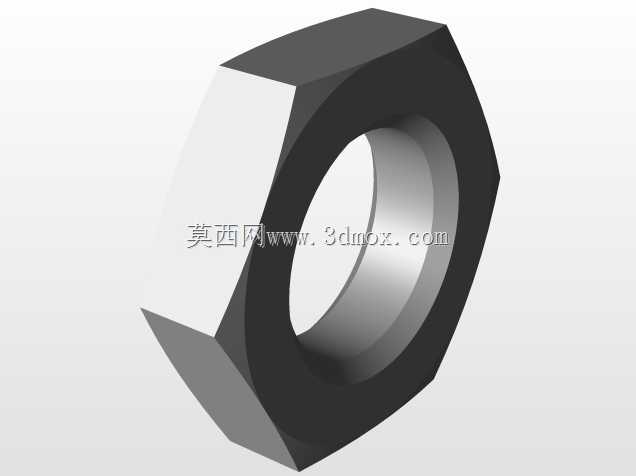

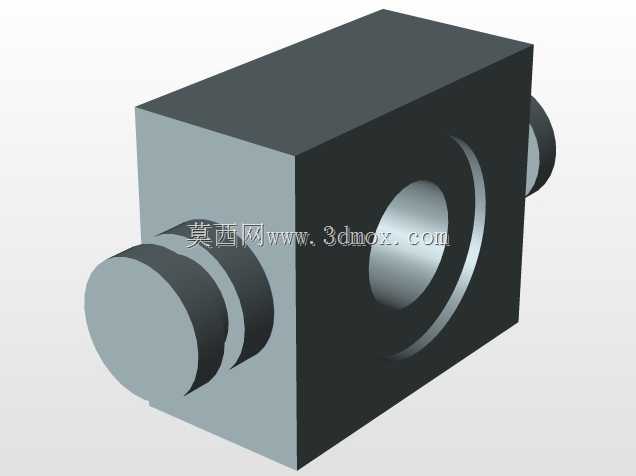

起重吊钩滑轮组是起重作业场景中直接承载吊重载荷的核心执行部件，广泛应用于桥式起重机、门式起重机、汽车吊、履带吊等各类起重设备的起升机构末端，也可配套电动葫芦、手动葫芦作为独立吊具使用，覆盖厂房物料转运、基建工程吊装、港口货物装卸、设备安装就位等多类作业场景，是连接起升钢丝绳与被吊重物的关键传力结构，其结构可靠性直接决定起重作业的安全系数。该装配式吊钩采用模块化组装设计思路，整体由滑轮承载架、定滑轮组、吊钩本体、防脱挡板、连接销轴、锁紧紧固件几个部分组合而成，区别于传统焊接式吊钩结构，装配式设计无需在承载结构上进行焊接作业，避免了焊接热应力导致的材料力学性能下降问题，同时各部件可单独拆解更换，当滑轮磨损、吊钩出现疲劳损伤或紧固件失效时，无需整体报废整套吊具，仅需替换对应故障部件即可，大幅降低了吊具的运维成本与停机更换时长。在功能特性设计上，上部的滑轮组采用单轮槽结构适配对应直径的起重钢丝绳，滑轮内置滚动轴承结构，可将钢丝绳滑动摩擦转化为滚动摩擦，大幅降低起升过程中的钢丝绳磨损与运行阻力，减少起升机构的动力损耗；承载架采用三角形板式对称结构，两侧护板通过多根横向销轴连接定位，既保证了结构的抗扭、抗弯承载能力，又预留了充足的钢丝绳穿绕空间，避免钢丝绳运行过程中与护板发生剐蹭磨损；下部吊钩采用带保险卡的锻造钩体结构，防脱挡板通过弹簧复位结构自动封闭吊钩开口，可有效避免吊装过程中吊索具从钩口意外滑脱的安全风险，钩体与上部承载架之间采用推力轴承连接，允许吊钩在承载状态下360度水平旋转，方便被吊重物调整就位角度，不会出现钢丝绳扭结打转的问题。在外形尺寸与安装边界设计上，整体结构沿起升方向垂直布局，上部滑轮的轮槽中心与下部吊钩的钩身中心严格处于同一垂直线上，保证起吊过程中载荷始终沿垂直方向传递，避免出现偏载导致的结构受力不均；两侧护板的外侧间距控制在适配对应吨位起重机吊钩组的安装间隙范围内，不会与起重机的小车架、起升限位结构发生运动干涉；滑轮的外径尺寸匹配对应钢丝绳的最小弯曲半径要求，避免钢丝绳因弯折半径过小出现提前断丝、疲劳失效的问题；吊钩的开口尺寸、钩身深度适配常规卸扣、吊装带、钢丝绳索具的连接尺寸，可直接配套市面通用规格的吊装索具使用，无需额外制作过渡连接接头。整套结构在设计过程中充分考虑了起重作业的载荷传递路径，所有承载销轴均采用双端锁紧固定结构，避免作业过程中销轴窜动脱出，各转动部位预留润滑加注通道，可定期加注润滑脂保证转动灵活性，延长部件使用寿命。
