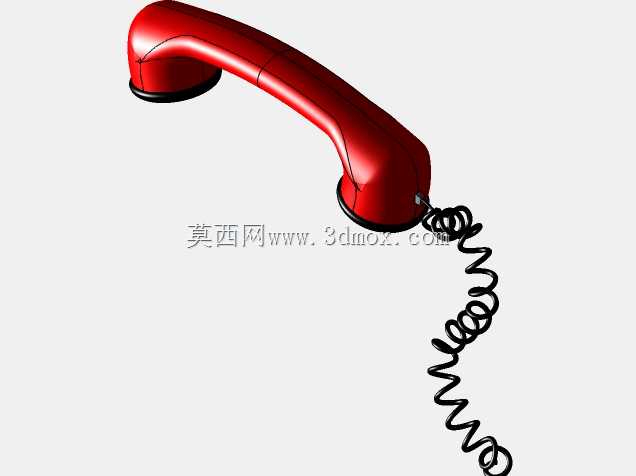

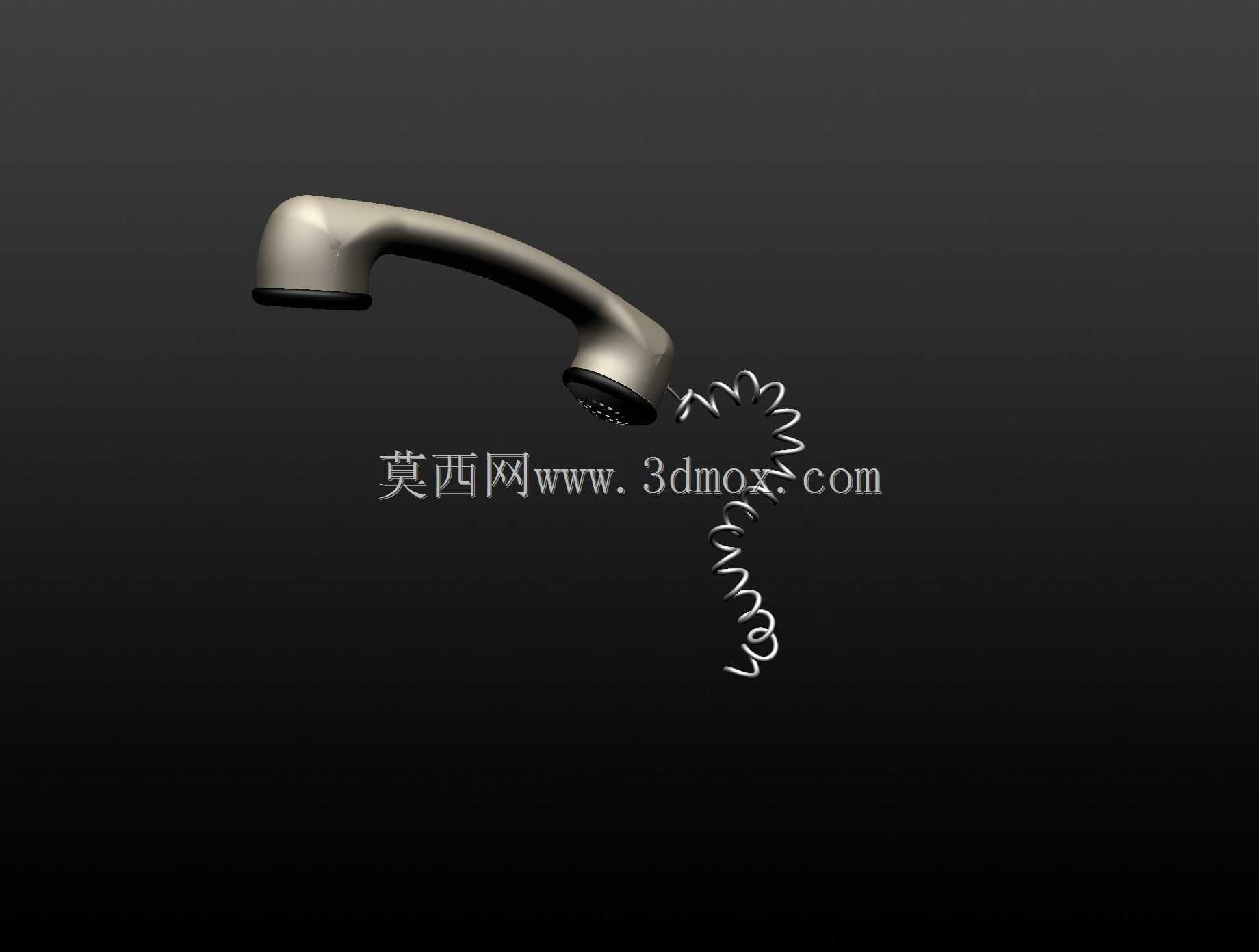

手持通讯电话听筒曲面结构三维数模

　　这款手持听筒的三维结构设计，核心围绕有线固定通讯终端的手持操作场景展开，在日常办公、工业调度、公共服务岗亭的固定通讯点位中，这类听筒是直接与使用者接触的核心交互部件，设计过程中首先要平衡握持手感、声学性能、结构耐用性三者的边界，不能只追求外观曲面流畅而忽略长期握持的疲劳问题，也不能为了结构强度把壳体做的过于厚重影响手持体验。从结构布局来看，听筒整体采用符合人体工学的弧形弯柄设计，柄身的曲面过渡没有生硬的棱角，握持区域的截面做了微椭圆处理，贴合成年人手掌自然弯曲时的指腹贴合弧度，长时间持握通话不会产生硌手的压痕，两端分别布置受话端与拾音端，受话端的端面做了内凹的弧度，贴合耳部轮廓的时候可以形成一定的声腔密闭效果，

　　减少环境杂音对通话音质的干扰，拾音端的位置刚好对应持握时嘴部的自然朝向，不需要刻意调整手臂角度就能让拾音模块准确采集语音信号。设计过程中对安装边界做了明确的预留，听筒两端的壳体内部做了环形的安装卡槽，用来固定声学组件、走线卡扣与端盖密封件，螺旋连接线的出线位置设置在拾音端的侧下方，出线口做了圆弧过渡的护线结构，避免长期反复拉扯螺旋线的时候磨损线皮，同时这个出线位置不会在持握时被手掌遮挡，不会影响手部的握持姿态。壳体的壁厚设计遵循注塑成型的工艺要求，整体壁厚保持均匀，在按键卡位、螺丝柱的位置做了局部的壁厚补强，同时避免壁厚突变产生的缩水、翘曲等成型缺陷，壳体的合模线设置在柄身的侧面居中位置，

　　后续做表面处理的时候可以很方便的打磨合模线痕迹，不会在握持的主要接触面上留下突兀的合模凸起。从功能特性的角度考虑，这类听筒需要具备一定的抗跌落能力，所以在两端的端盖位置都做了微凸的防撞筋，当听筒从桌面高度意外跌落的时候，防撞筋会先接触地面，吸收冲击能量，避免直接撞击声学组件导致的受话、拾音功能失效，柄身的内部还设置了纵横交错的加强筋，既可以提升壳体的整体抗扭强度，避免长期使用后柄身出现弯曲变形，也能为内部的音频走线提供固定位点，防止线材在壳体内部晃动产生异响影响通话体验。在声学结构的设计上，受话端的出声孔采用了环形阵列的微孔布局，孔位的大小和间距做了匹配，既可以保证声音的传出效率，也能阻挡灰尘、汗液进入壳体内部腐蚀声学元件，

　　拾音端的进音孔位置做了凹陷的集音腔设计，可以更好的汇聚语音信号，提升嘈杂环境下的拾音清晰度。整个模型的曲面构建全程遵循G2连续的曲面标准，柄身的各个曲面之间过渡顺滑，没有曲率突变的位置，不管是后续做表面晒纹、喷油还是电镀处理，都能保证外观质感的一致性，安装配合的止口位置做了0.15mm的配合间隙预留，满足普通注塑件的装配公差要求，不需要后续做二次修配就能顺利完成组装。在实际的设备配套场景中，这款听筒可以适配大部分桌面式固定电话、工业调度对讲终端、公共服务紧急通讯终端的安装要求，螺旋线的连接端做了标准的卡位结构，可以通用常规的听筒螺旋连接线，不需要单独开模定制连接配件，降低了整机的配套成本。设计时也考虑了不同使用场景的适配性，比如工业场景使用的版本可以在壳体材料中添加抗老化、抗油污的助剂，模型中预留了对应的壁厚调整空间，不需要改动整体外形就能调整壳体壁厚满足不同材料的成型要求，公共场景使用的版本可以在柄身的预留位置加装标识贴片，模型中也提前留出了标识区域的平面位，不会破坏整体的曲面流畅度。
