带法兰安装基座的精密支承轴承结构

　　这款带方形安装法兰的支承轴承结构，在轻工输送、小型自动化装配线、精密检测工装的回转支承场景中应用十分广泛，区别于标准深沟球轴承的无安装基准设计，它自带一体化的安装底板，不需要额外加工轴承座适配孔位，能直接通过底板上的四个沉头安装孔固定在设备安装面，大幅降低现场装配的配作工作量。从实际使用场景来看，这类结构常被用在小型回转工作台的中心支承、输送线末端的从动辊筒定位端、检测设备的探针回转支承位，这些场景的载荷普遍不大，但对安装的同轴度、重复定位精度有一定要求，同时设备内部安装空间紧凑，没有多余位置布置分体式轴承座与轴承的组合结构。

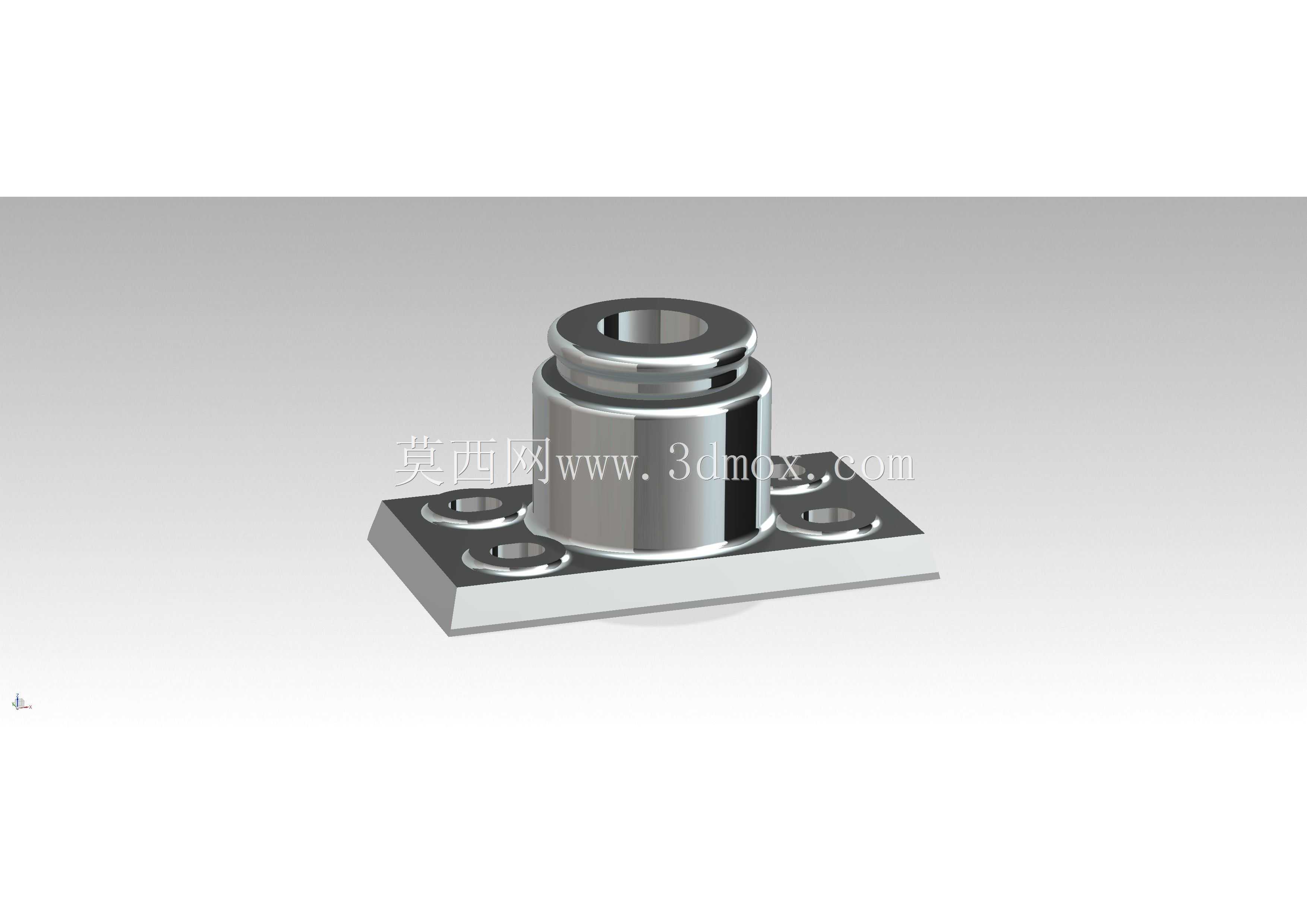

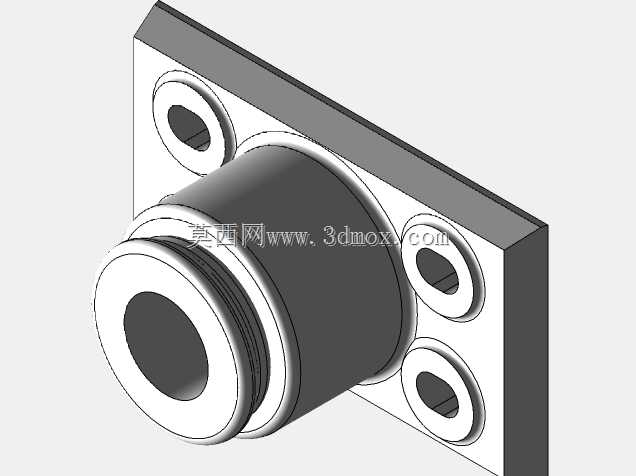

　　从结构设计逻辑来看，主体的回转套筒部分采用阶梯式内孔设计，上端的内孔缩径结构可以对穿入的回转轴形成轴向限位，避免轴系工作时出现轴向窜动，套筒外壁做了环形退刀槽设计，既可以减少加工时的磨削面积，保证配合面的圆柱度精度，也能在装配时存储少量润滑脂，延长转动副的维护周期。下方的方形安装法兰和上部回转套筒为一体化加工结构，相比焊接拼接的轴承座结构，一体化结构不存在焊接变形导致的同轴度偏差，四个安装孔对称分布在法兰四角，孔位做了沉头处理，装配后内六角螺钉的头部完全沉入沉孔内，不会突出法兰表面，避免和周边运动部件发生干涉。法兰底面做了0.02mm的平面度要求，安装时和设备安装面完全贴合，不会因为安装面倾斜导致轴承内圈偏磨，延长转动副的使用寿命。

　　从安装边界尺寸来看，方形法兰的边长控制在适配小型设备安装空间的范围，四个安装孔的中心距按照通用小型安装座的孔位规范设计，能和市面上多数标准铝型材安装板的预留孔位直接匹配，不需要重新打孔。上部回转套筒的高度根据常见的安装板厚度设计，套筒突出法兰面的高度刚好适配常规的轴端挡圈安装空间，轴穿入后可以在套筒上端加装轴用挡圈完成轴向固定，不需要额外设计轴肩定位。内孔的配合公差选用H7级精度，和常用的g6级公差回转轴形成间隙配合，既保证转动时无卡滞，也不会因为间隙过大出现回转晃动。

　　在实际建模过程中，需要重点关注几个配合面的公差设定：法兰底面和内孔轴线的垂直度公差要控制在0.01mm以内，否则安装后轴系会出现偏斜，转动时阻力增大；四个沉头孔的位置度公差控制在0.05mm，避免装配时螺钉无法顺利穿入设备安装板的对应孔位；回转套筒的外圆不需要过高精度，因为该结构的转动副在内孔和轴之间，外圆仅作为结构加强部分，不需要和其他部件配合。另外，套筒上端的倒角设计为15度，既可以去除加工毛刺，也能在轴穿入时起到导向作用，提升装配效率。

　　这类集成式支承结构相比分体式轴承加轴承座的组合，整体零件数量更少，装配累计误差更小，在对空间要求严苛、载荷不大的回转场景中，能有效简化设备整体结构，降低设计和装配成本。建模时需要注意安装孔的沉头深度要匹配对应规格内六角螺钉的头部高度，避免螺钉锁附后头部突出或者沉头过深导致螺钉锁紧力不足；内孔的表面粗糙度要求控制在Ra1.6，保证和轴配合时的转动顺畅度，法兰底面的粗糙度控制在Ra3.2即可，满足安装贴合的要求。
