对夹式蝶阀金属结构三维设计

　　日常做管路系统选型和结构校核时，这类对夹式蝶阀的三维模型能帮结构工程师省不少前期对接的功夫，不用对着二维图纸反复脑补装配干涉。从实际应用场景来看，这类蝶阀常出现在给排水管网、化工介质输送管线、暖通空调循环水系统里，相比同通径的闸阀、截止阀，它的结构长度更短，安装时不需要在管线两侧预留太大的操作空间，尤其适合管廊排布紧凑、安装作业面狭窄的工况。

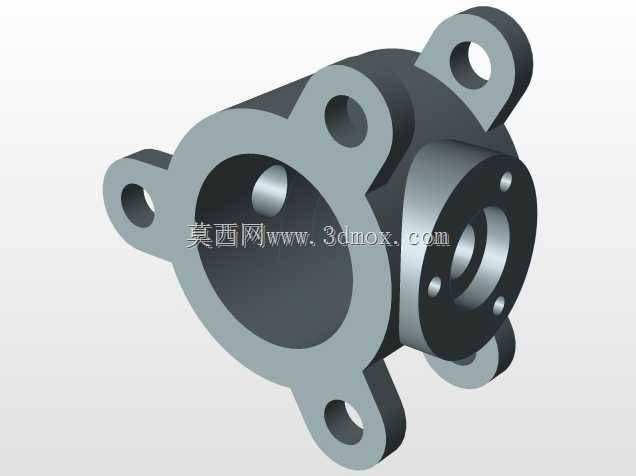

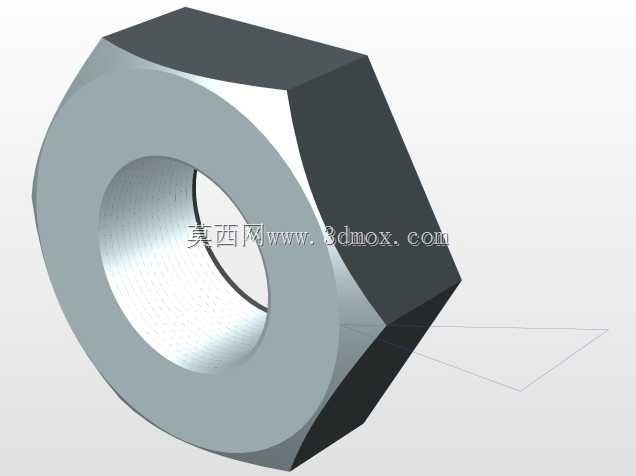

　　看这个模型的结构，阀体采用的是四耳对夹式设计，四个带安装孔的凸耳沿阀体中腔圆周均匀分布，安装时直接穿装螺柱把阀体夹在两端管路法兰之间，不需要额外的法兰配对附件，这点在低压常温的水系统管路里优势很明显，能压缩整体管路的安装成本。阀板的转轴采用偏心结构，不是传统的中心对称式设计，这种偏心结构能让阀板在开启瞬间快速脱离阀座密封面，减少密封面的摩擦磨损，延长密封件的使用寿命，同时关闭时能借助介质压力实现更好的密封贴合，降低操作扭矩。

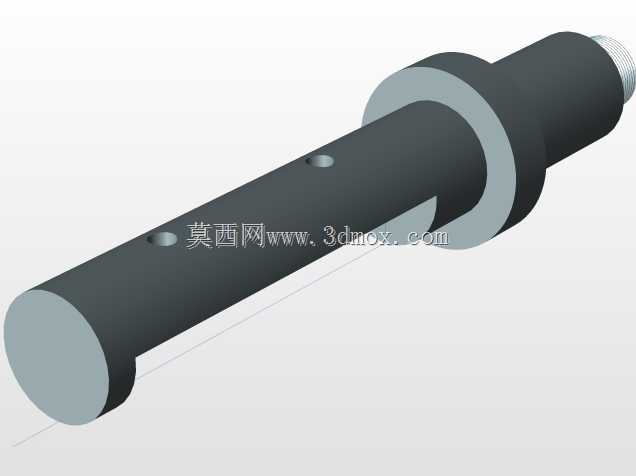

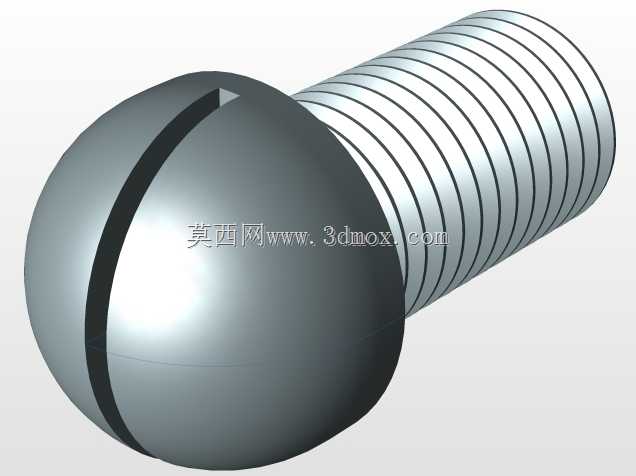

　　从设计思路上拆解，建模时首先要确定的是公称通径对应的阀体中腔通流尺寸，这个尺寸直接决定了阀门的流通能力，不能随意缩放，否则会导致管路压损超出设计阈值。阀体上的四个安装凸耳，其孔位中心距必须匹配对应压力等级的法兰标准孔距，不然现场安装时会出现螺柱穿不上的问题，建模时要严格卡准法兰标准的安装尺寸边界，凸耳的厚度也要满足螺栓预紧时的强度要求，避免拧紧螺栓时凸耳出现应力断裂。阀杆和阀板的连接采用的是扁方加销钉的固定结构，这种结构能保证阀杆转动时扭矩有效传递到阀板，不会出现阀杆空转、阀板开关不到位的情况，建模时要注意销钉孔的位置公差，避免装配时销钉无法穿入。

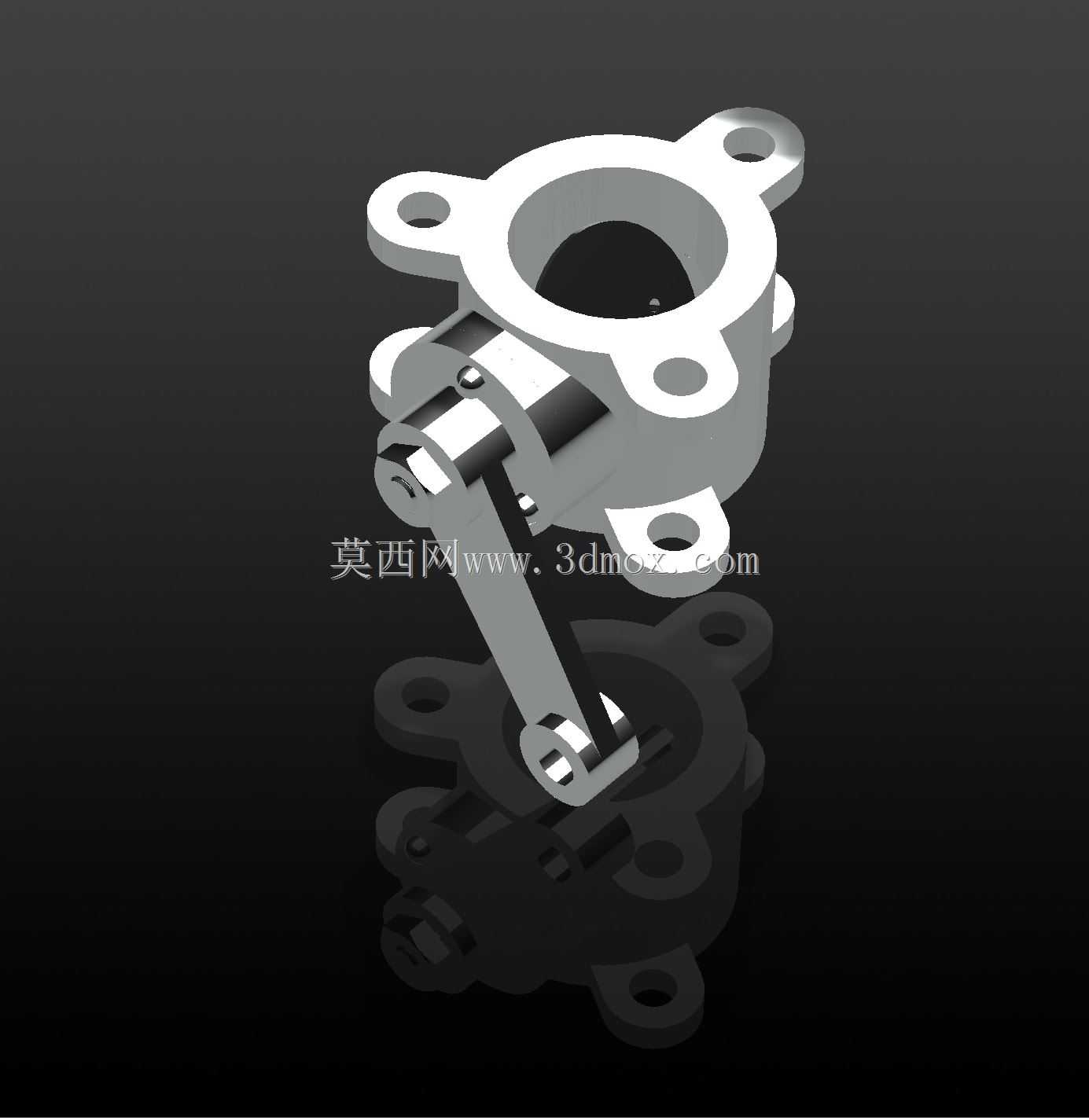

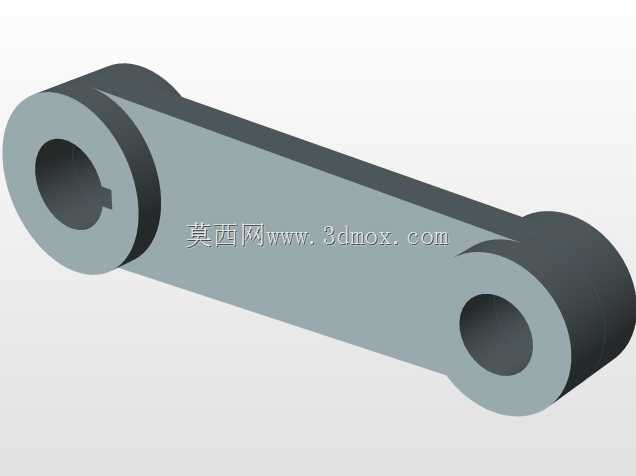

　　操作端的连接结构设计成了标准的方头连接位，可以适配手动手柄、蜗轮执行器、气动执行器等不同的驱动装置，不需要额外做转接件，这点在做自动化管路改造时非常方便，用户可以根据现场的控制需求更换驱动方式，不用更换整个阀门。阀板的外形做了流线型修型，不是简单的平板结构，这种流线型轮廓能减少介质流过时的紊流，降低阀门的流阻系数，在大流量输送工况下能减少管路的能耗损失。

　　从安装边界来看，这类蝶阀安装时需要注意，阀体两端的密封面要和管路法兰的密封面平行对中，不能出现偏斜，否则会导致密封失效。阀门的上方要预留足够的操作空间，如果是配手动手柄，要保证手柄90度旋转的范围内没有管线或者其他设备遮挡；如果是配气动或者电动执行器，要预留执行器的安装和接线空间。建模时已经把阀板全开时的位置做了干涉检查，阀板全开时不会超出阀体的两端端面，安装时不需要额外在法兰和阀门之间加过长的短接，能进一步压缩管路的轴向安装尺寸。

　　另外，阀体的中腔和阀杆配合的位置做了密封填料函的结构预留，这个位置是阀门外漏的关键点，建模时要保证填料函的深度和内径尺寸符合密封填料的安装要求，不能出现尺寸偏差导致填料无法装入或者压盖无法压紧的问题。阀板的密封面位置做了一圈凸台结构，用来镶嵌橡胶或者四氟密封阀座，这个凸台的尺寸公差要控制在合理范围内，过盈量太大的话阀座装配困难，过盈量太小的话密封面压合不紧容易出现内漏。

　　在做管路系统的三维布管时，把这个蝶阀模型导入装配环境后，可以直接通过四个安装凸耳的孔位做配合约束，快速完成阀门在管路中的定位，同时可以模拟阀门开关过程中阀板和周边管线、设备的干涉情况，提前发现现场安装可能出现的空间冲突问题，避免后期施工时出现返工。对于做阀门结构优化的工程师来说，这个模型的结构细节也能作为参考，比如凸耳的加强筋位置、阀杆和阀体的配合长度、阀板的减重结构设计，都是经过实际工况验证的成熟结构，可以在同类产品设计时借鉴，减少前期试错的成本。
