传动连接用万向关节结构三维数模

项目分类:通用机械零部件 发布时间:2022-01-04 ID:485169
  • 传动连接用万向关节结构三维数模
  • 传动连接用万向关节结构三维数模
  • 传动连接用万向关节结构三维数模

  这类关节结构在工业传动场景里的应用覆盖范围极广,从常规的轻工输送设备到重型工程机械的动力传递路径中,都能见到同原理结构的身影,核心作用是在两根传动轴存在轴线夹角、安装位置存在偏移量的工况下,持续稳定传递旋转扭矩,避免刚性轴连接因为同轴度误差产生的憋劲、轴承过载、轴件断裂等问题。日常做结构设计时,很多新手容易忽略轴系安装的同轴度公差累积,总想着把对接轴做成整根刚性结构,实际设备总装时,机架焊接变形、加工件的形位公差偏差、运行过程中的机架振动位移,都会让对接的两根轴出现不同程度的角度偏移,这时候这类关节结构就能通过自身的铰接活动余量,抵消掉这些偏移量带来的附加载荷,让动力传递过程更平顺。从结构本身来看,

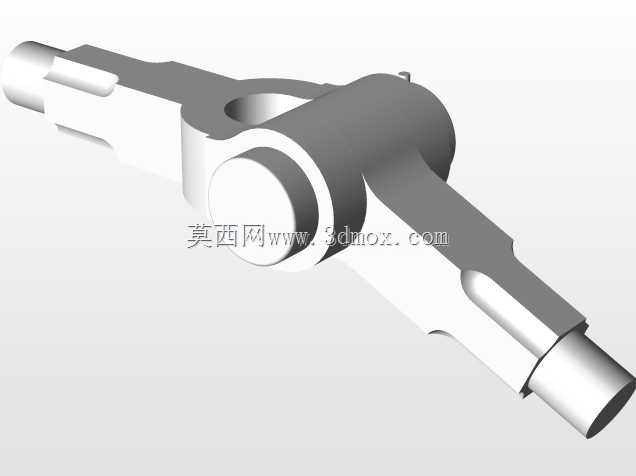

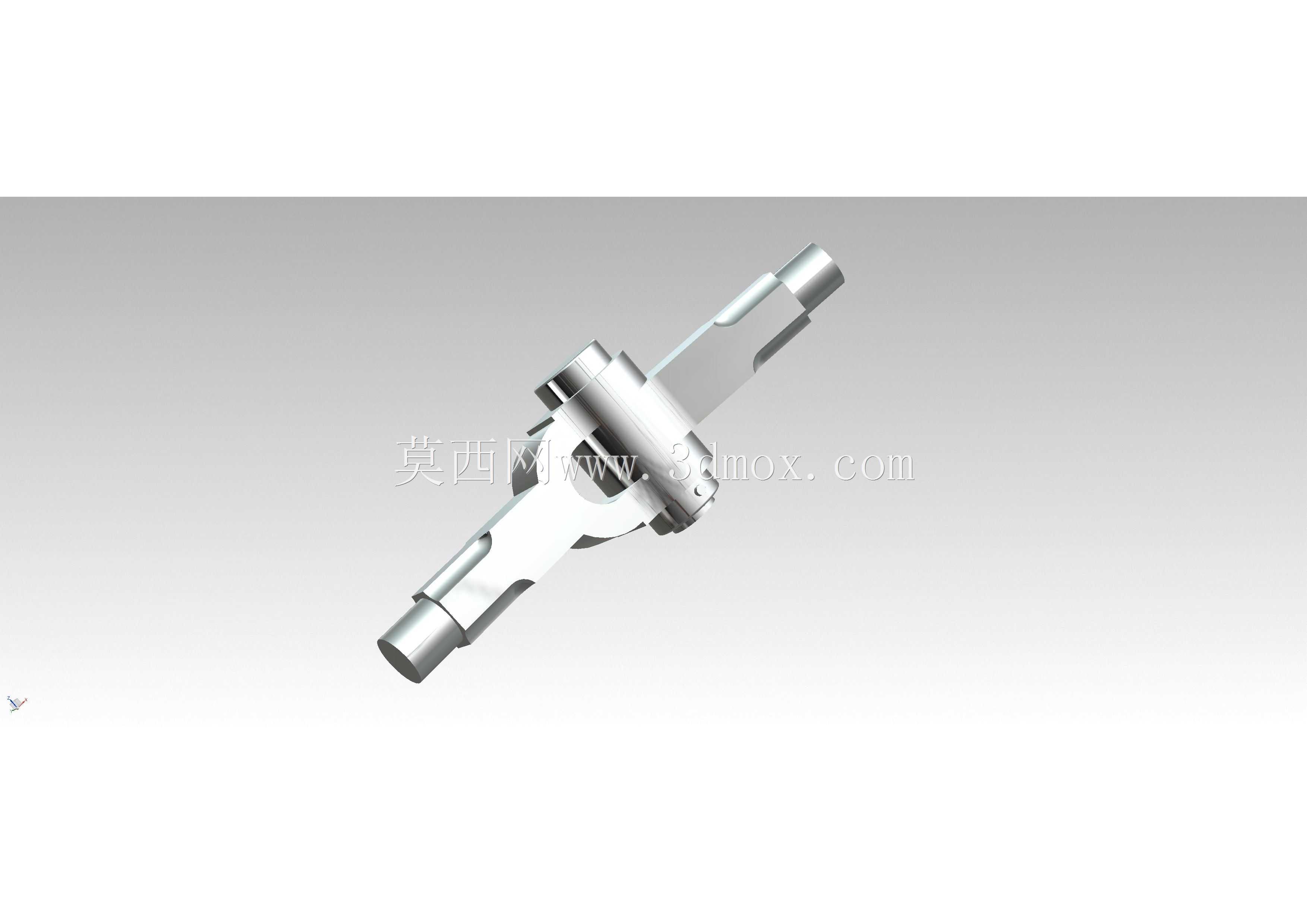

  这个关节的主体采用叉形架配合十字连接销的经典结构,两端的轴头分别对接动力输入端和负载端,中间的铰接副预留了足够的摆动角度余量,能适配常见的15到25度范围的轴间夹角,不会因为角度过大出现结构卡滞。设计这类零件的时候,首先要核算的是传递扭矩的阈值,叉形架的壁厚、连接销的直径都要根据额定扭矩做强度校核,连接销和叉架的配合间隙要控制在合理范围,间隙太小容易在热胀状态下卡滞,间隙太大则会出现传动回程间隙,影响传动精度,尤其是在需要正反转切换的传动场景里,回程间隙过大会导致启动瞬间的冲击载荷变大,加速零件磨损。外形尺寸方面,两端轴头的直径是和配套的轴承、联轴器安装位匹配的,安装时要注意轴头的伸出长度,不能让关节的活动部分和周边的机架护板、

  其他传动件产生运动干涉,关节摆动到最大角度时,外轮廓的回转半径要提前在装配体里做干涉检查,预留至少3到5毫米的安全间隙,避免运行过程中出现剐蹭。很多现场运维的反馈里,这类关节的失效大多出现在连接销的润滑不足,或者安装时轴间夹角超过了设计允许的最大值,导致铰接副的接触应力超过材料屈服极限,出现压痕甚至变形,所以建模的时候除了把结构尺寸做准确,还要预留润滑脂的加注通道位置,方便后期维护时补注润滑脂,降低铰接面的磨损速率。另外,这类关节的动平衡特性也需要考虑,尤其是在高转速传动场景下,关节的活动部分如果质量分布不均,高速旋转时会产生额外的振动,传导到机架上会影响整台设备的运行稳定性,所以建模时要尽量保证结构的对称性,

  关键配合面的形位公差要在工程图里明确标注,比如两端轴头的同轴度、叉架安装销孔的位置度,这些公差直接影响最终装配后的传动精度和使用寿命。做三维建模的时候,要把铰接副的活动范围做运动仿真验证,模拟最大摆动角度下的结构运动状态,确认没有结构干涉,同时核对各个配合面的尺寸公差,确保和上下游的配套零件能准确装配,不用到了加工装配阶段才发现尺寸匹配不上,耽误项目进度。
