翼形螺母手动夹紧式焊接工装夹具

　　在中小批量结构件焊接加工场景里，这类手动夹紧式焊接夹具的应用占比并不低，尤其是针对小型法兰类、带内螺纹孔的柱状焊接件，不需要配套气动液压动力源，单靠操作人员手动操作就能完成工件的装夹定位，很适合维修车间、小型五金加工厂的零散焊接作业，也能适配小批量多品种的柔性生产需求，不用为了单一规格工件专门制作复杂的动力工装，前期投入成本低，后期维护也几乎没有额外开销。

　　从实际用途来看，这套夹具核心是解决焊接过程中两个待焊部件的相对位置偏移问题，很多手工焊接作业里，工人如果直接手持工件或者用简单垫块定位，焊接时的热变形、手部的微小抖动都会导致焊后位置超差，后续校正不仅费工时，还可能因为焊缝受力不均出现开裂隐患。这套夹具通过两侧的夹紧单元和中间的定位基座配合，能把待焊的翼形螺母配套基座、带内螺纹的柱状零件牢牢固定在预设位置，焊接全程不需要人工扶持工件，操作人员只需要专注焊枪操作即可，既提升焊接效率，也能降低焊后尺寸超差的概率。

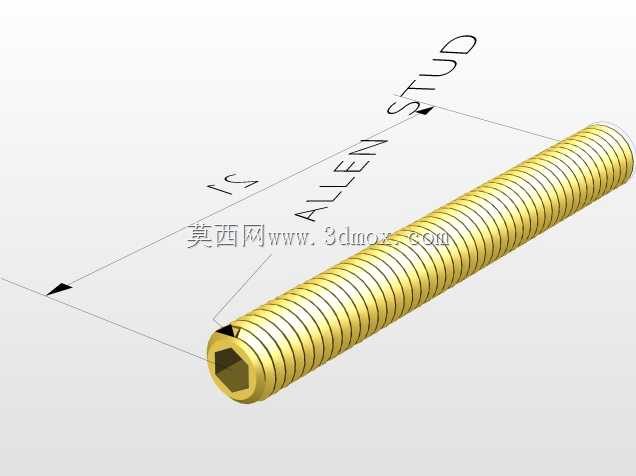

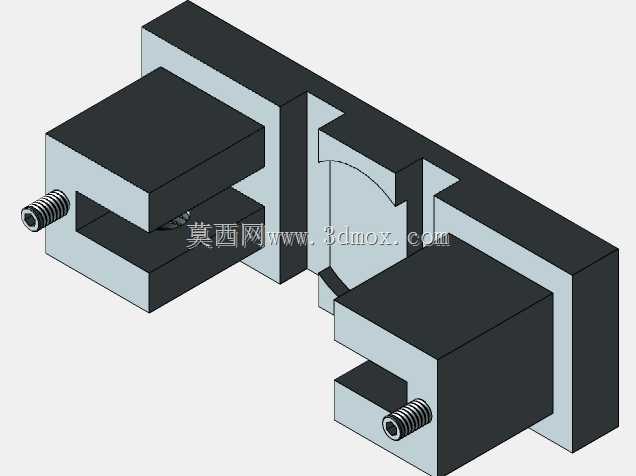

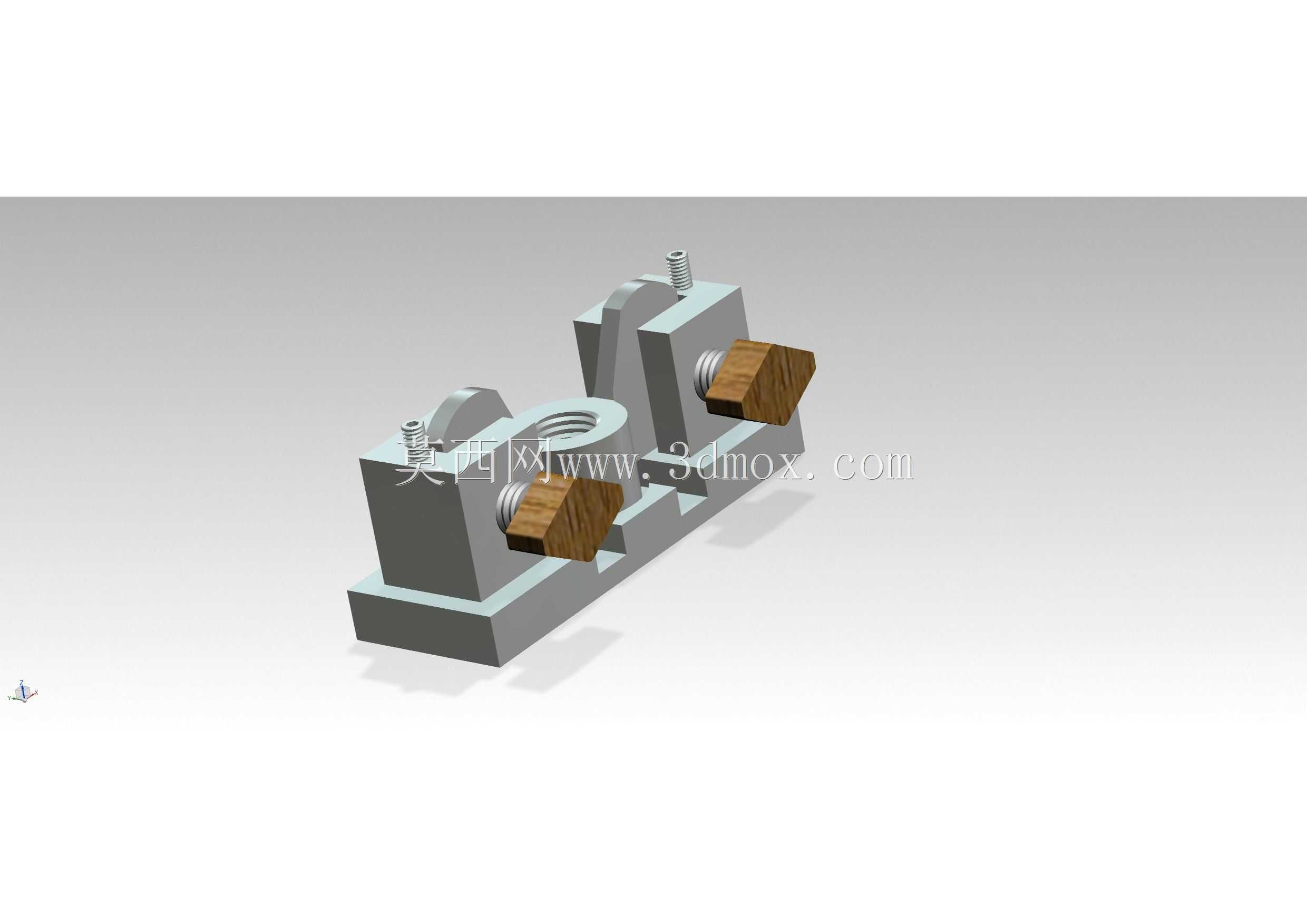

　　功能特性上，这套夹具采用双侧对称夹紧布局，两个夹紧单元的结构完全一致，操作人员可以根据工件的外形尺寸单独调整每一侧的夹紧行程，适配不同直径的待焊柱状零件。夹紧端采用木质压头，相比金属压头，木质材质的硬度更低，夹紧时不会在工件表面留下压痕，对于表面质量要求较高的五金零件来说，能省掉焊后打磨压痕的工序；同时木质压头有一定的微量变形量，夹紧时能更好地贴合工件外圆表面，接触面积更大，夹紧更牢靠，不会出现焊接过程中工件转动的问题。中间的定位基座上开有和待焊零件匹配的内螺纹定位孔，待焊的柱状零件可以直接旋入定位孔完成初步定位，不需要额外找正，定位重复精度能满足普通焊接作业的公差要求。基座底部是整体式的安装底板，底板上预留了安装槽，可以通过T型螺栓把整套夹具固定在焊接工作台上，焊接时不会因为工人触碰或者焊枪拖拽出现整体移位。

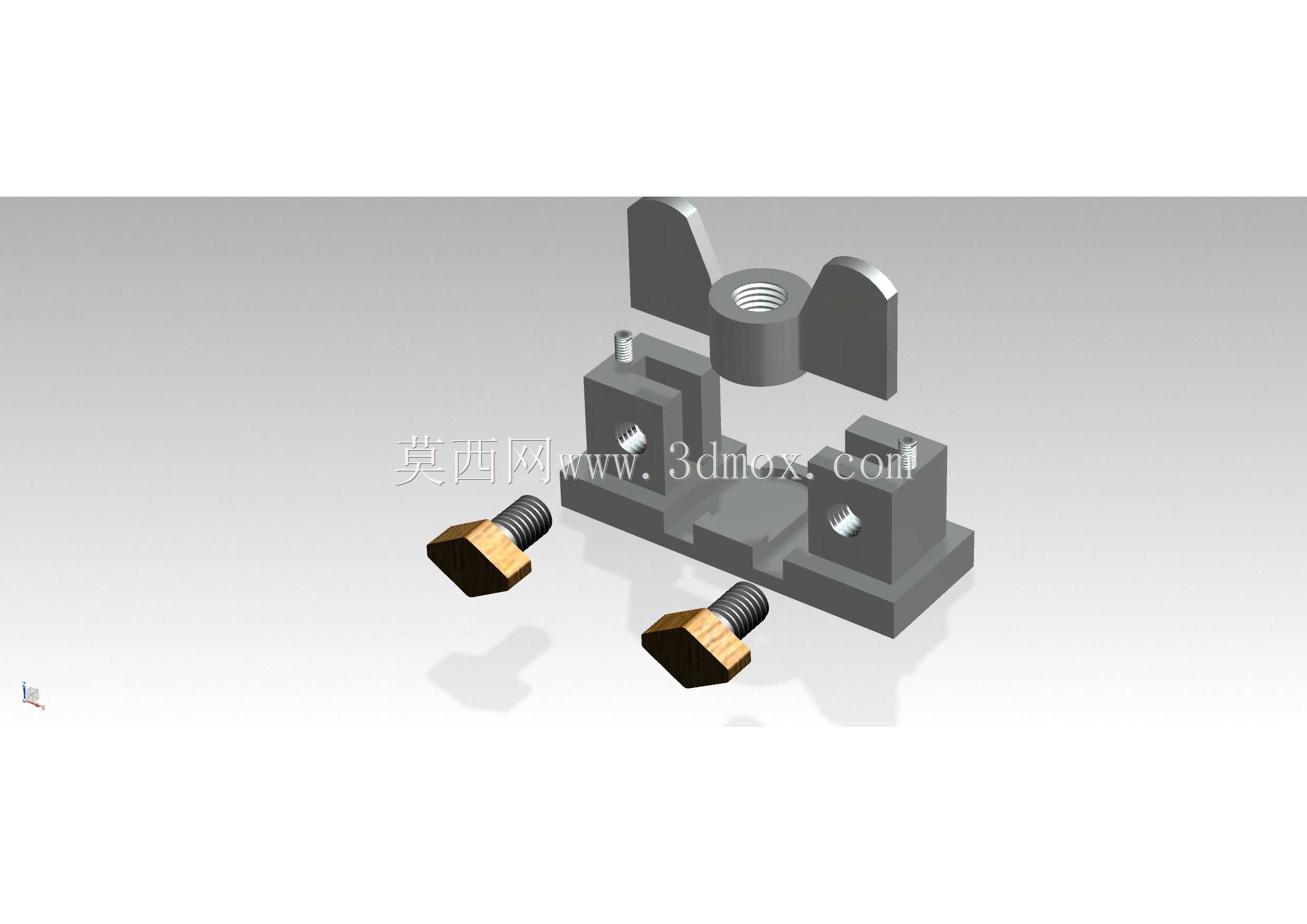

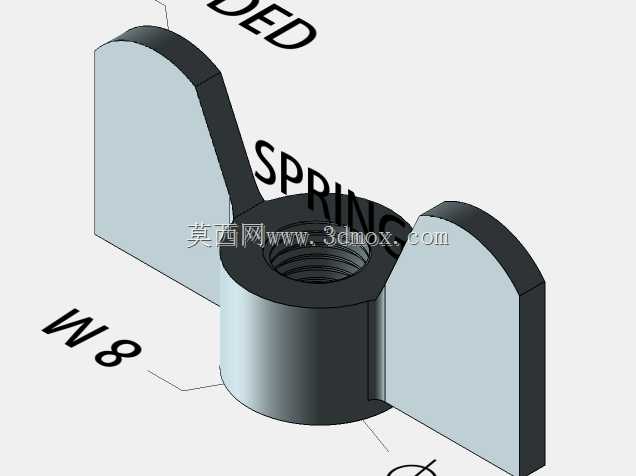

　　设计思路上，这套夹具没有采用复杂的联动机构，完全从实用角度出发，所有零部件都是机加工领域常见的标准件和简单结构件，加工难度极低，普通的铣床、钻床就能完成全部金属零件的加工，不需要高精度的加工中心，车间自己就能完成制作。翼形螺母的夹紧设计是这套结构的亮点，不需要额外配套扳手、内六角等工具，操作人员直接用手拧动翼形螺母就能完成夹紧和松开动作，装夹一个工件的时间只需要几秒钟，相比螺栓压板式的夹具操作效率高很多。整体结构采用开放式设计，夹紧后待焊的焊缝位置完全暴露在操作人员的视野范围内，没有多余的结构遮挡焊枪操作空间，不管是采用氩弧焊、二保焊还是焊条电弧焊，都能顺利完成整圈焊缝的焊接，不会出现焊枪被夹具结构干涉的问题。考虑到焊接过程中会有飞溅的焊渣，整套夹具的金属结构都没有复杂的凹槽和窄缝，焊后清理焊渣非常方便，只需要用钢丝刷简单清扫就能把表面的焊渣清理干净，不会出现焊渣卡在缝隙里影响后续装夹精度的问题。

　　从安装边界和外形尺寸来看，整套夹具的整体长度控制在200mm以内，宽度在100mm左右，高度不超过80mm，整体体积小巧，不会占用太多焊接工作台的台面空间，哪怕是小型的台式焊接工作台也能轻松放置。两侧夹紧单元的最大张开距离可以达到80mm，最小夹紧距离可以适配直径10mm的小型柱状零件，中间定位基座的螺纹孔可以根据待焊零件的规格更换不同的衬套，不需要更换整套夹具就能适配多种规格的零件焊接。安装底板的厚度在10mm左右，有足够的刚性，夹紧过程中不会出现底板变形的问题，底板上的安装槽采用通槽设计，固定时可以根据工作台的T型槽间距调整安装位置，适配不同规格的焊接工作台。夹紧螺杆的行程在30mm以上，足够应对同类型不同尺寸零件的夹紧需求，不需要频繁调整夹紧单元在底板上的固定位置，日常使用时调整非常方便。

　　实际使用过程中，这类夹具的耐用性也很可观，除了木质压头在长期使用后出现磨损需要更换之外，金属结构部分只要做好焊渣清理，避免焊渣飞溅到螺杆的螺纹部位，使用三五年都不会出现故障。木质压头的更换也非常简单，只需要把磨损的压头从螺杆端部拧下来，换上新的木质压头即可，不需要拆卸整套夹具，维护成本极低。对于很多刚开始做小型五金零件焊接加工的作坊来说，这类结构简单、实用性强的手动夹具，远比那些结构复杂、成本高昂的气动液压夹具更适配实际生产需求，既能保证焊接质量，又不会带来过多的成本压力，也不需要对操作人员做专门的培训，新工人看一遍就能掌握操作方法。
