双螺杆平行夹持工装夹具结构设计

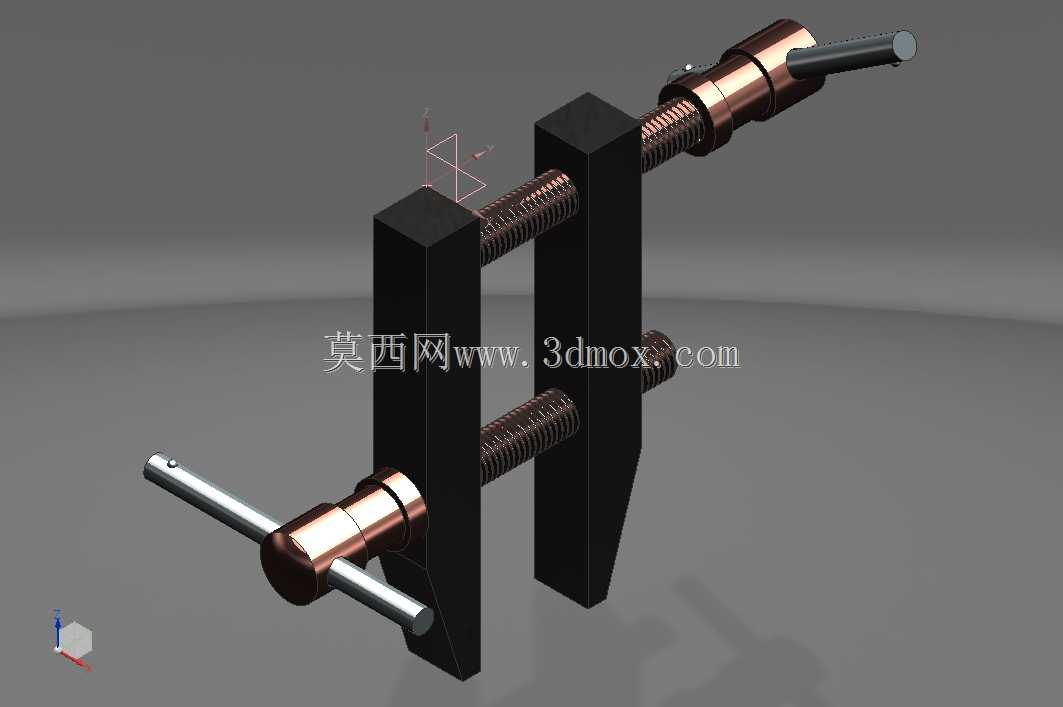

这款双螺杆平行夹持工装，主要应用于机械加工、工件装配、钳工检修等场景中，可对小型块状、条状金属或非金属工件实现稳定夹持固定，为后续的锉削、打磨、钻孔、小部件组装等工序提供可靠的装夹支撑，避免加工过程中工件移位、晃动带来的精度偏差或操作安全隐患。和常见的单螺杆台虎钳不同，这款夹持装置采用上下平行布置的双螺杆驱动结构，两根螺杆分别配套独立的T型转动手柄，既可以同步调节实现大行程的快速开合，也可以单独微调单侧夹持力度，针对异形工件、非对称工件也能实现均匀施力，不会出现单螺杆夹持常见的工件翘起、夹持偏斜问题。两个夹持块采用平行立式布局，夹持面做了平直度优化，能够保证夹持后工件的基准面与操作台面保持垂直，适配需要垂直基准的加工需求。从结构设计思路来看，这款夹持工装优先考虑了夹持稳定性与操作便捷性的平衡，螺杆采用梯形传动螺纹，具备良好的自锁性能，夹紧后不会因为加工过程中的振动出现松脱，同时梯形螺纹的传动效率适中，既不会因为操作力过大导致夹伤工件表面，也能保证足够的夹紧力应对常规的轻负载加工场景。夹持块采用高强度结构钢材质设计，整体刚性充足，在最大夹持行程下也不会出现夹持臂外张变形的问题，保证长期使用的夹持精度。在外形尺寸与安装边界上，这款夹持工装整体结构紧凑，不需要占用过大的操作台面空间，底部预留了标准的安装孔位，可以直接固定在钳工台、工装工作台面上使用，也可以搭配转接板安装在自动化设备的工装位上，作为小型工件的定位夹紧单元使用。两个夹持臂之间的最大开口距离覆盖了常规小型工件的装夹需求，夹持块的高度设计充分考虑了不同厚度工件的装夹兼容性，既可以夹持薄片状的小零件，也可以夹持一定高度的块状工件，双螺杆的行程设计预留了足够的调节余量，不需要频繁更换工装就能适配多种规格的工件，在小批量多品种的加工、装配场景中能够有效减少工装更换的时间，提升作业效率。夹持手柄的长度经过力学优化，操作人员只需要施加较小的转动力就能获得足够的夹紧力，长时间操作也不容易产生手部疲劳，手柄端部做了圆滑处理，避免操作过程中划伤手部。整体结构没有复杂的异形零件，加工制造难度低，后期维护也十分便捷，螺杆部位定期涂抹润滑脂就能长期保持顺畅的调节手感，适合车间、维修站点、教学实训等多种场景使用。
