Arduino用多类型传感与LED指示模块组

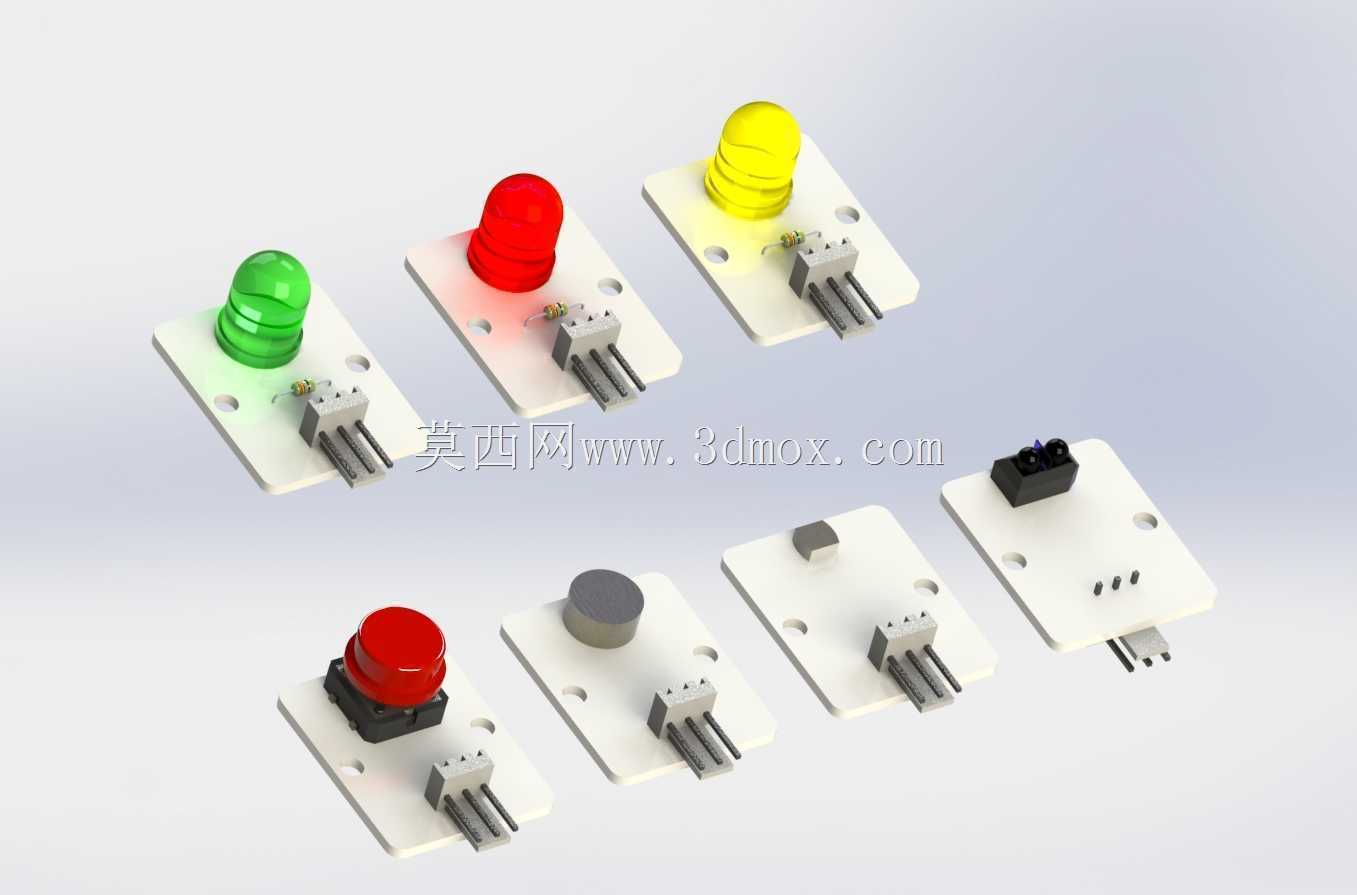

　　这套模块组主要面向开源硬件原型开发、小型自动化装置搭建、教学实验平台搭建等场景，覆盖了电子制作项目里最常用的信号输入与人机交互指示需求，不管是做课程设计的功能验证、小型智能装置的信号采集，还是DIY创意项目的交互单元搭建，都能直接匹配安装需求，省去单独选型零散元件再做结构适配的步骤。整套模块包含绿、红、黄三色LED指示板，以及按钮、声音、光线、反射式胶带检测四类传感单元，每个单元都做了独立的安装基板设计，基板采用统一的安装孔位布局，孔位间距适配市面通用的面包板、原型安装架以及Arduino扩展安装板的固定尺寸，安装时不需要额外打孔改孔，直接用M2规格的紧固件就能完成固定，基板边缘做了圆角处理，避免组装时刮伤导线或者操作人员。

　　从功能特性来看，三色LED板采用直插式灯珠搭配限流电阻预焊的结构，输出端统一排布为2.54mm间距插针，直接对接杜邦线就能连接主控板IO口，灯珠上方的灯罩做了聚光结构，在室内常规光照环境下10米范围内都能清晰识别指示状态，不同颜色的灯罩采用差异化的透光率设计，避免不同颜色LED亮度差过大导致的识别偏差。按钮传感单元采用带帽轻触开关，开关行程控制在1.5mm左右，触发压力控制在120g上下，既不会因为误触导致信号误触发，也不会因为按压力度过大影响操作手感，基板上预留了上拉电阻的焊盘位置，使用者可以根据自己的接线需求选择是否焊接，适配高电平触发和低电平触发两种接线逻辑。声音传感单元采用驻极体咪头搭配信号放大电路，

　　灵敏度调节电位器直接外露在基板侧面，不需要拆开模块就能调整触发阈值，能适配不同环境噪音下的声音检测需求，不管是检测拍手触发的声控信号，还是监测设备运行的异常噪音都能满足。光线传感单元采用光敏电阻作为检测元件，检测面做了半球形聚光结构，能有效提升光线入射角度范围，避免侧面光线遮挡导致的检测数值偏差，检测范围覆盖0-10000lux的常规室内外光照区间，能满足光控开关、亮度随动调节这类常规应用需求。反射式传感单元采用红外发射接收对管，检测距离控制在2-15mm区间，专门针对胶带、色标这类表面反射率差异明显的检测目标做了参数调校，在做循迹小车、物料到位检测这类应用时不需要额外做过多参数调试就能获得稳定的检测信号。

　　设计过程中所有模块的插针排布都做了统一方向规划，电源、信号、接地引脚的排布顺序完全一致，接线时不会因为引脚顺序错乱导致元件烧毁，每个模块的基板厚度统一为1.2mm，和常规PCB板厚度一致，堆叠安装时不会出现高度差导致的安装干涉，模块整体高度控制在18mm以内，在做紧凑式装置组装时能有效节省安装空间，所有元件的焊接位置都预留了足够的焊盘尺寸，即使是手工焊接也不容易出现虚焊、连焊的问题。
